53J5K0E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 5KΩ ±5% 3W ±30ppm/℃ 插件 通孔安装 14mm(长度)
供应商型号: 53J5K0E
供应商: Master
标准整包数: 50

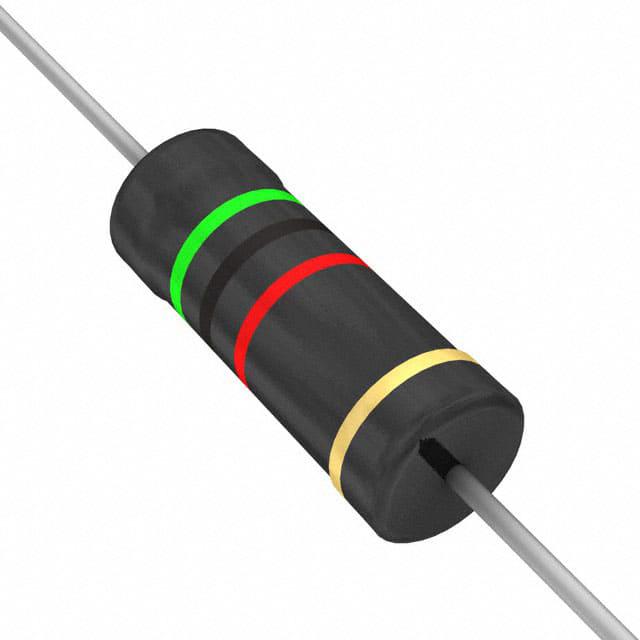

OHMITE 通孔电阻 53J5K0E

53J5K0E概述

    # OHMITE 50系列经济型硅涂层线绕电阻技术手册

    产品简介


    OHMITE的50系列经济型硅涂层线绕电阻是一种具有高性价比的工业级功率电阻。它通过自动化缠绕、在线颜色带标识和测试过程实现了经济高效的生产。这些电阻采用了全焊接结构,结合了高纯度氧化铝陶瓷芯和RoHS标准的镀锡铜线,以获得更好的热性能。本系列是OHMITE广泛轴向引脚产品的一部分,适合应用于各种高容量生产需求的场合。

    技术参数


    主要技术规格
    - 型号: 53J(3W), 55J(5W)
    - 电阻范围: 53J: 0.1Ω到10kΩ; 55J: 0.1Ω到20kΩ
    - 电压限制: 53J: 150V; 55J: 200V
    - 最大功率: 53J: 3W; 55J: 5W(在25°C时)
    - 耐受能力: 短期过载5秒内可承受5倍额定功率(53J: 3W, 55J: 5W)
    - 负载寿命: 额定功率下1000小时(1.5小时开启,0.5小时关闭循环)
    - 阻温系数: ±90 ppm/°C(低于1.0Ω),±50 ppm/°C(1.0Ω至99Ω),±30 ppm/°C(100Ω及以上)
    其他电气特性
    - 耐腐蚀端子: 符合BS-CECC 40201-002标准
    - 引线材料: 锡镀铜

    产品特点和优势


    独特功能和优势
    - 坚固的构造: 全焊接结构确保了高可靠性。
    - 适用于高容量生产: 通过自动化生产过程实现高效制造。
    - 定制电阻值: 可根据客户需求生产定制电阻值。

    应用案例和使用建议


    实际使用场景
    50系列经济型硅涂层线绕电阻广泛应用于需要高功率和稳定性的场合,如电源供应器、电机控制和汽车电子系统。
    使用建议
    - 在使用过程中应注意避免过热,特别是在高负载情况下。
    - 根据不同的温度条件,适当调整电阻值以达到最佳效果。
    - 在高湿度环境下,注意防水和防潮处理,以保持长期稳定性。

    兼容性和支持


    50系列电阻与其他轴向引脚产品兼容,易于集成到现有电路中。OHMITE提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    常见问题及解决办法
    - 问题: 在高温环境下使用时,电阻温度上升导致性能下降。
    - 解决办法: 选择更高额定功率的型号,或者在设计时考虑散热措施。

    - 问题: 端子腐蚀导致接触不良。
    - 解决办法: 检查并清洁端子,必要时更换新的连接件。

    总结和推荐


    50系列经济型硅涂层线绕电阻凭借其坚固的结构、高性价比和广泛的应用范围,成为一种值得信赖的产品。它不仅适用于中高容量的生产需求,还能满足不同应用场景下的多样化需求。综上所述,强烈推荐在相关项目中采用OHMITE的50系列电阻。
    希望这篇高质量的文章能够帮助您深入了解OHMITE 50系列经济型硅涂层线绕电阻的技术参数、特点及其应用场景。如果您有任何疑问或需要进一步的信息,请随时联系我们。

53J5K0E参数

参数
电阻值 5KΩ
精度 ±5%
额定功率 3W
温度系数 ±30ppm/℃
长*宽*高 14mm(长度)
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

53J5K0E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

53J5K0E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 53J5K0E 53J5K0E数据手册

53J5K0E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.6636 ¥ 5.6203
250+ $ 0.5048 ¥ 4.197
1000+ $ 0.4892 ¥ 4.0674
2500+ $ 0.4631 ¥ 3.7927
5000+ $ 0.4608 ¥ 3.7737
7500+ $ 0.4585 ¥ 3.7547
10000+ $ 0.4562 ¥ 3.7357
15000+ $ 0.4562 ¥ 3.7357
库存: 1040
