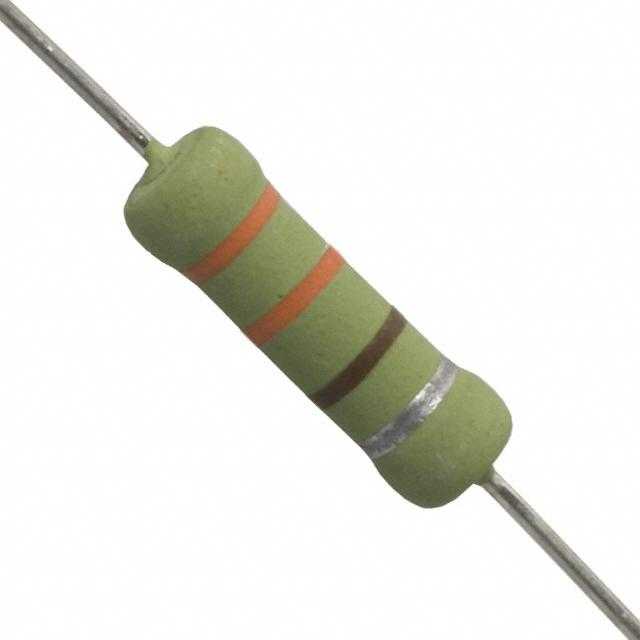

OX331KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 330Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX331KE
供应商: Master
标准整包数: 100
OHMITE 通孔电阻 OX331KE

OX331KE概述

    # OX/OY Series Ceramic Composition Resistors: A Comprehensive Guide

    1. 产品简介


    产品类型
    OHMITE公司的OX/OY系列电阻器是固定陶瓷材质的电阻器,主要用于处理瞬态电压或高能量负载的应用场合。
    主要功能
    这些电阻器特别适用于电源电路中的高压应用,如瞬变抑制电路(R-C snubber)、浪涌电流限制电路(inrush limiter)等。它们可以替代碳质材料的电阻器,尤其是在当前市场上碳质电阻器难以获得的情况下。
    应用领域
    该系列产品广泛应用于需要处理瞬态电压和高能量负载的电路设计中,例如高压电源供应、滤波器网络和开关模式电源系统。

    2. 技术参数


    | 参数 | OX Series | OY Series |
    |
    | 额定功率 | 1W | 2W |
    | 电阻范围 | 3.3Ω 至 100KΩ | 3.3Ω 至 1MΩ |
    | 脉冲耐受性(最大值) | 14KV | 20KV |
    | 最大工作电压 | 300V | 400V |
    | 最大过载电压 | 600V | 800V |
    | 耐温范围 | -40°C 至 +220°C | -40°C 至 +220°C |
    | 温度系数 | -1300 ±300ppm/°C | -1300 ±300ppm/°C |
    | 电阻公差 | ±10% | ±10% |

    3. 产品特点和优势


    - 增强的高性能:OX/OY系列电阻器在高电压电源、瞬态抑制电路和浪涌电流限制电路中表现出色,具有较高的峰值功率处理能力。
    - 易于替换:它们能够取代传统碳质电阻器,尤其适用于碳质电阻器难以采购的情况。
    - 高脉冲耐受性:能承受高能量脉冲而不损坏,可靠性高。

    4. 应用案例和使用建议


    应用案例
    1. 电源电路:在电源电路中,OX/OY系列电阻器可用于瞬态抑制电路,保护敏感电子元件不受过电压的影响。
    2. 滤波器网络:在滤波器网络中,它们可以吸收瞬时能量并减少电磁干扰。
    3. 浪涌电流限制器:在开关电源中,这些电阻器可用于限制启动时的高电流冲击,保护整个电路系统。
    使用建议
    - 确保在选择合适的电阻器时,考虑其额定功率和电阻值。
    - 在高电压环境下使用时,应遵循制造商的安全指南以防止电击危险。
    - 针对高脉冲应用,考虑选择更高的脉冲耐受性型号。

    5. 兼容性和支持


    OX/OY系列电阻器具有良好的兼容性,可以轻松集成到各种电路设计中。OHMITE公司提供全面的技术支持和维护服务,确保用户在使用过程中得到必要的帮助。

    6. 常见问题与解决方案


    常见问题
    1. 产品在高温环境下稳定性不足
    2. 过载电压导致电阻失效
    解决方案
    1. 稳定高温下的性能:确保电路设计中包含有效的散热机制,避免长时间工作在极端温度下。
    2. 避免过载电压:选择具有更高额定功率和过载电压的电阻器,避免电路设计中的电压过高。

    7. 总结和推荐


    综合评估
    OHMITE的OX/OY系列电阻器在处理瞬态电压和高能量负载方面表现优异。其出色的温度稳定性和高脉冲耐受性使其成为高端电路设计的理想选择。
    推荐
    强烈推荐OX/OY系列电阻器用于需要高可靠性和稳定性的电源和信号调节电路中。无论是在高压环境中还是瞬态抑制电路中,它们都能提供卓越的表现。

OX331KE参数

参数
电阻值 330Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售

OX331KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX331KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX331KE OX331KE数据手册

OX331KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.4388 ¥ 11.963
300+ $ 1.3723 ¥ 11.4102
500+ $ 1.0431 ¥ 8.43
1000+ $ 0.9699 ¥ 8.0601
2500+ $ 0.8113 ¥ 6.6437
5000+ $ 0.7997 ¥ 6.5487
7500+ $ 0.7448 ¥ 6.0994
10000+ $ 0.7448 ¥ 6.0994
库存: 1508
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1196.3
