首页  >  产品百科  >  HS15 10K F

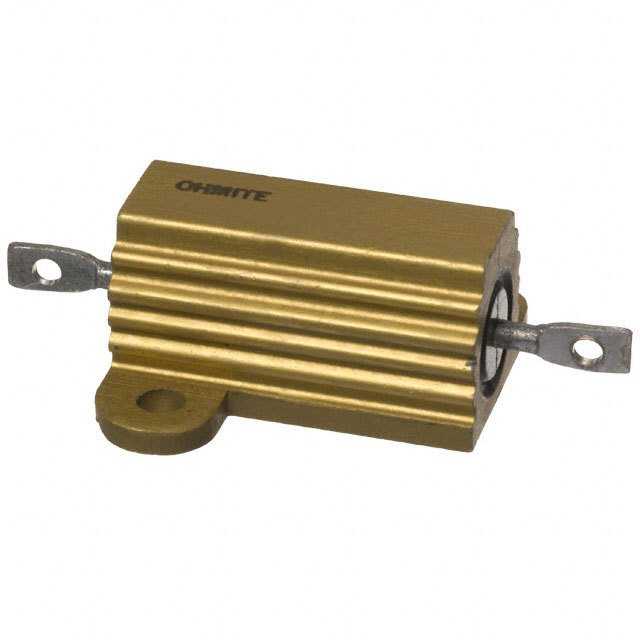

HS15 10K F

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±1% ±25ppm/℃ 10KΩ 15W 插件 法兰安装 19.9mm*11.2mm*11mm
供应商型号: 284-HS15-10KF
供应商: Mouser
标准整包数: 1
OHMITE 其它固定电阻 HS15 10K F

HS15 10K F概述

    ARCOL HS系列铝制外壳电阻技术手册

    产品简介


    ARCOL的HS系列铝制外壳电阻是一款专为多种工业和商业应用设计的高功率电阻。该产品通过符合MIL 18546和IEC 115标准的制造工艺生产,具备紧凑体积下的高功率密度,适用于直接安装在散热器上。该系列产品从阻值0.005欧姆到100千欧,包括标准型和非感性型两种选择。产品还支持定制化设计,并符合RoHS环保标准。

    技术参数


    HS系列铝制外壳电阻的主要技术参数如下:
    - 额定功率:在标准散热器上的额定功率从10瓦至300瓦。
    - 阻值范围:从0.005欧姆到100千欧。
    - 绝缘电阻:最小10,000兆欧。
    - 温度系数:低阻值部分通常在±5%,高阻值部分通常在±25 ppm。
    - 额定电压:根据型号不同,从1000V DC到5000V DC不等。
    - 尺寸:长度从16.5毫米到184.4毫米不等,最大直径从3.2毫米到104毫米。

    产品特点和优势


    1. 高功率密度:HS系列电阻在保证小型体积的同时提供高功率密度,非常适合需要高效热管理的应用场景。
    2. 定制化设计:客户可以根据自己的特定需求请求定制化设计,满足特殊应用场景的要求。
    3. 非感性设计:非感性型(NHS)设计可减少寄生电感,特别适合高频应用。
    4. 良好的电气特性:宽泛的阻值范围和高耐压能力使其适用于广泛的电路设计。

    应用案例和使用建议


    HS系列电阻常用于电源转换、电机驱动、逆变器、医疗设备和其他需要大功率管理的应用场景。例如,在逆变器中,它可以作为负载电阻来消耗多余能量,确保系统稳定运行。为了最大限度地提高热传导效率,建议在安装时使用热导化合物,以避免电阻因过热而损坏。

    兼容性和支持


    ARCOL公司提供全面的技术支持和客户服务,如果需要特殊的连接方式或者更高的额定电压,可以联系公司获取更多详细信息和支持。

    常见问题与解决方案


    - Q: 安装时是否需要考虑散热?
    A: 是的,必须安装在正确的散热器上,以确保电阻表面温度不超过200℃。
    - Q: 如何处理高湿度环境?
    A: 由于产品的良好绝缘性能,只需注意密封保护,防止湿气进入内部。

    总结和推荐


    HS系列铝制外壳电阻以其高功率密度、广泛适用性和良好的电气性能,成为一款非常可靠的产品。对于需要高功率管理和热管理的复杂电子系统来说,ARCOL HS系列是一个理想的选择。强烈推荐此产品给对可靠性有严格要求的客户。

HS15 10K F参数

参数
电阻个数 -
引脚数量 -
电阻值 10KΩ
温度系数 ±25ppm/℃
精度 ±1%
额定功率 15W
长*宽*高 19.9mm*11.2mm*11mm
通用封装 插件
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS15 10K F厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS15 10K F数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS15 10K F HS15 10K F数据手册

HS15 10K F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.325 ¥ 53.4463
10+ $ 5.478 ¥ 46.2891
25+ $ 4.9248 ¥ 41.6146
50+ $ 4.5792 ¥ 38.6942
100+ $ 3.4992 ¥ 29.5682
200+ $ 2.9592 ¥ 25.0052
库存: 44
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.44
直接购买
加入购物车
