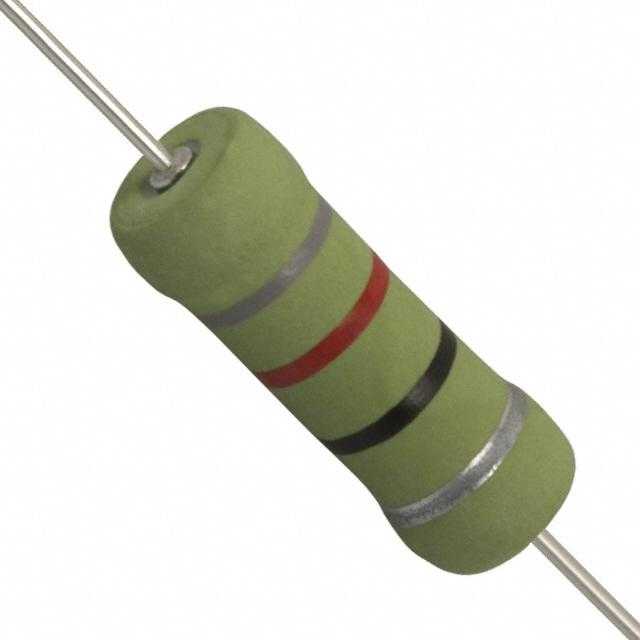

OY820KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 82Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY820KE
供应商: Master
标准整包数: 50
OHMITE 通孔电阻 OY820KE

OY820KE概述

    OX/OY 系列陶瓷电阻产品技术手册

    产品简介


    OX/OY 系列陶瓷电阻是专为应对电涌、高脉冲功率及高能量需求而设计的固定陶瓷电阻。它们适用于高压电源、RC吸收电路及启动限流器等场合。这些电阻可以替代难以获取的碳电阻,广泛应用于工业、医疗、通信及航空航天等领域。

    技术参数


    - 系列和瓦数最大值:
    - OX 系列:1瓦,电阻范围3.3Ω-100KΩ,冲击能量50焦耳,最高工作电压300伏。
    - OY 系列:2瓦,电阻范围3.3Ω-1MΩ,冲击能量80焦耳,最高工作电压400伏。
    - 工作温度范围:-40°C 至 +220°C
    - 额定功率(70°C自由空气):
    - OX 系列:1瓦
    - OY 系列:2瓦
    - 温度系数:-1300 ±300 ppm/°C
    - 绝缘强度:
    - OX 系列:500伏
    - OY 系列:700伏
    - 最大过载电压:
    - OX 系列:600伏
    - OY 系列:800伏
    - 最大脉冲电压:
    - OX 系列:14千伏
    - OY 系列:20千伏

    产品特点和优势


    - 能够替代传统碳电阻:提供更稳定、易获取的替代方案。
    - 高能密度处理能力:特别适合需要承受高能量的应用场景。
    - 高脉冲功率:能在短时间内承受大电流,减少电路保护的复杂性。
    - 宽广的工作温度范围:在极端环境下依然保持稳定表现。
    - 符合RoHS标准:环保材料,无铅焊接端子,保证安全性。

    应用案例和使用建议


    - 高功率电源:氧化铝陶瓷体具有优良的散热性能,非常适合于高功率应用。
    - RC吸收电路:可降低高频噪声干扰,增强电路稳定性。
    - 启动限流器:通过限制启动时的浪涌电流来保护电路中的其他部件。
    使用建议:
    - 在设计电路时,选择合适的电阻以避免过热。
    - 使用高温电缆连接电阻,确保导线不会成为电路中的薄弱环节。
    - 当用于高能应用时,注意周围组件的防护措施,防止电弧引发火灾。

    兼容性和支持


    - 与多种电路设计兼容,特别是在需处理高能量、高功率和高电压的场合。
    - 厂商提供全面的技术支持和服务,确保用户能够正确安装和维护产品。

    常见问题与解决方案


    - 问题:电阻安装后,电阻值不准确?
    - 解决方案:检查焊接工艺,确保焊接质量良好;重新测量电阻值,确认是否仍在规定的误差范围内。
    - 问题:工作温度超过正常范围?
    - 解决方案:在超出正常工作温度的环境中使用时,采取适当的冷却措施,确保电阻不会因过热而损坏。

    总结和推荐


    总体而言,OX/OY系列陶瓷电阻凭借其出色的耐久性、高能密度处理能力和广泛的工作温度范围,在高压、高能、高脉冲的特殊应用场景中表现卓越。如果你的应用要求对电源管理有着苛刻的需求,那么选择这款电阻将是一个明智的决定。强烈推荐在需要高可靠性和稳定性的情况下使用该系列产品。

OY820KE参数

参数
电阻值 82Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY820KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY820KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY820KE OY820KE数据手册

OY820KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.9075 ¥ 15.8601
250+ $ 1.853 ¥ 15.4069
500+ $ 1.4204 ¥ 11.8038
1000+ $ 1.3504 ¥ 11.0584
2500+ $ 1.1289 ¥ 9.2442
5000+ $ 1.1078 ¥ 9.0714
7500+ $ 1.055 ¥ 8.6394
10000+ $ 1.055 ¥ 8.6394
库存: 4850
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 793
