首页  >  产品百科  >  L225J100

L225J100

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±260ppm/℃ 100Ω 225W 支架安装 266.7mm(长度)*28.6mm(宽度)
供应商型号: L225J100
供应商: Master
标准整包数: 1

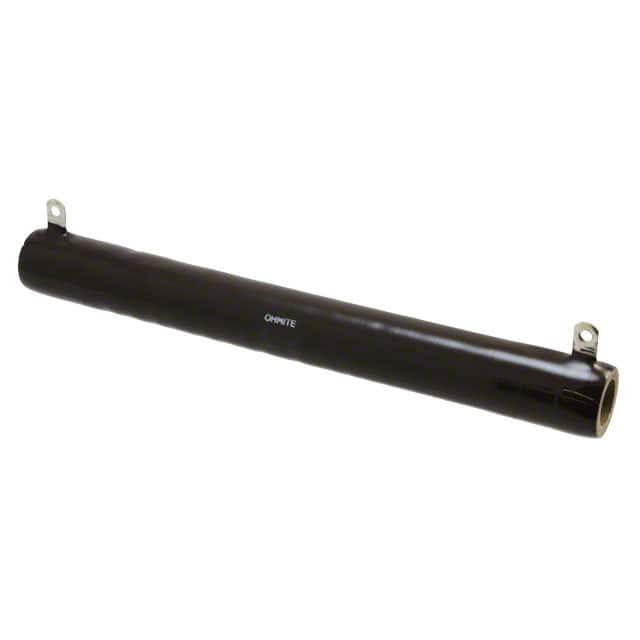

OHMITE 其它固定电阻 L225J100

L225J100概述

    270系列维氏玻璃釉功率电阻器

    产品简介


    270系列维氏玻璃釉功率电阻器是一种适用于高功率应用的电阻器。该系列产品涵盖从12瓦到1000瓦的多种型号,具有非感性版本和各种不同的阻值选择。这些电阻器采用陶瓷芯和耐用的铅自由玻璃釉涂层,能够承受恶劣的工作环境。它们广泛应用于电力设备、工业自动化、电信设备和家用电器等领域。

    技术参数


    | 参数 | 描述 |

    | 额定功率 | 12W - 1000W |
    | 电阻范围 | 0.1Ω - 51000Ω |
    | 芯体直径 | 见“芯体和端子选择”(单位:英寸/毫米) |
    | 额定电压 | 565 - 8900V |
    | 终端类型 | 焊接镀锡径向引脚 |
    | 端子材料 | 铜镀银 |
    | 工作温度范围 | -55°C至+350°C |
    | 精度 | ±5%(1Ω及以上);±10%(<1Ω) |
    | 温度系数 | 1-20Ω:±400ppm/°C;>20Ω:±260ppm/°C |
    | 最大电流 | 使用公式 √P/R 计算 |
    | 介电耐压 | 1000VAC(12-100W);3000VAC(175-225W) |
    | 超载能力 | 10倍额定功率,持续5秒 |

    产品特点和优势


    1. 适合高功率应用:支持从12W到1000W的功率范围,满足多种应用需求。
    2. 坚固耐用:采用全焊接结构和耐用的铅自由玻璃釉涂层,能够承受恶劣环境。
    3. 非感性设计:可选非感性版本,适用于高频电路。
    4. 兼容RoHS标准:符合欧盟RoHS指令要求,绿色环保。
    5. 快速安装选项:提供“快装”终端选项,方便快捷。

    应用案例和使用建议


    - 电力设备:用于调节和控制电力系统的功率输出。
    - 工业自动化:在工业自动化系统中作为负载电阻器使用。
    - 电信设备:用于电源管理系统,保护设备免受过载损害。
    使用建议:
    - 在高温环境下工作时,注意功率降额以确保长期稳定运行。
    - 为了获得最佳性能,建议在低电阻值下使用时保持较低的工作温度。

    兼容性和支持


    270系列电阻器支持标准焊接镀锡径向引脚,并提供不同涂层选项,如硅陶瓷涂层和低成本Centohm涂层。用户可咨询工厂获取更多定制信息。厂商提供技术支持和配件服务,详情请参见官网提供的资料。

    常见问题与解决方案


    1. 过热问题
    - 解决方案:遵循推荐的降额曲线操作,避免长时间满载运行。

    2. 精度不达标
    - 解决方案:检查是否有外部干扰源,并确认是否使用正确的测量工具和方法。

    3. 电阻值漂移
    - 解决方案:避免在极端温度条件下长时间使用,确保设备在规定的工作范围内运行。

    总结和推荐


    270系列维氏玻璃釉功率电阻器是一款高性能、高可靠性的产品。它以其广泛的功率覆盖范围、坚固耐用的设计和良好的温度稳定性,在多种应用场景中表现出色。推荐在需要高功率处理能力和良好环境适应性的应用中使用该产品。

L225J100参数

参数
额定功率 225W
电阻个数 -
引脚数量 -
电阻值 100Ω
温度系数 ±260ppm/℃
精度 ±5%
长*宽*高 266.7mm(长度)*28.6mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

L225J100厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

L225J100数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE L225J100 L225J100数据手册

L225J100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.2075 ¥ 205.0375
10+ $ 20.3939 ¥ 169.5669
25+ $ 19.184 ¥ 159.507
50+ $ 18.0836 ¥ 150.2781
100+ $ 17.819 ¥ 145.9195
250+ $ 17.6396 ¥ 144.4508
500+ $ 17.6396 ¥ 144.4508
库存: 138
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 205.03
