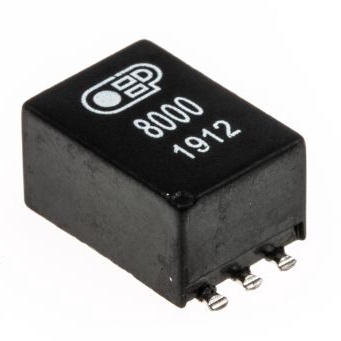

OEP8000

产品分类: 脉冲变压器
产品描述: OEP 脉冲变压器, 1:1匝数比, 表面贴装安装, 3.6H初级线圈电感, 111Ω初级直流电阻
供应商型号: 1172342
供应商: element14
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 脉冲变压器 OEP8000

OEP8000概述


    产品简介


    OEP8000是一款高性能、小型化的电子元器件,主要用于信号传输和匹配应用。其设计初衷是满足600Ω阻抗匹配需求,并具备卓越的电气特性和稳定的工作性能。广泛应用于通信设备、音频处理系统、测试仪器以及其他需要高精度信号传输的领域。

    技术参数


    | 参数项 | 规格值 |

    | 比值 | 1:1 |
    | 直流电阻(总绕组) | 200-245Ω |
    | 输入阻抗变化范围 | 590-690Ω |
    | 插入损耗 | 200Hz至4kHz:±0.2dB |
    | 纵向平衡 | 200Hz至4kHz:≥80dB |
    | 串扰泄露电感 | (10mVrms,1kHz)≤4.9mH |
    | 高频特性 | 200Hz至4kHz:≤2dB |
    | 线圈匝比误差 | ±1%(6kHz条件下) |
    | 失真度 | 见第3页 |
    | 饱和电流 | ≤10Vrms(@ 250VRMS,50/60Hz) |
    | 耐压等级 | 5500VDC @ 1mA,持续2秒 |
    | 工作温度范围 | -20°C至+85°C |
    | 存储温度范围 | -40°C至+125°C |
    注:避免直接通过绕组通入直流电流。

    产品特点和优势


    OEP8000的核心优势在于其出色的电气特性与稳定性,尤其适合对信号质量和传输效率要求极高的应用场景。它的设计符合EN60950-1:2001标准并符合RoHS规范,确保产品在环保与安全方面均达到行业顶尖水平。此外,OEP8000具备良好的阻抗匹配能力和较低的插入损耗,可有效减少信号衰减,提升系统的整体效能。

    应用案例和使用建议


    应用案例
    OEP8000常用于通信链路中模拟信号的传输与匹配,如电话交换机、广播设备以及网络接口卡等场景。同时,在音频设备领域,它能显著改善音质表现并降低噪声干扰。
    使用建议
    1. 确保电路布局合理,遵循建议的PCB尺寸与焊盘宽度(1.4mm),以保证最佳电气性能;
    2. 在高频工作环境下,需特别注意信号完整性问题,避免长距离布线带来的额外干扰;
    3. 按照手册指导完成焊接操作,并严格遵守“禁止直流通过绕组”的要求;
    4. 根据负载条件调整回波损耗补偿设置,以获得最优系统响应。

    兼容性和支持


    OEP8000支持多种主流电路设计框架,并与其他常用元件具有良好的兼容性。公司提供详尽的技术文档和技术支持服务,客户可通过官网联系专业工程师解决问题。此外,制造商还承诺提供长达五年的质保期。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗异常增大 | 检查连接是否正确,确保符合PCB设计要求 |
    | 输出信号存在明显失真 | 调整负载匹配电阻值,确保阻抗适配 |
    | 温度过高导致性能下降 | 验证散热措施是否到位,必要时加装散热片 |
    | 工作频率超出规定范围 | 将频率限制在额定范围内,避免长期过载运行 |

    总结和推荐


    OEP8000凭借其精准的性能指标、可靠的工艺品质以及全面的应用支持,成为行业内备受推崇的产品之一。无论是信号匹配还是噪音抑制,这款元器件都能胜任挑战性任务。我们强烈推荐OEP8000作为高端电子项目的首选元件。不过,请务必根据具体应用场景仔细核对技术参数,并严格按照手册要求进行操作,从而充分发挥其潜力。

OEP8000参数

参数
电感值 -
变压器类型 -
匝数比 1:1
ET(伏特-时间) -
长*宽*高 8.9mm*7.3mm*8mm
安装方式 贴片安装
