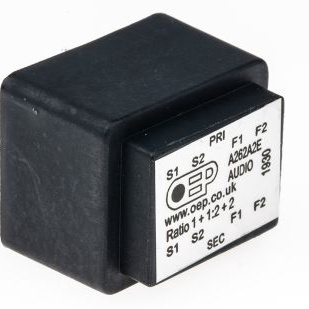

A262A2E

产品分类: 电源变压器
产品描述: OEP 音频变压器, 初级阻抗 150Ω, 最小工作频率 30Hz, 匝数比 1+1:2+2
供应商型号: 2106419
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 电源变压器 A262A2E

A262A2E概述


    产品简介


    本产品为一款高性能变压器,型号为A262A2E。其主要功能是通过调节电压和电流来实现电气信号的传输和处理。该产品广泛应用于音频设备、电信设备及各类电子系统中,以满足对信号传输和转换的高精度要求。

    技术参数


    以下是A262A2E的技术规格:
    - 绕组比: 1+1:2+2
    - 直流电阻:
    - 初级: 10.3 Ω + 10.3 Ω (±15%)
    - 次级: 59.5 Ω + 59.5 Ω (±15%)
    - 阻抗:
    - 初级: 150 Ω + 150 Ω
    - 次级: 600 Ω + 600 Ω
    - 电感量 (在1kHz下测量,0.27V):
    - 初级: 125mH + 125mH (标称值)
    - 次级: 500mH + 500mH (标称值)
    - 耐压测试:
    - 初级到屏蔽层: 1kVrms
    - 屏蔽层到次级: 1kVrms
    - 频率范围: 30Hz - 35kHz (±1.5dB)
    - 功率: 100mW @ 300Hz 和 1mW @ 30Hz
    - 失真度: 小于1% THD (600 Ω, 30Hz - 35kHz)
    - 操作温度范围: 0°C 到 +70°C
    - 存储温度范围: -25°C 到 +120°C

    产品特点和优势


    A262A2E具有以下几个显著特点:
    - 高可靠性: 经过严格测试,确保在各种环境下稳定工作。
    - 高效能: 在高频和低频范围内均能保持优异的性能表现。
    - 高耐压: 可承受高电压测试,确保安全可靠。
    - 环保材料: 使用UL94V-0等级材料,符合环保标准。
    这些特点使其在众多应用场合中表现出色,尤其是在需要高精度信号传输的领域。

    应用案例和使用建议


    应用案例
    A262A2E常用于音频设备如功放、扬声器系统,电信设备如电话交换机、调制解调器等。其高效的信号传输和转换能力使得音频和电信系统能够在复杂环境中仍能提供稳定的性能。
    使用建议
    1. 正确选择电源电压: 确保输入电压和电流在规定的范围内。
    2. 注意环境温度: 避免长时间在极端高温或低温环境下使用,以保证产品寿命。
    3. 合理负载: 根据负载特性调整连接方式,避免过载导致损坏。

    兼容性和支持


    A262A2E适用于大多数标准电子设备,其引脚尺寸为0.7mm (0.0276"),可以轻松集成到现有的电子系统中。厂商提供全面的技术支持,包括安装指南、故障排查和售后服务,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    1. 问题: 设备通电后无输出。
    - 解决方案: 检查输入电压是否在规定范围内,确认所有接线是否正确且牢固连接。

    2. 问题: 设备运行时噪音大。
    - 解决方案: 确认负载是否匹配,检查是否有外部干扰源,并尝试屏蔽干扰。

    3. 问题: 设备无法正常启动。
    - 解决方案: 检查设备是否接收到正确的电源电压,确认电路连接是否正确。

    总结和推荐


    A262A2E凭借其卓越的性能和可靠性,在多个应用领域展现了强大的竞争力。其出色的电气特性和稳定的工作表现使其成为许多高端电子设备的理想选择。建议在需要高精度信号传输和转换的应用中优先考虑此产品。

A262A2E参数

参数
初级电压 -
次级电流 -
次级电压 -
初级绕组 -
次级绕组 -
中心抽头 -
额定功率 100mW@ 300Hz,1mW@ 30Hz
输出电压 -
长*宽*高 27.94mm*22mm*22.9mm
安装方式 通孔安装

A262A2E厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

A262A2E数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 电源变压器 OXFORD ELECTRICAL PRODUCTS A262A2E A262A2E数据手册

A262A2E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 205.613
10+ ¥ 199.7117
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 205.61
