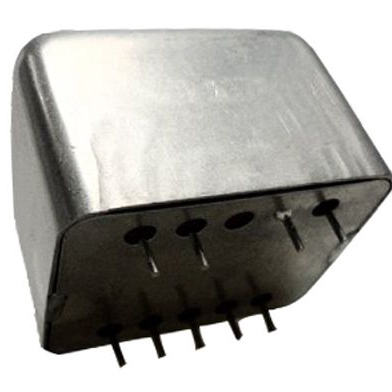

J30A03C

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 150 Ω, 600 Ω, 最小工作频率 10Hz, 匝数比 1+1:1+1
供应商型号: 1237212
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 J30A03C

J30A03C概述


    产品简介


    J30A03C是一款高性能变压器,主要用于音频应用,如麦克风输入或线路输入。其基本功能是提供电磁隔离、减少失真并增强信号传输质量。J30A03C广泛应用于音频设备设计中,例如数模转换器(DAC)输出、唱机输入和接地回路隔离。

    技术参数


    - 引脚直径:0.80mm
    - 外形尺寸公差:±0.3mm
    - 频率范围:10Hz - 50kHz,增益为0dBm时,增益偏差为±0.8dB
    - 二次侧直流电阻:40.5Ω ± 15%
    - 一次侧直流电阻:34.5Ω ± 15%
    - 最小电感:每绕组800mH @ 1kHz, 0.10V
    - 泄漏电感:658μH @ 1kHz, 0.1V(原边绕组串联)
    - 互绕电容:186pF @ 10kHz(绕组串联)
    - 共模抑制比:>60dB @ 10kHz
    - 失真度:0.01% @ 50Hz(0dBm)
    - 温度范围:-20°C 至 +70°C

    产品特点和优势


    J30A03C的独特之处在于其采用三段绕组设计,能够显著提高去耦效果。此外,其磁芯材料使用穆斯堡尔合金,能够有效降低电信号中的噪声,提升整体音频品质。该变压器还具有高共模抑制比,保证了在复杂环境下依然能保持优异的性能。此外,通过电磁屏蔽和散逸磁场铜带的设计,进一步减少了外部干扰,提升了信号完整性。

    应用案例和使用建议


    应用案例
    J30A03C常用于高端音频设备中,如专业级麦克风前置放大器和音频接口。其出色的抗干扰能力和低失真特性使其成为实现高质量音频信号传输的理想选择。例如,在音频接口设计中,它能够有效隔离信号源与负载,减少接地环路带来的干扰,确保稳定的信号传输。
    使用建议
    为了最大化J30A03C的优势,建议在设计过程中注意电源阻抗匹配。特别是在音频接口设计中,应该尽量选择合适的负载阻抗,以确保频率响应的平坦性。同时,要确保良好的接地设计,避免外部干扰影响信号完整性。考虑到工作环境的温度变化,应进行适当的热管理,确保设备在全温范围内稳定运行。

    兼容性和支持


    J30A03C具备良好的兼容性,适用于各种音频设备。厂商提供了详细的技术文档和支持服务,用户可以通过官方网站获取最新资料和技术支持。此外,制造商还提供了详细的安装指南和故障排查步骤,方便用户进行设备维护和故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 音频信号传输不稳定 | 检查接地设计,确保没有接地环路。调整电源阻抗匹配,选择合适的负载阻抗。 |
    | 设备发热严重 | 优化散热设计,确保设备在适宜的温度范围内运行。 |
    | 失真度偏高 | 检查接线是否有松动或接触不良,重新焊接或紧固连接。 |

    总结和推荐


    总体而言,J30A03C是一款高性能变压器,适合于高端音频应用场合。其独特的三段绕组设计、低失真特性及优秀的抗干扰能力使其在市场上具有较强的竞争力。在设计过程中,通过合理的布局和适当的热管理措施,可以充分发挥其性能优势。因此,我们强烈推荐在需要高质量音频信号传输的应用中使用J30A03C。
