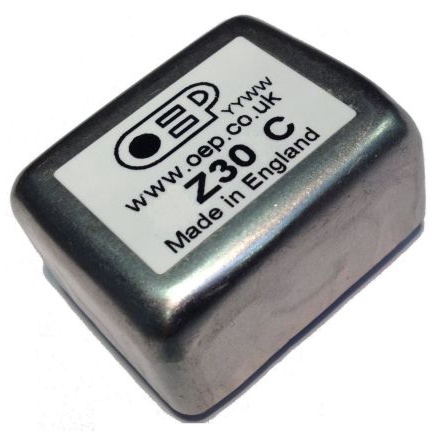

Z30A18C

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 150 Ω, 600 Ω, 最小工作频率 10Hz, 匝数比 1+1:1+1
供应商型号: 1237234
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z30A18C

Z30A18C概述


    产品简介


    Z30A18C通用变压器是一种专为麦克风或线路输入设计的高性能变压器。它提供隔离功能,特别适用于音频应用中的相位稳定和地环隔离。这款变压器广泛应用于多种场景,包括麦克风前置放大器、音频接口以及各类音频设备中。

    技术参数


    - 质量:0.045千克
    - 引脚直径:0.80毫米
    - 公差:外壳尺寸公差为±0.3毫米
    - 比值:1+1至1+1
    - 源阻抗(绕组串联):600欧姆
    - 频率范围@0dBm:10Hz - 30kHz,偏差小于0.5分贝
    - 总谐波失真@30Hz:大于0.1%
    - 共模抑制比:在10kHz时大于60dB
    - 初级直流电阻(串联):36.4 ± 15%
    - 次级直流电阻(串联):44.4 ± 15%
    - 标称电感:1kHz时为500mH,电压为0.10V
    - 漏电感(初级串联)@1kHz,0.1V:1.9mH
    - 绕组间电容(绕组串联)@10kHz:100pF
    - 工作温度范围:-20°C 至 +70°C

    产品特点和优势


    Z30A18C通用变压器的主要特点如下:
    - 电磁屏蔽:内置静电屏蔽和磁性材料屏蔽,有效降低电磁干扰,减少噪声。
    - 高精度:精准的设计和制造工艺确保产品的性能稳定,满足高要求的应用需求。
    - 灵活适用:适用于各种音频设备,如麦克风前置放大器、音频接口等,提升整体音质表现。

    应用案例和使用建议


    应用案例
    - 麦克风前置放大器:Z30A18C可以显著改善信号传输的质量,提高信噪比。
    - 音频接口:通过隔离输入端口,减少外部噪声对系统的影响。
    - 地环隔离:解决因接地不良导致的噪声问题。
    使用建议
    - 在安装时应注意变压器的方向,避免不必要的干扰。
    - 连接电路时应确保良好的接地,以充分利用其隔离效果。

    兼容性和支持


    Z30A18C与其他标准音频设备兼容良好,适用于大多数音频处理系统。制造商提供详细的技术支持和维护服务,确保用户在使用过程中遇到任何问题时都能得到及时帮助。

    常见问题与解决方案


    - 问题:使用过程中出现异常噪声。
    - 解决方案:检查接地是否良好,确保所有连接点接触紧密。
    - 问题:测量的阻抗与预期不符。
    - 解决方案:检查周围是否有强磁场干扰,必要时可使用磁屏来屏蔽外部磁场。

    总结和推荐


    综上所述,Z30A18C通用变压器是一款高品质的音频设备专用变压器,具有出色的性能和稳定性。其优秀的电磁屏蔽和广泛的适用性使其成为音频工程领域的理想选择。对于需要高精度音频传输和稳定的电磁隔离应用场合,我们强烈推荐使用Z30A18C通用变压器。

Z30A18C参数

参数
额定功率 -
匝数比 1+1:1+1
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
长*宽*高 36mm*30mm*16mm
安装方式 通孔安装

Z30A18C厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z30A18C数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 其他变压器 OXFORD ELECTRICAL PRODUCTS Z30A18C Z30A18C数据手册

Z30A18C封装设计

查看详情并下载
Symbol
Footprint
3D Model
