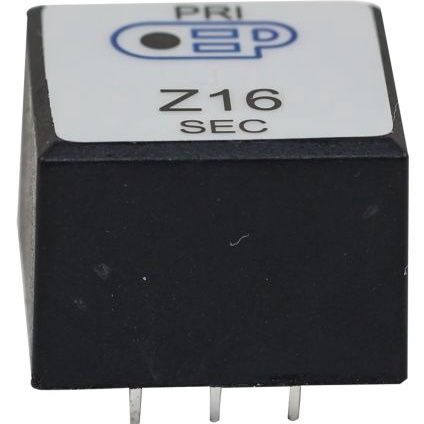

Z1673E

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 50Ω, 最小工作频率 40Hz, 匝数比 1:3.46 C.T
供应商型号: 1237221
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z1673E

Z1673E概述

    Q1066音频变压器技术手册

    1. 产品简介


    Q1066音频变压器是一款专为音频应用设计的产品,属于互感器类电子元器件。它通过初级绕组与次级绕组之间的互感作用实现信号传输,具备1:3.46的匝数比,且内置屏幕用于减少互绕电容,从而提升信号传输的质量和稳定性。该变压器广泛应用于音频放大电路、广播系统、专业音响设备等领域。

    2. 技术参数


    - 初级阻抗:50Ω
    - 匝数比:1:3.46
    - 初级线圈电阻:10.3Ω(±15%)
    - 次级线圈电阻:150Ω(±15%)
    - 初级电感量:≥0.5H(@0.10V,1kHz)
    - 初级漏电感:300μH(典型值,@0.10V,1kHz)
    - 互绕电容:17pF(典型值,@20kHz,0.1V)
    - 高压测试:初级对次级耐压1kVAC,持续2秒
    - 工作温度范围:-20°C至+75°C
    - 存储温度范围:-40°C至+125°C
    - 插入损耗:≤-10dBu
    - 频率响应:-6dBu至1dBu
    - 相位漂移:0至50度
    - 总谐波失真:≤20%

    3. 产品特点和优势


    Q1066音频变压器具备以下显著特点:
    - 高保真:互绕电容的降低显著减少了高频信号传输中的失真。
    - 稳定的电气性能:在各种工作条件下均能保持良好的电气特性。
    - 耐用性强:能够在广泛的温度范围内正常工作,并承受一定的机械应力。
    - 集成式屏幕设计:有效降低了互绕电容的影响,进一步提升了信号质量。

    4. 应用案例和使用建议


    应用案例:
    - 音频放大器
    - 广播系统
    - 专业音响设备
    - 有线通信网络
    使用建议:
    - 在设计电路时,需要确保电源阻抗匹配良好,以获得最佳性能。
    - 适当增加屏蔽层或电磁干扰抑制措施,以提高整体系统的抗干扰能力。
    - 定期检查连接端子和焊点,确保电气接触良好,避免信号衰减。

    5. 兼容性和支持


    Q1066音频变压器可以轻松集成到现有的音频系统中,与其他标准接口和规范完全兼容。制造商提供了详细的技术文档和操作指南,并承诺提供及时的技术支持和售后服务,以确保用户能够充分利用产品的各项功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 初级绕组电阻不稳定 | 确认焊接质量,更换损坏的变压器 |
    | 高频信号传输失真大 | 检查互绕电容值,确认屏幕接地良好 |
    | 变压器过热 | 确认工作温度在规定范围内,增加散热措施 |

    7. 总结和推荐


    综上所述,Q1066音频变压器以其出色的电气性能、稳定的工作状态和优异的应用表现,非常适合用于各类音频系统。无论是专业音响还是广播设备,这款变压器都能发挥重要作用。因此,强烈推荐此产品给那些寻求高性能音频传输解决方案的工程师和设计师们。

Z1673E参数

参数
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 2W
匝数比 1:3.46CT
频率范围 -
长*宽*高 18mm*18mm*15mm
安装方式 通孔安装
