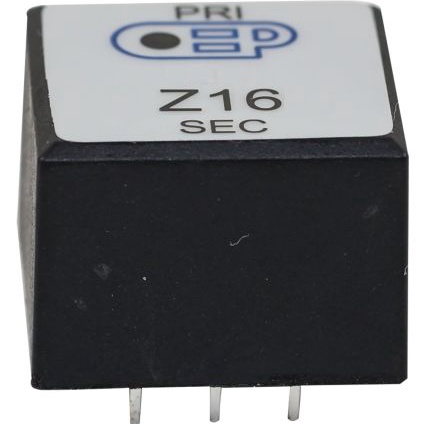

Z1686E

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 600Ω, 最小工作频率 40Hz, 匝数比 1:1.22 C.T
供应商型号: 1237230
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z1686E

Z1686E概述

    电子元器件产品技术手册:600Ω音频变压器

    产品简介


    本产品为一款600Ω音频变压器(型号:Q1066),主要用于音频信号传输与匹配。该变压器采用一比一点二二的匝数比,适用于多种音频设备,如音频放大器、调音台及录音设备等。它不仅保证了音频信号的纯正输出,还有效解决了不同阻抗负载之间的匹配问题。

    技术参数


    - 主要规格:600Ω
    - 匝数比:1:1.22
    - 初级线圈直流电阻:117Ω(±15%)
    - 次级线圈直流电阻:180Ω(±15%)
    - 电感(@0.10V, 1kHz):初级线圈≥7.5H
    - 漏电感(@1kHz, 0.10V):3.4mH(典型值)
    - 线间电容(@20kHz, 0.1V):19pF(典型值)
    - 高压绝缘测试:初级对次级 1kVAC持续2秒
    - 工作温度范围:-20°C至+75°C
    - 存储温度范围:-40°C至+125°C

    产品特点和优势


    Q1066音频变压器设计精良,采用优质材料制作而成,确保长期稳定运行。它的高线间电容和低漏电感使其能够在各种条件下保持优秀的信号传输性能,尤其适合用于高保真音响系统中。此外,该产品具有良好的耐温性能,能适应严苛的工作环境,延长设备使用寿命。

    应用案例和使用建议


    该产品广泛应用于各类音频设备,如专业音响系统、广播电台、录音棚等。通过合理的电路布局和连接方式,可以显著提升音频传输质量。例如,在录制音乐时,适当选择合适的输入和输出端口,利用音频变压器来匹配不同设备间的阻抗,能够有效减少信号损失,提高音质表现。对于复杂的音频链路设计,建议参考制造商提供的详细安装指南,以达到最佳效果。

    兼容性和支持


    Q1066音频变压器与市面上大多数专业音频设备兼容良好。为确保最佳性能,建议按照推荐的接线规范进行安装。厂家提供全面的技术支持服务,包括产品咨询、故障诊断以及售后维修等。如有任何疑问或需要帮助,可通过官方网站或客服热线联系制造商获取更多帮助。

    常见问题与解决方案


    - 问题:使用过程中发现变压器发热严重。
    解决方案:检查是否有过载现象;确认接线正确且无短路;考虑增加散热措施,如外部风扇辅助降温。
    - 问题:音频信号出现失真。
    解决方案:重新调整阻抗匹配;确认信号源和负载均符合要求;检查周围是否有电磁干扰源并采取屏蔽措施。
    - 问题:产品损坏无法正常工作。
    解决方案:根据说明书检查连接是否正确;查看是否超出了工作温度范围;若仍不能解决问题,联系售后服务寻求帮助。

    总结和推荐


    综上所述,Q1066音频变压器凭借其出色的性能参数和广泛的应用范围,在专业音频领域内展现出强大的市场竞争力。无论是追求高品质音频体验的个人用户还是从事音频工程的专业人士,都值得考虑选用此款产品。鉴于其优良的设计理念和卓越品质,我们强烈推荐给所有对此类音频设备感兴趣的人士。

Z1686E参数

参数
额定功率 2W
匝数比 -
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
长*宽*高 18mm*18mm*15mm
安装方式 通孔安装

Z1686E厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z1686E数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 其他变压器 OXFORD ELECTRICAL PRODUCTS Z1686E Z1686E数据手册

Z1686E封装设计

查看详情并下载
Symbol
Footprint
3D Model
