Z218A2E

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 600Ω, 最小工作频率 10Hz, 匝数比 1/1:2/2
供应商型号: 6676076
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z218A2E

Z218A2E概述


    产品简介

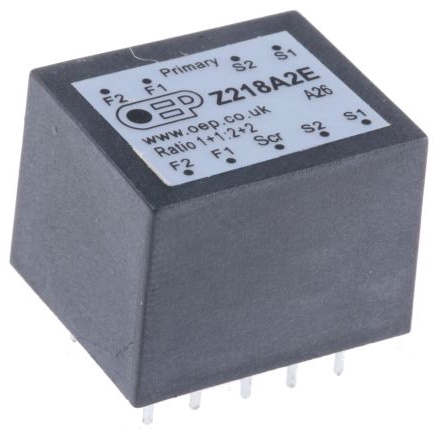

    本产品是一款用于音频设备的输入变压器——PCB安装式线输入变压器(型号:Z218A2E)。它主要用于提供高质量的信号传输,适用于音频系统中作为通用输入转换器,能够处理信号强度高达0dBu的场合。其设计目标是实现低失真和高保真的音频信号传输。

    技术参数


    以下是该产品的关键技术规格及性能参数:
    - 尺寸: 长度21.5mm,宽度18.0mm,高度16.3mm
    - 引脚直径: 0.71mm
    - 阻抗范围: 初级阻抗为150Ω到600Ω,次级阻抗为600Ω到2.4kΩ
    - 绕组电阻:
    - 初级绕组直流电阻: 最小值60Ω,典型值165Ω,最大值195Ω
    - 次级绕组直流电阻: 最小值60Ω,典型值165Ω,最大值195Ω
    - 源阻抗: 最优源阻抗为600Ω
    - 频率响应:
    - 低频截止点: 10Hz
    - 高频截止点: 30kHz
    - 最大电平:
    - 在30Hz时的最大信号电平: 0.005%至0.01%
    - 0dBm下的总谐波失真 (THD): 1.9%
    - 寄生电容: 初级与次级之间的互绕电容: 30pF
    - 漏感: 6mH
    - 工作温度范围: 运行温度为-20°C至+85°C
    - 负载特性:
    - 漏感: (1-5) @ 10kHz
    - 频率响应: 10Hz至30kHz

    产品特点和优势


    这款输入变压器采用优质的材料和设计,能够在宽广的频段范围内保持高精度的信号传输,且具有非常低的THD和出色的阻抗匹配能力。这些特点使其非常适合用于需要高保真和稳定性能的音频设备中。此外,它的尺寸小巧,易于安装在PCB上,为设计工程师提供了极大的灵活性。

    应用案例和使用建议


    该输入变压器广泛应用于专业音响系统、录音棚、以及各类音频设备中,如调音台、放大器和均衡器。其出色的频带范围和低THD使其在音频信号的前后处理中都表现出色。
    使用建议:
    1. 确保所有未使用的针脚均处于浮空状态,以保证最佳性能。
    2. 调整源阻抗以匹配最优源阻抗(600Ω)。
    3. 安装时应注意引脚直径为0.71mm,确保焊接到PCB上的稳定性。

    兼容性和支持


    该产品与多种音频设备兼容,但具体应用前建议咨询相关厂商以确保兼容性。制造商提供良好的技术支持和维修服务,以满足用户需求。

    常见问题与解决方案


    1. 问:安装过程中针脚损坏怎么办?
    - 答:应立即停止焊接操作并更换新的变压器。
    2. 问:如何确保变压器正常工作?
    - 答:确认所有的源阻抗和负载配置符合推荐要求。
    3. 问:为什么高频信号传输效果不佳?
    - 答:检查是否存在外部干扰或电源不稳的情况。

    总结和推荐


    总体而言,这款输入变压器在设计上注重精确度和可靠性,无论是在低频还是高频信号传输方面都有出色的表现。如果您需要在音频系统中实现高质量信号传输,这款产品无疑是一个值得考虑的选择。建议在选择音频设备的输入组件时优先考虑这一型号的产品。

Z218A2E参数

参数
变压器类型 -
额定功率 -
匝数比 1/1:2/2
频率范围 -
初级电压 -
电感值 -
次级电压 -
长*宽*高 21.5mm*16.3mm*18mm
安装方式 通孔安装
