Z218A3C

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 1.8 kΩ, 600 Ω, 最小工作频率 10Hz, 匝数比 1/1:6.45/6.45
供应商型号: 6676066
供应商: 海外现货
标准整包数: 1

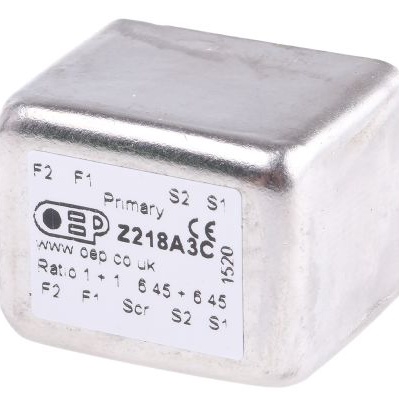

OXFORD ELECTRICAL PRODUCTS 其他变压器 Z218A3C

Z218A3C概述

    电子元器件产品技术手册解析:Z218A3C PCB Mounting Line Input Transformer

    产品简介


    Z218A3C是一款适用于印刷电路板(PCB)安装的线输入变压器,主要用于音频和通信领域。这款变压器具备高阻抗匹配能力和出色的频率响应特性,广泛应用于专业音响设备、广播系统以及音频测量仪器中。它的主要功能是进行信号的阻抗匹配和隔离,以确保最佳的信号传输效率和质量。

    技术参数


    以下是Z218A3C的主要技术参数列表:
    - 引脚直径: 0.71mm
    - 互绕屏蔽层: 8号引脚(针)
    - 工作环境:
    - 最小工作温度: -15°C
    - 最大工作温度: +15°C
    - 电气特性:
    - 输入阻抗: 150Ω / 600Ω
    - 输出阻抗: 6.25kΩ / 25kΩ
    - 额定功率: +0dBm
    - 电感特性:
    - 初级直流电阻(每绕组): ≤1.46kΩ
    - 次级1直流电阻: ≤1.34kΩ
    - 次级2直流电阻: ≤1.34kΩ
    - 频率响应:
    - -3dB点低频: 10Hz
    - -3dB点高频: 30kHz
    - 总谐波失真 (THD):
    - 0dBm, 1kHz时: ≤0.01%
    - 0dBm, 30Hz时: ≤0.005%

    产品特点和优势


    1. 高精度阻抗匹配:Z218A3C具有出色的阻抗匹配能力,能有效地减少信号失真并提高传输效率。
    2. 宽频率响应范围:从10Hz到30kHz的频率范围内都能保持优秀的性能,适合音频和通信领域的多种应用。
    3. 低失真设计:在不同频率下表现出色的THD指标,确保信号的纯净度和清晰度。
    4. 坚固耐用:通过精细的制造工艺和高标准的质量控制,确保产品在各种环境下均能稳定运行。

    应用案例和使用建议


    Z218A3C广泛应用于专业音响系统、广播设备以及音频测试仪器中。例如,在音频测量系统中,它可以用于阻抗匹配,确保信号能够高效传输。使用建议如下:
    - 确保所有未使用的引脚处于悬空状态,以实现最佳性能。
    - 安装过程中要特别注意焊接质量和焊盘尺寸,避免引脚损坏或接触不良。
    - 在设计PCB布局时,考虑屏蔽层的连接方式,确保屏蔽效果。

    兼容性和支持


    Z218A3C与市面上多数标准音频设备兼容,可以方便地集成到现有系统中。生产商Walters OEP Ltd.提供了全面的技术支持和服务,包括详细的安装指南和售后咨询。

    常见问题与解决方案


    - 问题1: 信号传输不稳定
    - 解决办法: 检查焊接质量,确保引脚连接牢固且无虚焊。
    - 问题2: 音频信号失真严重
    - 解决办法: 调整电路布局,确保信号路径畅通且屏蔽层接地良好。
    - 问题3: 变压器过热
    - 解决办法: 检查散热设计,确保变压器工作在允许的温度范围内。

    总结和推荐


    总体而言,Z218A3C是一款高性能的线输入变压器,适用于音频和通信领域。其出色的阻抗匹配能力、宽频率响应范围和低失真特性使其在市场上具有显著的竞争优势。强烈推荐在专业音响系统和广播设备中使用此产品。如果您需要进一步的技术支持或定制化服务,可以联系生产商获取详细信息。

Z218A3C参数

参数
电感值 -
次级电压 -
变压器类型 -
额定功率 -
匝数比 1/1:6.45/6.45
频率范围 -
初级电压 -
长*宽*高 25.2mm*17.8mm*19mm
安装方式 通孔安装

Z218A3C厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z218A3C数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 其他变压器 OXFORD ELECTRICAL PRODUCTS Z218A3C Z218A3C数据手册

Z218A3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 502.9771
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
