PT4E

产品分类: 脉冲变压器
产品描述: 1:1 Pulse Transformer 3mH DIP 通孔安装 15mm*15mm*16mm
供应商型号: 1172427
供应商: element14
标准整包数: 1

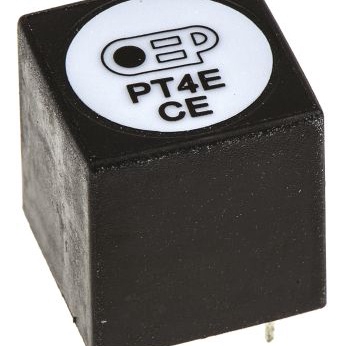

OXFORD ELECTRICAL PRODUCTS 脉冲变压器 PT4E

PT4E概述

    PT4E 变压器技术手册

    产品简介


    PT4E 是一款广泛应用于各种电子设备中的变压器。它具有高可靠性、优异的电气性能和紧凑的设计。主要功能包括隔离电路、信号耦合和阻抗匹配。PT4E 广泛应用于通信设备、电源供应器、工业控制和医疗设备等领域。

    技术参数


    - 外形尺寸:
    - 外形尺寸:16.1mm × 15.2mm × 15.2mm
    - 引脚直径:0.7mm(±0.2mm 容差)
    - 电气特性:
    - 匝数比:1:1
    - 初级电感:≥3mH(@ 1kHz, 0.27V)
    - 初级直流电阻:0.76Ω(±10%)
    - 次级直流电阻:1.01Ω(±10%)
    - 层间电容:20pF(典型值)
    - 初级漏感:19μH(典型值)
    - 介电强度:初级到次级 2kV rms
    - 电压-时间乘积:200VuS
    - 最大脉冲电流:200mA(峰值)
    - 带宽:3kHz - 1MHz
    - 工作温度范围:
    - 运行温度范围:-40°C 至 +70°C
    - 存储温度范围:-40°C 至 +125°C

    产品特点和优势


    PT4E 变压器具备以下显著优势:
    - 高可靠性:经过严格的测试和认证,确保在极端条件下仍能正常运行。
    - 优异的电气性能:高电感和低漏感保证了出色的信号传输效果。
    - 坚固的机械结构:采用 UL 认证材料,符合严格的环保标准。
    - 灵活的应用适应性:广泛的运行温度范围使其适用于各种恶劣环境。

    应用案例和使用建议


    - 通信设备:PT4E 可用于通信模块的信号隔离和滤波,确保信号的稳定传输。
    - 电源供应器:作为电源转换的关键部件,提供稳定的隔离和电感匹配。
    - 医疗设备:由于其高精度和稳定性,可用于医疗监测设备中的信号处理。
    使用建议:
    - 在设计时考虑 PT4E 的引脚尺寸和间距,确保良好的电气连接。
    - 严格按照手册中的温度要求进行安装,以确保最佳性能。

    兼容性和支持


    PT4E 变压器与大多数标准电子元件兼容。Walters Group Holdings Ltd 提供详尽的技术支持,包括产品手册和在线技术支持。如有需要,还可提供定制化解决方案。

    常见问题与解决方案


    1. 问题:初装后发现性能不稳定。
    - 解决方案:检查焊接质量,确保引脚连接牢固;确认安装环境温度在规定范围内。

    2. 问题:长期使用后发现信号衰减严重。
    - 解决方案:检查输入信号频率和幅值是否符合规范;清洁并检查所有连接点是否有氧化或松动现象。

    总结和推荐


    PT4E 变压器以其高可靠性和卓越的电气性能,在多种应用场景中表现出色。经过验证的技术参数和优秀的特性使其成为众多工程师的理想选择。强烈推荐在通信、电源及医疗设备中使用该产品。
    通过综合以上信息,我们相信 PT4E 变压器将会为您的项目带来更高的性能和可靠性。

PT4E参数

参数
电感值 3mH
变压器类型 Pulse Transformer
匝数比 1:1
ET(伏特-时间) -
长*宽*高 15mm*15mm*16mm
通用封装 DIP
安装方式 通孔安装

PT4E厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

PT4E数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 脉冲变压器 OXFORD ELECTRICAL PRODUCTS PT4E PT4E数据手册

PT4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2022 ¥ 19.3536
库存: 241
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.35
直接购买
加入购物车
