USB-KW41Z

产品分类: 射频配件
厂牌: NXP SEMICONDUCTORS

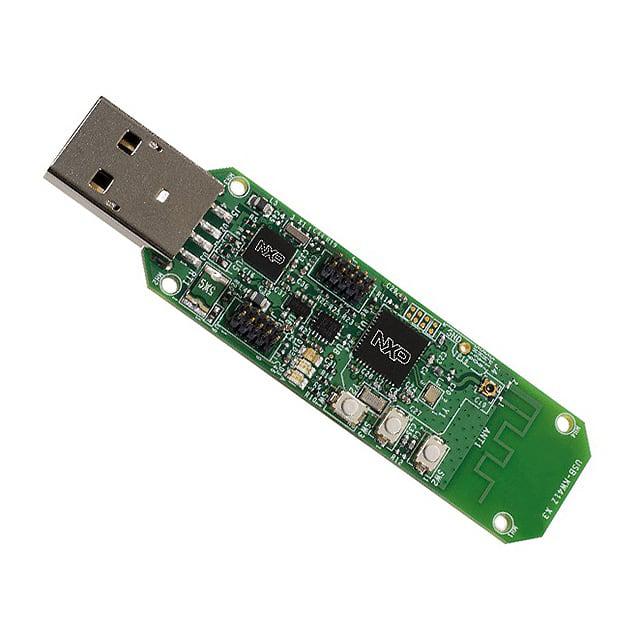

产品描述: KW41Z 802.15.4 LR-WPAN Development Board
供应商型号: J-NXP1-0149725
供应商: Chip1stop
标准整包数: 1
NXP SEMICONDUCTORS 射频配件 USB-KW41Z

USB-KW41Z概述

    # Kinetis KW41Z/31Z/21Z 无线MCU 技术综述

    产品简介


    Kinetis KW41Z/31Z/21Z 系列MCU专为无线应用设计,是恩智浦(NXP)Kinetis W系列的第二款多模式家族产品。其核心功能是提供低功耗、长距离的无线连接能力,主要应用于自动化与健康医疗领域。该系列芯片集成了蓝牙低功耗(BLE)v4.2协议、通用FSK调制解调器以及符合IEEE 802.15.4标准的调制解调器,支持多种协议的同时运行(时间片分段),在单芯片内实现多样化的通信需求。
    主要功能
    - 支持蓝牙低功耗、通用FSK和IEEE 802.15.4协议;
    - 集成DC-DC转换器,支持电压范围0.9V至4.2V;
    - 高度集成的多协议解决方案,有效降低系统复杂性和成本;
    - 适用于智能家居、楼宇自动化及医疗监测等应用场景。

    技术参数


    以下是Kinetis KW41Z/31Z/21Z系列MCU的主要技术规格:
    | 参数 | 值 |

    | 核心频率 | 48 MHz |
    | Flash容量 | 最大512KB |
    | RAM容量 | 最大128KB |
    | 接收电流(典型值) | 6.8mA |
    | 发射电流(典型值) | 6.1mA |
    | BLE灵敏度 | -95 dBm |
    | FSK灵敏度(250kbps) | -100 dBm |
    | 802.15.4灵敏度 | -100 dBm |
    | 输出功率 | +3.5dBm |
    | 工作温度范围 | -40°C 至 +105°C |

    产品特点和优势


    Kinetis KW41Z/31Z/21Z MCU具有显著的技术优势,使其在市场上具备强大的竞争力:
    1. 双模并发能力:同时支持BLE和802.15.4协议,在单一芯片上实现两种网络的并行操作,极大地简化了硬件设计并降低了成本。
    2. 低功耗设计:通过高效的电源管理技术和低功耗核心架构,显著延长电池寿命。
    3. 卓越的链路预算:高灵敏度和输出功率确保了更长的通信距离及更强的抗干扰能力。
    4. 集成化程度高:包含从无线收发器到模拟信号处理单元的一体化设计,减少外部组件数量,有助于缩小电路板尺寸。
    应用案例与使用建议
    应用案例
    - 家庭自动化:如智能照明控制、温控器和窗帘电机控制。
    - 医疗健康:例如健身追踪设备和个人护理仪器。
    - 楼宇管理:涉及能源效率监控、消防安全报警及访问权限控制。
    使用建议
    为了充分发挥这些MCU的潜能,建议开发者利用NXP提供的全套开发工具,比如Freedom开发板和Kinetis SDK。此外,在进行设计时应注意散热管理和射频信号天线布局以避免不必要的损耗。

    兼容性和支持


    Kinetis KW41Z/31Z/21Z系列产品完全兼容其他NXP微控制器家族的产品,并且软件协议栈、开发工具和集成开发环境(IDE)均已被整合进Kinetis软件开发套件(KSDK)中。官方还提供了丰富的参考资料文档和技术支持服务来帮助客户加速项目进程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 为什么接收灵敏度低于预期? | 检查PCB布局是否正确,尤其是RF路径设计。|
    | 如何提高系统的整体稳定性? | 使用内部参考时钟而非外部晶振。 |
    | 数据传输过程中出现丢包现象怎么办? | 调整传输速率或增加前向纠错机制。 |

    总结和推荐


    总体而言,Kinetis KW41Z/31Z/21Z系列MCU凭借其先进的功能集合、优异的性能表现以及广泛的适用场景成为了物联网设备的理想选择之一。如果您正在寻找一款既经济实惠又可靠耐用的无线解决方案,则此产品无疑值得考虑。然而,在做出最终决定之前,请务必根据具体需求评估其适配程度并结合实际测试结果作出判断。

USB-KW41Z参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 散装

USB-KW41Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

USB-KW41Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 射频配件 NXP SEMICONDUCTORS USB-KW41Z USB-KW41Z数据手册

USB-KW41Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
