OM26630FDKM

产品分类: 射频配件
厂牌: NXP SEMICONDUCTORS

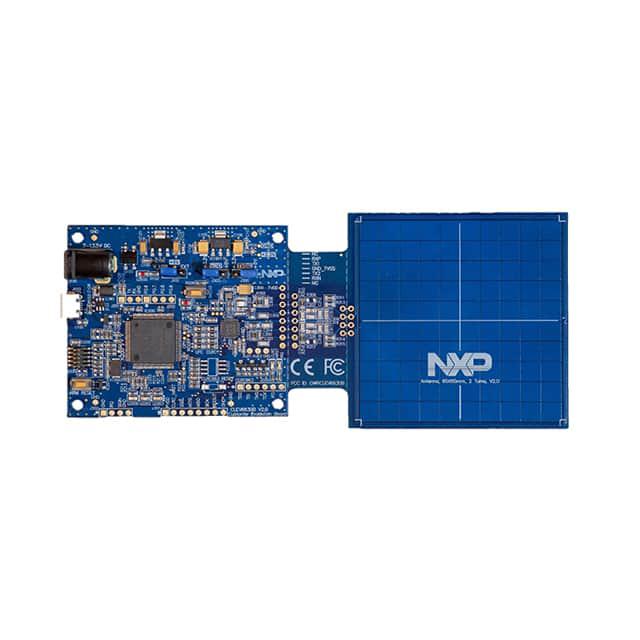

产品描述: CLRC663 NFC/RFID Reader and Writer Development Kit
供应商型号: 2769724
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 射频配件 OM26630FDKM

OM26630FDKM概述

    # 高性能多协议NFC前端控制器CLRC663

    产品简介


    CLRC663是一款高性能多协议NFC前端控制器,支持ISO/IEC 14443、ISO/IEC 14443B、FeliCa、ISO/IEC 15693、ICODE EPC UID、ISO/IEC 18000-3模式3/EPC Class-1 HF等协议。CLRC663可作为读写器和目标设备之间的中介,提供高达848 kbit/s的传输速度。这款前端控制器特别适用于工业控制、门禁系统和游戏设备。

    技术参数


    电气特性
    - 工作电压:VDD:3.0V - 5.5V;PVDD:3.0V - 5.5V;TVDD:3.0V - 5.5V
    - 电源电流:
    - CLRC66301, CLRC66302:IDD ≤ 20mA(待机时IDD ≤ 0.5mA)
    - CLRC66303:IDD ≤ 350mA(待机时IDD ≤ 6mA)
    - 存储温度:-55°C 到 +125°C
    - 操作环境温度:-40°C 到 +105°C(CLRC66303);-25°C 到 +85°C(CLRC66301, CLRC66302)
    兼容接口
    - 支持SPI接口,最高传输速率可达10Mbit/s
    - 支持I2C接口,支持两种传输速率:标准模式下最高400 kbit/s,快速模式下最高1 Mbit/s
    - 支持UART接口,传输速率范围从7.2 kbit/s到1228.8 kbit/s
    物理参数
    - 封装类型:HVQFN32(无引脚);VFBGA36(细间距球栅阵列)
    - 外形尺寸:HVQFN32: 5x5x0.85mm;VFBGA36: 3.5x3.5x0.8mm
    应用信息
    - 适用于ISO/IEC 14443标准下的卡片识别
    - 支持多种卡片,包括MIFARE Classic、MIFARE Ultralight、MIFARE DESFire、MIFARE Plus等
    - 能够实现高速通信,传输速度最高可达848 kbit/s

    产品特点和优势


    1. 高集成度:集成了数字和模拟模块,减少了外部电路的设计复杂性。
    2. 低功耗:支持多种节能模式,包括硬关机模式和休眠模式。
    3. 灵活配置:具有多个GPIO接口,支持通过配置寄存器实现不同的操作模式。
    4. 支持多种卡片协议:可以轻松适应不同类型的卡片通信协议。
    5. 高效通信:支持多种传输速度,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 门禁系统:利用NFC协议进行身份验证和授权,提供安全的门禁管理。
    2. 工业自动化:用于工厂自动化控制系统中的无线通信,提高生产效率和安全性。
    3. 支付系统:作为非接触式支付系统的前端控制器,支持各类卡片和通信协议。
    使用建议
    1. 选择合适的接口类型:根据实际需求选择SPI、I2C或UART接口,确保与主机控制器的良好连接。
    2. 合理设置寄存器参数:依据具体应用场景调整相关寄存器的设置,以达到最优的通信效果。
    3. 注意硬件设计:考虑外围电路的设计,如匹配电路、滤波电路等,以确保良好的信号质量和通信性能。

    兼容性和支持


    CLRC663兼容多种通信协议,能够与不同类型的MCU和其他NFC设备进行无缝集成。NXP提供了详尽的技术文档和支持服务,帮助开发者理解和应用CLRC663的功能。对于特定的集成需求,建议联系NXP技术支持获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 发送数据过程中发生错误 | 检查FIFO缓冲区是否溢出或不足,及时清除错误标志 |
    | 接收数据时丢失帧头 | 确认接收数据的格式正确,检查协议配置是否正确 |
    | 设备进入休眠后无法唤醒 | 检查PDOWN管脚状态,确保正确的休眠唤醒逻辑 |

    总结和推荐


    CLRC663凭借其多功能性、高可靠性以及广泛的应用领域,成为多协议NFC前端控制器的理想选择。该产品不仅在工业、门禁和游戏等行业中有出色表现,还适合用于其他需要高速、稳定NFC通信的应用场合。因此,我们强烈推荐使用CLRC663进行NFC通信系统的设计和开发。

OM26630FDKM参数

参数
零件状态 在售
包装方式 散装

OM26630FDKM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM26630FDKM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 射频配件 NXP SEMICONDUCTORS OM26630FDKM OM26630FDKM数据手册

OM26630FDKM封装设计

查看详情并下载
Symbol
Footprint
3D Model
