FXTH87EH11DT1

产品分类: 压力传感器
厂牌: NXP SEMICONDUCTORS
产品描述: 绝对 RF 100KPa~900KPa 2.5V 3.6V 900KPa ±5% QFN-24 黏合安装 7mm(长度)*7mm(宽度)
供应商型号: FXTH87EH11DT1
供应商: 国内现货
标准整包数: 2000

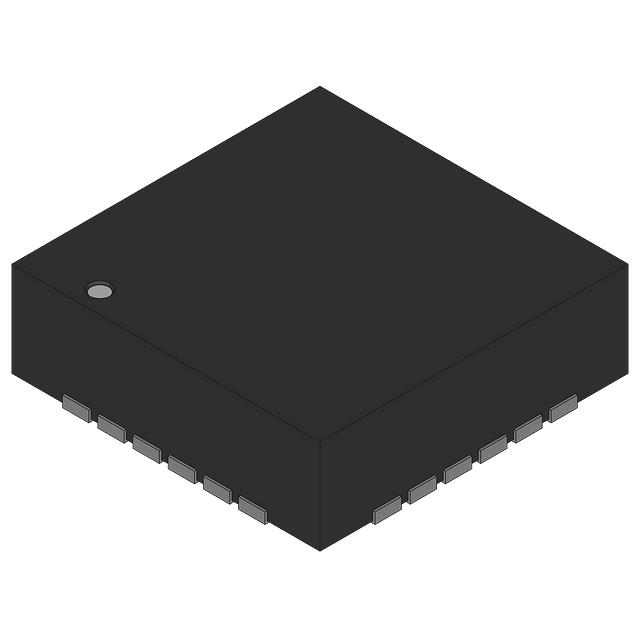

NXP SEMICONDUCTORS 压力传感器 FXTH87EH11DT1

FXTH87EH11DT1概述

    FXTH87E 轮胎压力监测传感器技术手册

    1. 产品简介


    FXTH87E 是由NXP公司生产的轮胎压力监测传感器(TPMS),属于FXTH87E系列。它是一款高度集成的小型(7 x 7 mm)设备,集成了压力传感器、低功耗双轴加速度计架构以及无线传输功能。FXTH87E TPMS解决方案集成了8位微控制器(MCU)、压力传感器、XZ轴或Z轴加速度计以及射频发射器,旨在提供轮胎压力监测系统的可靠性和效率。

    2. 技术参数


    - 尺寸:7 x 7 mm
    - 电源:单电源供电
    - 温度范围:-40°C 到 +125°C
    - 电池寿命:长电池服务寿命
    - 内存:16 KB FLASH, 512 RAM, 64 字节低功耗参数寄存器
    - 传感器:
    - 压力传感器:3 个量程可选(100到500 kPa 或 100到900 kPa)
    - 温度传感器
    - 可选 XZ-或 Z-轴加速度计
    - 模拟-数字转换器(ADC10):六通道,10位
    - 通信接口:外部晶体振荡器,PLL输出,OOK 和 FSK 调制能力
    - 工作环境:宽工作温度范围,适应各种恶劣环境

    3. 产品特点和优势


    - 长电池寿命:通过软件优化实现长寿命电池服务。
    - 兼容性强:针脚兼容现有FXTH87基础应用,易于升级。
    - 多功能集成:集成了压力传感器、温度传感器、加速度计及RF发射器,适用于多种应用场合。
    - 高精度测量:内置高精度ADC和温度补偿功能,确保数据准确性。
    - 灵活配置:多种压力范围和加速度计配置选择,满足不同需求。

    4. 应用案例和使用建议


    应用案例:
    - 汽车行业:用于实时监测轮胎压力,提高行车安全。
    - 物联网设备:用于远程监测和管理。
    使用建议:
    - 确保传感器安装时密封良好,防止外部介质损坏内部结构。
    - 在高压环境下使用时需特别注意,避免气泡导致测量误差。
    - 配置适当的电源去耦合电路,减少噪声干扰。

    5. 兼容性和支持


    - 兼容性:针脚兼容现有FXTH87基础应用,便于集成和升级。
    - 技术支持:NXP公司提供详细的用户手册和技术文档,同时可联系销售代表获取更多支持。

    6. 常见问题与解决方案


    - 问题:电池寿命短
    - 解决方案:检查并优化软件设置以降低功耗。
    - 问题:测量不准确
    - 解决方案:校准压力和温度传感器,确保在正确的工作范围内。
    - 问题:信号丢失
    - 解决方案:检查天线连接和外部LF线圈,确保没有干扰源。

    7. 总结和推荐


    总结:
    FXTH87E是一款高性能的轮胎压力监测传感器,具备高精度、长电池寿命和灵活配置等特点。它广泛应用于汽车和其他需要实时监测的压力系统中。尽管需要适当处理高压环境下的潜在问题,但整体来说,FXTH87E以其出色的功能和可靠性成为市场上值得信赖的选择。
    推荐:
    对于需要稳定且精确的轮胎压力监测的应用场合,强烈推荐使用FXTH87E。无论是在汽车还是物联网设备中,它都能发挥重要作用,提供卓越的性能和可靠性。

FXTH87EH11DT1参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.5V
精度 ±5%
输出类型 RF
压力类型 绝对
最大工作压力 900KPa
工作压力范围 100KPa~900KPa
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-24
安装方式 黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

FXTH87EH11DT1厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FXTH87EH11DT1数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 压力传感器 NXP SEMICONDUCTORS FXTH87EH11DT1 FXTH87EH11DT1数据手册

FXTH87EH11DT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 16.731
4000+ ¥ 15.8301
6000+ ¥ 14.8005
8000+ ¥ 14.4144
库存: 6000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 33462
