MPXV5010DP

产品分类: 压力传感器
厂牌: NXP SEMICONDUCTORS
产品描述: NXP 压力传感器, 最大压力读数10kPa, 最小压力读数0bar
供应商型号: QNF-MPXV5010DP
供应商: NXP直供
标准整包数: 125

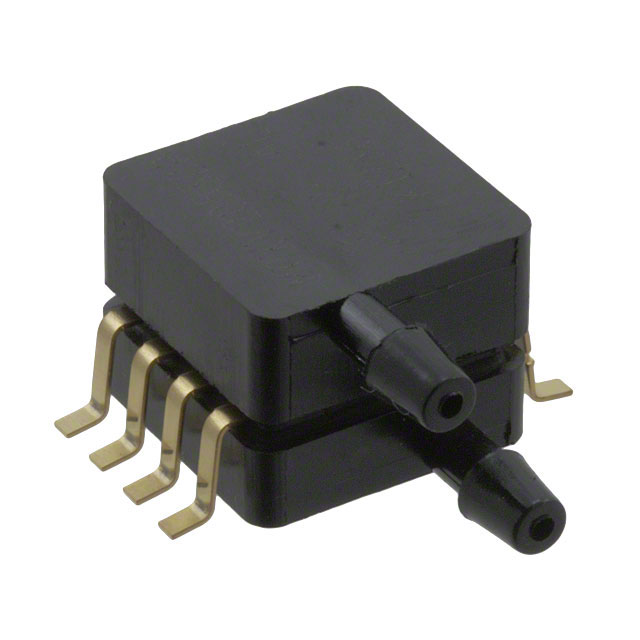

NXP SEMICONDUCTORS 压力传感器 MPXV5010DP

MPXV5010DP概述

    MPX5010 压力传感器技术手册

    产品简介


    MPX5010 系列压力传感器是专为广泛应用设计的先进单片硅压阻式传感器,特别适用于带有模拟/数字转换输入端的微控制器或微处理器系统。这款传感器结合了先进的微机械加工技术、薄膜金属化工艺及双极处理技术,以提供精确且高电平的模拟输出信号,该信号与施加的压力成比例关系。轴向端口经过改进,可适应工业等级的管材连接。

    技术参数


    - 压力范围: 0 至 10 千帕(0 至 1.45 磅/平方英寸)
    - 供电电压: 4.75 Vdc 至 5.25 Vdc
    - 供电电流: 最大 10 毫安直流
    - 最小压力偏移: 0 至 0.425 Vdc
    - 满量程输出: 4.475 Vdc 至 4.925 Vdc
    - 温度补偿: -40°C 至 +125°C
    - 最大误差: ±5%
    - 响应时间: 1.0 毫秒
    - 引脚定义: 输出引脚、电源引脚、地线引脚

    产品特点和优势


    - 高精度: 在 0°C 至 85°C 的温度范围内最大误差为 ±5%。
    - 可靠性高: 耐用的环氧树脂一体化外壳和热塑性表面贴装封装。
    - 易于集成: 针对微控制器或微处理器系统进行了优化设计,适合于多种应用场景。
    - 温度补偿和校准: 内置的温度补偿电路和校准功能确保了在宽温度范围内的稳定输出。
    - 多样性配置: 可选差分配置和表压配置,以及表面贴装和通孔安装方式。

    应用案例和使用建议


    - 医院病床: 监测患者呼吸系统。
    - 暖通空调(HVAC): 控制室内空气质量和压力。
    - 洗碗机水位测量: 根据参考应用说明 AN1950 进行水位监测。
    - 家用电器液位和压力测量: 实现家电内部液体和气体的监控。
    使用建议:
    - 请务必使用推荐的电源滤波电路(见图 4),并注意避免温度超出规定的工作范围。
    - 对于不同应用介质,请联系厂家确认兼容性。

    兼容性和支持


    - 与微控制器/微处理器兼容: 支持多种平台,如 8051 系列、ARM Cortex-M 系列。
    - 技术支持: 请联系 Freescale 官方获取技术支持。

    常见问题与解决方案


    - 问题一: 输出不准确
    - 解决方法: 确保供电电压在规定范围内,检查是否存在温度超限情况。
    - 问题二: 响应速度慢
    - 解决方法: 检查电源滤波电路是否正确安装。

    总结和推荐


    MPX5010 压力传感器是一款高效、高精度的压力检测装置,适用于多种应用场景。其优良的设计和高稳定性使其成为众多工业和家庭应用的理想选择。如果您正在寻找一款高可靠性的压力传感器用于自动化控制系统,MPX5010 是一个不错的选择。

MPXV5010DP参数

参数
压力类型 差分
最大工作压力 40KPa
工作压力范围 10KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±5%
输出类型 -
12.32mm(Max)
12.32mm(Max)
9.91mm(Max)
通用封装 SOP-8
安装方式 贴片安装
零件状态 在售
包装方式 托盘

MPXV5010DP厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MPXV5010DP数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 压力传感器 NXP SEMICONDUCTORS MPXV5010DP MPXV5010DP数据手册

MPXV5010DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 13.3303 ¥ 113.3071
625+ $ 13.117 ¥ 111.4942
1250+ $ 12.797 ¥ 108.7748
库存: 12500
起订量: 125 增量: 25
交货地:
最小起订量为:125
合计: ¥ 14163.38
