FXLN8372QR1

产品分类: 加速度传感器
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7KHz(X,Y),600Hz(Z) 114.5(±4g)~28.62(±16g)(mV/g) 1.71V 3.6V X轴,Y轴,Z轴 ±4g,16g QFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: 2776074
供应商: 海外现货
标准整包数: 1

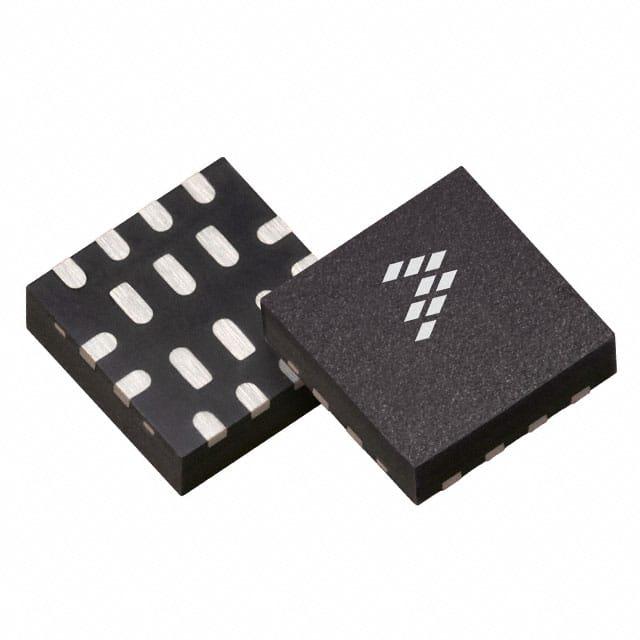

NXP SEMICONDUCTORS 加速度传感器 FXLN8372QR1

FXLN8372QR1概述

    Xtrinsic FXLN83xxQ 3-Axis Low-Power Analog-Output Accelerometer

    1. 产品简介


    Xtrinsic FXLN83xxQ 是一款专为低功耗和低加速度测量设计的三轴模拟输出加速度计。该系列加速度计集成了加速传感器和CMOS信号调理与控制ASIC,封装尺寸为3x3x1mm的QFN外壳。FXLN83xxQ 提供了针对零点偏移和灵敏度的内部补偿,并通过缓冲器将信号传输到输出端子。每个轴的输出具有固定的零点偏移电压(0.75V),不受VDD供电电压的影响。此外,每个轴的带宽可以通过外部电容进行独立调整,从而满足不同的应用需求。

    2. 技术参数


    - 供电电压 (VDD):1.71V 至 3.6V
    - 加速度范围:
    - ±2 g 或 ±8 g (FXLN83x1Q)
    - ±4 g 或 ±16 g (FXLN83x2Q)
    - 电流消耗:典型值为 180μA
    - 输出带宽选项:
    - 高带宽:2.7 kHz (XY 轴),600 Hz (Z 轴) (FXLN837XQ)
    - 低带宽:1.1 kHz (XY 轴),600 Hz (Z 轴) (FXLN836XQ)
    - 封装:3 x 3 x 1 mm,12引脚QFN封装
    - 机械强度:可承受高达10,000 g的冲击
    - 工作温度范围:-40°C 至 +105°C
    - 湿气敏感等级 (MSL):MSL 1级

    3. 产品特点和优势


    - 高集成度:内部集成了加速传感器和CMOS信号调理与控制电路。
    - 低功耗:典型电流消耗仅为180μA,适用于电池供电的应用场景。
    - 高可靠性:采用高冲击耐受设计,能够承受高达10,000 g的冲击。
    - 灵活的带宽选择:通过外部电容调整带宽,满足不同应用需求。
    - 宽工作温度范围:可在-40°C 至 +105°C 的环境下稳定工作。

    4. 应用案例和使用建议


    - 防篡改检测:由于其精确的加速度测量能力,FXLN83xxQ 可用于防篡改检测系统。
    - 白色家电:在洗衣机、洗碗机等白色家电中,可用于倾斜、振动和摇晃检测。
    - 运动传感:适用于机器人和体育运动设备,监测运动状态和活动情况。
    使用建议:
    - 在组装过程中要特别注意电路板布局,确保所有引脚接地良好。
    - 建议使用标准的贴片和焊接工艺进行安装,避免手动焊接造成的损害。

    5. 兼容性和支持


    - 兼容性:与市面上大多数微控制器和其他电路板兼容,便于集成到现有系统中。
    - 支持和服务:Freescale提供详细的文档和技术支持,帮助用户解决安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:加速度计无法正常启动。
    - 解决方案:检查供电电压是否达到启动要求(VDD ≥ 1.71V);确保EN引脚正确设置。
    - 问题2:输出信号不稳定。
    - 解决方案:确认外围电容值正确并保持良好的接地连接。

    7. 总结和推荐


    综上所述,Xtrinsic FXLN83xxQ 是一款性能优越的三轴低功耗模拟输出加速度计。其低功耗、高集成度、广泛的温度适应性和优异的机械耐久性使其成为众多应用场景的理想选择。我们强烈推荐这款产品用于需要精确加速度测量的应用场景,如智能家居、工业自动化和运动监控等领域。

FXLN8372QR1参数

参数
最小工作供电电压 1.71V
轴类型 X轴,Y轴,Z轴
输出类型 -
灵敏度 114.5(±4g)~28.62(±16g)(mV/g)
典型带宽 2.7KHz(X,Y),600Hz(Z)
加速度范围 ±4g,16g
最大工作供电电压 3.6V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

FXLN8372QR1厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FXLN8372QR1数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 加速度传感器 NXP SEMICONDUCTORS FXLN8372QR1 FXLN8372QR1数据手册

FXLN8372QR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
