MP3H6115A6T1

产品分类: 压力传感器
厂牌: NXP SEMICONDUCTORS
产品描述: 绝对 15KPa,115KPa 2.7V 3.3V 400KPa ±1.5% SSOP-8 贴片安装,黏合安装 7.57mm*7.57mm*4.17mm
供应商型号: CY-MP3H6115A6T1
供应商: Avnet
标准整包数: 1

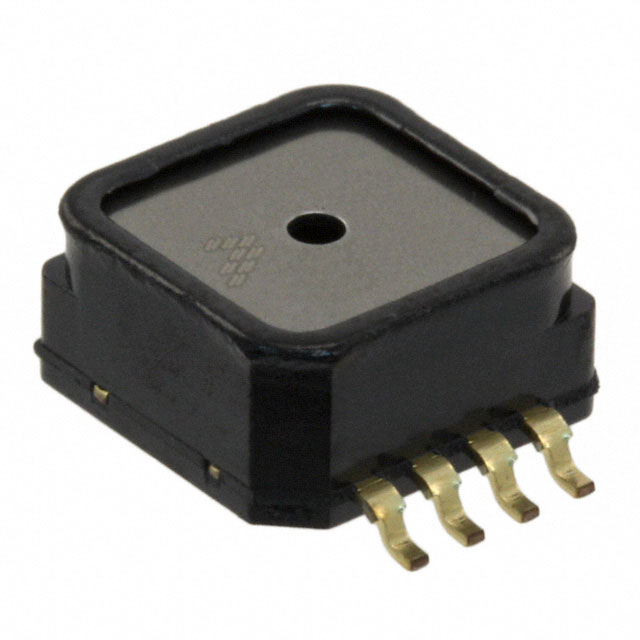

NXP SEMICONDUCTORS 压力传感器 MP3H6115A6T1

MP3H6115A6T1概述

    # Freescale MP3H6115A 集成压力传感器技术手册解读

    产品简介


    Freescale的MP3H6115A系列传感器是集成了片上双极性运算放大电路和薄膜电阻网络的压阻式压力传感器。它以高输出信号和温度补偿为特色,广泛应用于航空、工业控制、发动机管理、气象站等领域。该产品具有超小封装设计,适合微处理器或微控制器为基础的系统集成,能够在-40°C至+125°C的温度范围内实现温度补偿。
    主要功能
    - 输出电压与施加压力成比例;
    - 高精度模拟信号输出;
    - 超薄热塑性(PPS)表面贴装封装。
    应用领域
    - 航空仪表(如高度计);
    - 工业控制;
    - 汽车发动机控制和气道绝对压力(MAP)检测;
    - 气象观测设备的气压计。

    技术参数


    以下是MP3H6115A系列的压力传感器的关键技术规格:
    | 参数 | 值 | 单位 |
    |
    | 压力范围 | 15 至 115 | kPa |
    | 供电电压范围 | 2.7 至 3.3 | Vdc |
    | 最大误差 | ±1.5% | VFSS |
    | 温度范围 | -40 至 +125 | °C |
    | 全量程输出电压(VFSO) | 2.780 至 2.861 | Vdc |
    | 空载偏移电压(Voff) | 0.079 至 0.161 | Vdc |
    | 响应时间 | ≤1.0 | ms |
    | 温漂 | ±0.25% | VFSS |
    此外,MP3H6115A的工作电流为4.0至8.0 mA,输出源电流和Sink电流分别可达±0.5 mA。

    产品特点和优势


    MP3H6115A系列压力传感器凭借以下几个显著特点脱颖而出:
    1. 小型化设计:超小尺寸的封装使其易于嵌入紧凑型设备中。
    2. 高可靠性:PPS材质外壳提升了抗机械应力的能力。
    3. 温度稳定性:从低温到高温均能保持稳定的工作状态。
    4. 高灵敏度:适用于需要精确测量的应用场景。
    5. 易于集成:支持多种标准接口,方便与其他设备连接。
    这些优势使MP3H6115A成为高性能压力测量的理想选择,特别适合对空间和性能要求较高的场合。

    应用案例和使用建议


    典型应用场景
    - 航空高度计:用于飞机飞行高度的实时监测。
    - 工业压力监控:如工厂管道内的介质压力检测。
    - 汽车发动机管理:通过监测进气歧管的压力来优化燃烧效率。

    使用建议
    1. 环境适应性:尽量避免在潮湿或多尘环境中使用,以防影响长期可靠性。
    2. 电源管理:确保供电电压稳定在2.7-3.3 V之间,避免过压或欠压。
    3. 安装位置:避免将传感器暴露于直接冲击或振动较大的区域。
    4. 校准调整:对于关键应用,应在实际操作条件下进行必要的校准。

    兼容性和支持


    MP3H6115A传感器与主流微控制器和嵌入式系统兼容,可直接接入数字信号处理单元。Freescale提供了详尽的技术文档和支持服务,包括数据手册、应用指南及在线技术支持,帮助用户快速完成开发和部署。

    常见问题与解决方案


    以下列举了一些用户可能遇到的问题及其解决方案:
    1. 问题:传感器输出不稳定
    解决方案:检查电源电压是否符合要求;重新焊接连接点。

    2. 问题:温漂较大
    解决方案:在实际工作温度范围内校准后使用。
    3. 问题:无法正常启动
    解决方案:确认接线无误,且供电电压在允许范围内。

    总结和推荐


    综上所述,Freescale MP3H6115A系列压力传感器以其紧凑的设计、卓越的性能和广泛的适用性,在工业、航空和汽车等多个行业中展现了强大的市场竞争力。对于需要高精度、高稳定性的压力测量需求,我们强烈推荐使用此款传感器。无论是初次使用者还是经验丰富的工程师,都可以通过其详尽的技术文档轻松上手并高效部署。
    如果您正在寻找一款经济实用且可靠的集成压力传感器,那么MP3H6115A无疑是一个明智的选择!

MP3H6115A6T1参数

参数
工作压力范围 15KPa,115KPa
最大工作供电电压 3.3V
最小工作供电电压 2.7V
精度 ±1.5%
输出类型 -
压力类型 绝对
最大工作压力 400KPa
长*宽*高 7.57mm*7.57mm*4.17mm
通用封装 SSOP-8
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

MP3H6115A6T1厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MP3H6115A6T1数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 压力传感器 NXP SEMICONDUCTORS MP3H6115A6T1 MP3H6115A6T1数据手册

MP3H6115A6T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
