NX3DV2567HR-Q100X

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS

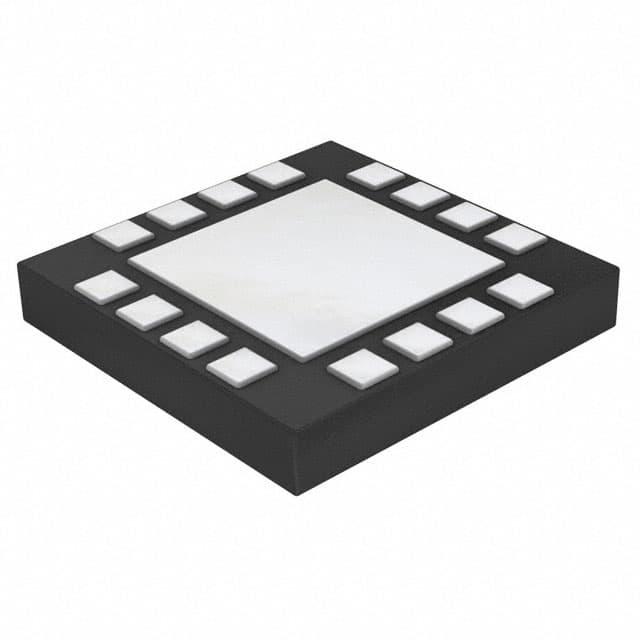

产品描述: Analog Switch Single 4PDT Automotive 16-Pin HXQFN-U EP T/R
供应商型号: 20M-NX3DV2567HR-Q100X
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 NX3DV2567HR-Q100X

NX3DV2567HR-Q100X概述

    NX3DV2567-Q100 四极双掷模拟开关技术手册

    1. 产品简介


    NX3DV2567-Q100 是一款专为切换WLAN-SIM供电、数据和控制信号而优化的四极双掷(4PDT)模拟开关。它包含一个数字选择输入端口(S),四个开关,每个开关具有两个独立的输入/输出端口(nY0 和 nY1),以及一个共享的输入/输出端口(nZ)。选择输入端口S采用了施密特触发器设计,使其在整个1.4 V至4.3 V的VCC电压范围内都能容忍较慢的输入上升沿和下降沿。
    这款模拟开关能够在nZ到nY0或nY1之间,或者从nY0或nY1到nZ之间传输最高达VCC电压幅度的信号。此外,该产品已通过汽车电子委员会(AEC)标准Q100(一级)认证,适用于汽车应用。

    2. 技术参数


    - 工作电压范围:1.4 V 至 4.3 V
    - 输入电压范围:选择输入端S:0 V 至 4.3 V
    - 工作温度范围:存储温度:−65 °C 至 +150 °C
    - 电源电压:VCC = 1.4 V 至 4.3 V
    - 输入引脚电容:最大值为1 pF
    - 关闭状态泄漏电流:nY0和nY1端口的最大值为500 nA(VCC = 1.4 V至3.6 V)
    - 开启状态泄漏电流:nZ端口的最大值为500 nA(VCC = 1.4 V至3.6 V)
    - 开启电阻:
    - 供应路径开关:在1.8 V时典型值为0.5 Ω,2.7 V时为0.45 Ω
    - 数据路径开关:在1.8 V时典型值为7 Ω,2.7 V时为6 Ω
    - 动态特性:
    - 启用时间:1.4 V 至 4.3 V 时典型值为19 ns 至 40 ns
    - 禁用时间:1.4 V 至 4.3 V 时典型值为7 ns 至 20 ns
    - 断开-接通时间:1.4 V 至 4.3 V 时典型值为2 ns 至 9 ns

    3. 产品特点和优势


    - 汽车级认证:符合AEC-Q100标准的一级要求
    - 宽工作电压范围:1.4 V 至 4.3 V
    - 低导通电阻:供应路径的典型值为0.5 Ω(1.8 V时),数据路径为7 Ω(1.8 V时)
    - 低导通电容:适合高速数据传输
    - 宽带宽:超过160 MHz
    - 断开-接通转换:确保信号的连续传输
    - 高抗噪性:提升信号稳定性
    - 静电放电保护:达到MIL-STD-883和JESD22标准的高水平保护
    - CMOS低功耗:适用于低功耗需求的应用

    4. 应用案例和使用建议


    - 适用场景:手机、PDA、数码相机、打印机、笔记本电脑、LCD显示器、电视、机顶盒等
    - 使用建议:由于该开关在较低的逻辑电平下仍能正常工作,建议使用1.8 V的数字控制器来驱动选择输入端S。这使得在不同逻辑电平的应用中可以避免额外的逻辑电平转换电路。

    5. 兼容性和支持


    - 兼容性:NX3DV2567-Q100与常见的电子系统兼容,可用于需要多路复用信号传输的应用。
    - 支持信息:具体技术支持和维护信息请参考厂商提供的官方文档和资料。

    6. 常见问题与解决方案


    - 问题1:设备在较高温度下运行时性能下降。
    - 解决办法:检查并调整散热措施,如增加散热片或改善通风条件。
    - 问题2:开关延迟时间过长。
    - 解决办法:验证所用电源电压是否满足要求,调整外围电路以减少延迟。

    7. 总结和推荐


    NX3DV2567-Q100是一款出色的四极双掷模拟开关,具有低导通电阻、宽工作电压范围和高抗噪性等显著优点,特别适合用于汽车电子和其他高性能应用。其在不同逻辑电平下的兼容性和广泛的适用范围使其在市场上具备很强的竞争力。综上所述,我们强烈推荐此产品用于各种需要高效信号传输和切换的应用场合。

NX3DV2567HR-Q100X参数

参数
3.1mm(Max)
3.1mm(Max)
450μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NX3DV2567HR-Q100X厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3DV2567HR-Q100X数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3DV2567HR-Q100X NX3DV2567HR-Q100X数据手册

NX3DV2567HR-Q100X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9388 ¥ 7.5252
10+ $ 0.8842 ¥ 7.088
30+ $ 0.8276 ¥ 6.6338
50+ $ 0.7749 ¥ 6.2117
100+ $ 0.7212 ¥ 5.7807
库存: 3000
起订量: 1 增量: 1500
