NX3DV42GU,115

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Analog Switch Single DPDT Automotive 10-Pin XQFN T/R
供应商型号: 20M-NX3DV42GU,115
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 NX3DV42GU,115

NX3DV42GU,115概述

    NX3DV42双高电平USB 2.0双极双掷模拟开关技术手册

    1. 产品简介


    NX3DV42 是一款双极双掷(DPDT)模拟开关,适用于作为模拟或数字多路复用器/解复用器。该器件具有宽频带和低比特到比特偏移量,能够在保持良好信号完整性的情况下传输高速差分信号。此外,它还具有高通道间串扰抑制能力,可以减少噪声干扰。NX3DV42 可以通过两个独立输入/输出端口(HSDn+ 和 HSDn−)处理高速USB 2.0 差分信号(480 Mb/s),适用于手机、PDA、数码相机和笔记本电脑等多种应用场合。

    2. 技术参数


    - 供电电压范围: 3.0 V 至 4.3 V
    - 典型导通电阻: 4Ω
    - 典型导通电容: 7.3 pF
    - 典型带宽或数据频率: 950 MHz
    - 240 MHz时的串扰抑制: −30 dB
    - 断开后接通时间: 2.0 ns 到 5.9 ns
    - 典型脉冲偏移时间: 20 ps
    - 存储温度范围: -40 °C 至 +125 °C
    - 电源电流: -40 °C 至 +125 °C 时最大为 50 mA
    - 总功耗: -40 °C 至 +125 °C 时最大为 250 mW

    3. 产品特点和优势


    NX3DV42 的独特功能和优势在于其广泛的供电电压范围、高通道间串扰抑制、快速的切换时间和出色的静电放电(ESD)保护。这些特性使得该器件在多种应用中表现出色,如手机、PDA、数码相机和笔记本电脑等。

    4. 应用案例和使用建议


    NX3DV42 主要应用于以下设备:手机、PDA、数码相机和笔记本电脑;以及LCD显示器、电视和机顶盒。对于设计人员来说,在选择合适的组件时,应注意确保供电电压范围符合应用需求,同时需考虑系统的散热和电源管理方案,以充分利用其高性能特性。

    5. 兼容性和支持

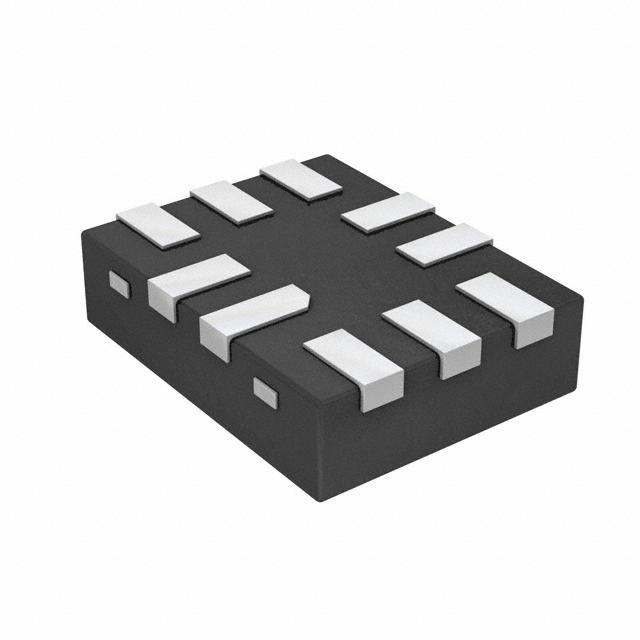

    NX3DV42 采用XQFN10塑料封装,具有极薄小外形,无引线,10个引脚。根据技术手册,NX3DV42 在-40 °C 至 +125 °C 的工作温度范围内表现稳定,且具有良好的兼容性,可应用于各种不同的电子设备中。NXP半导体公司提供了详尽的技术支持和维护服务,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 输入电压超出绝对最大额定值。
    - 解决方案: 避免将输入电压设定在负极低于-0.5V或正极高于+5.5V,确保输入电压不超过器件的最大额定值。
    - 问题2: 开关电流流动导致的噪声问题。
    - 解决方案: 确保开关电流流入终端D+和D−时,不会从终端HSDn+和HSDn−中流出GND电流,同时要注意开关电压的变化范围应在0至VCC之间。

    7. 总结和推荐


    NX3DV42 双高电平USB 2.0双极双掷模拟开关是一款高性能、广泛应用于各类电子设备中的组件。其具备优秀的供电电压范围、低导通电阻、高串扰抑制能力和出色的可靠性。对于需要处理高速差分信号的应用,NX3DV42 是理想的选择。强烈推荐在需要高精度信号传输和低噪声干扰的应用中使用此器件。

NX3DV42GU,115参数

参数
长*宽*高 1.8mm(长度)*1.4mm(宽度)
通用封装 XQFN-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NX3DV42GU,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3DV42GU,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3DV42GU,115 NX3DV42GU,115数据手册

NX3DV42GU,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
