NX3DV221TKX

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS

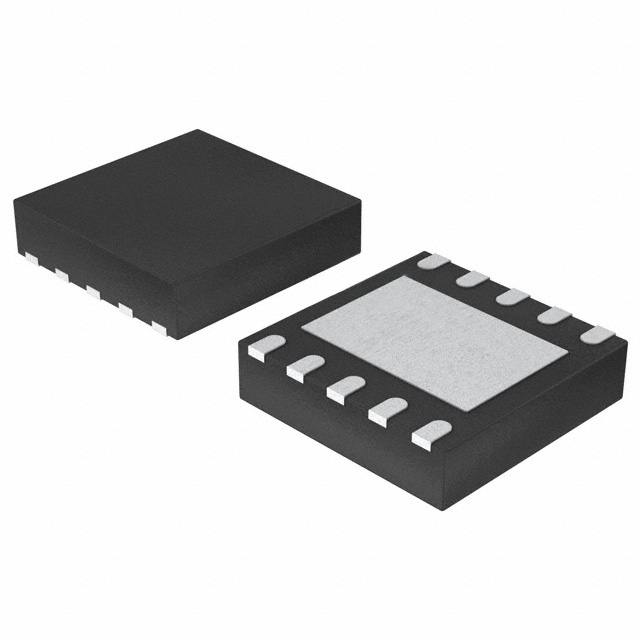

产品描述: Analog Switch Single SPDT 10-Pin HVSON EP T/R
供应商型号: 20M-NX3DV221TKX
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 NX3DV221TKX

NX3DV221TKX概述

    NX3DV221 高速USB 2.0开关概述

    1. 产品简介


    NX3DV221是一款专为手机和消费类应用中高速USB信号切换而设计的高带宽开关。其主要应用于手机、数码相机、笔记本电脑以及带有USB端口限制的集线器或控制器等场合。这款开关具有宽泛的工作带宽(1GHz),能够确保信号传输过程中最小化边沿和相位失真,保证信号质量。

    2. 技术参数


    NX3DV221的主要技术参数如下:
    - 供电电压范围:2.3V至3.6V
    - 开关电压:最高可接受5.5V信号
    - 控制逻辑:1.8V逻辑电平,当VCC=3.6V时
    - 低功耗模式:输出使能引脚(OE)高电平时最大电流为2μA
    - 导通电阻:最大6Ω,典型值为0.1Ω
    - 导通状态电容:典型值为6pF
    - 高带宽:典型值为1.0GHz
    - 闩锁性能:超过100mA,符合JESD 78B Class II Level A标准
    - 静电保护:
    - HBM JESD22-A114F Class 3A:大于8000V
    - CDM JESD22-C101E:大于1000V
    - HBM:I/O到GND保护大于12000V
    - 工作温度范围:-40°C至+85°C

    3. 产品特点和优势


    NX3DV221具有以下特点和优势:
    - 宽广的供电电压范围,提高了系统适应性。
    - 能够承受高达5.5V的信号电压,适用于多种应用场景。
    - 低功耗模式显著降低了在非活动状态下的功耗。
    - 典型的导通电阻仅为0.1Ω,保证了信号传输的高效率。
    - 高带宽和优良的隔离性能,适合高速信号的应用。
    - 强大的静电保护能力,符合行业标准,提高了可靠性。

    4. 应用案例和使用建议


    NX3DV221广泛应用于需要高速USB信号切换的设备中,例如手机、数码相机、笔记本电脑等。具体应用包括:
    - USB 1.0、1.1和2.0信号路由。
    - 笔记本电脑内部USB信号分配。
    - 智能手机扩展USB接口。
    使用建议:
    - 在设计时注意电源电压的选择,以确保最佳性能。
    - 使用过程中注意静电防护,避免因静电损坏设备。
    - 由于具有低功耗模式,建议在不需连续工作的场合开启该模式,以节省能源。

    5. 兼容性和支持


    NX3DV221与多种标准兼容,包括高速USB 2.0(480Mbps)。制造商提供了详尽的技术支持和维护信息,帮助用户更好地利用该产品。

    6. 常见问题与解决方案


    以下是常见的使用问题及其解决方案:
    - 问:如何判断开关是否正常工作?
    答: 可通过测量其导通电阻和开关时间来判断。
    - 问:如何提高系统的稳定性?
    答: 确保供电电压稳定,并正确配置静态特性和动态特性参数。
    - 问:如何改善信号质量?
    答: 使用推荐的测试电路,如图10所示,以优化信号路径。

    7. 总结和推荐


    NX3DV221是一款高性能、高可靠性的高速USB 2.0开关,适用于各种高速数据传输场合。其独特的功能和优越的性能使其在市场上具备较强的竞争力。总体而言,NX3DV221值得推荐使用,尤其是在需要高带宽、低功耗和强抗干扰能力的应用环境中。
    综上所述,NX3DV221是目前市场上理想的高速USB信号切换解决方案,推荐在相关应用中采用。

NX3DV221TKX参数

参数
长*宽*高 3mm*3mm*850μm
通用封装 XQFN-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NX3DV221TKX厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3DV221TKX数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3DV221TKX NX3DV221TKX数据手册

NX3DV221TKX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5361 ¥ 4.2975
10+ $ 0.4743 ¥ 3.8017
30+ $ 0.4227 ¥ 3.3884
50+ $ 0.3918 ¥ 3.1405
100+ $ 0.3609 ¥ 2.8926
库存: 2820
起订量: 1 增量: 1400
交货地:
最小起订量为:1
合计: ¥ 4.29
直接购买
加入购物车
