首页  >  产品百科  >  PCA9306DC1,125

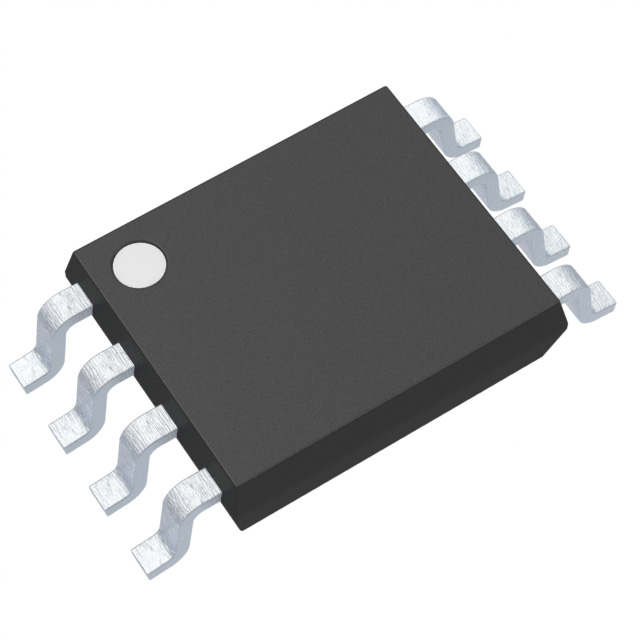

PCA9306DC1,125

产品分类: 电平转换器
厂牌: NXP SEMICONDUCTORS
产品描述: Voltage Level 3.3ns 漏极开路 1 2 0V 5V 双向 1.8V~5.5V 1V~3.6V VSSOP-8 贴片安装
供应商型号: CY-PCA9306DC1,125
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 电平转换器 PCA9306DC1,125

PCA9306DC1,125概述

    PCA9306 双向 I2C 和 SMBus 电平转换器

    产品简介


    PCA9306 是一款双通道双向 I2C 总线和 SMBus 电平转换器,带有使能输入(EN),工作电压范围为 1.0 V 到 3.6 V (Vref(1)) 和 1.8 V 到 5.5 V (Vbias(ref)(2))。这款转换器允许在 1.0 V 到 5 V 之间进行双向电平转换,而无需使用方向引脚。该设备的低导通电阻(Ron)使得信号传输时的传播延迟最小化。当 EN 置高时,转换器开关处于接通状态,SCL1 和 SDA1 输入输出端口分别连接到 SCL2 和 SDA2 输入输出端口,从而实现端口之间的双向数据流。当 EN 置低时,转换器开关断开,两个端口之间呈现高阻态。

    技术参数


    - 输入/输出电压范围:1.0 V 到 3.6 V (Vref(1)) 和 1.8 V 到 5.5 V (Vbias(ref)(2))
    - 逻辑电平转换:支持多种电压组合,如 1.0 V 和 1.8 V, 2.5 V, 3.3 V 或 5 V 之间的双向电平转换。
    - 导通电阻:最高导通电阻为 5.0 Ω (VI(EN)=4.5V),最低为 2.4 Ω (VI(EN)=4.5V)
    - 传播延迟:双向转换时,高低电平的传播延迟均小于 2.0 ns;单向转换时,传播延迟在 0.5 ns 到 2.75 ns 之间。
    - 频率支持:支持 I2C 标准模式、快速模式和快速模式加,最大支持频率可达 2 MHz。
    - 使能输入:通过 EN 引脚控制开关的通断,推荐使用 200 kΩ 的上拉电阻。
    - 封装类型:SO8, TSSOP8, VSSOP8, XQFN8, XSON8, XSON8U 多种封装形式。

    产品特点和优势


    - 双向电平转换:无需方向引脚即可实现双向电压转换。
    - 卓越的电性能:导通电阻低,最大导通电阻仅 5.0 Ω。
    - 广泛的电压支持:适用于多种不同的 I2C 和 SMBus 设备。
    - 鲁棒的设计:提供出色的 ESD 保护,符合行业标准,如 HBM 2000 V 和 CDM 1000 V。
    - 兼容性:与多个不同厂商的器件兼容,便于替换和升级。

    应用案例和使用建议


    PCA9306 可用于各种 I2C 和 SMBus 电路中,尤其是在需要进行多电压等级通信的应用中。例如,在智能家居系统中,可能需要连接一个 3.3 V 的微控制器和一个 5 V 的传感器模块。PCA9306 可以轻松实现这一电平转换,确保两者间的正常通信。
    使用建议:
    1. 电压匹配:在连接 I2C 设备之前,确保两侧电压匹配,避免电压不匹配导致的损坏。
    2. 使能信号:在使用 PCA9306 进行电平转换时,建议将 EN 引脚通过上拉电阻拉高,以确保转换器正常工作。
    3. 滤波电容:为了提高系统的稳定性和可靠性,可以在 VREF2 引脚处添加滤波电容。

    兼容性和支持


    PCA9306 与多个厂商的 I2C 和 SMBus 设备兼容,且提供了详细的文档和支持。厂商提供了不同类型的封装选项,可以根据具体需求选择合适的封装形式。此外,还提供 24/7 客户支持和技术咨询服务,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    - Q: 在使用 PCA9306 时,如果传播延迟过长怎么办?
    - A: 首先检查两侧电压是否匹配,确保没有电压不匹配的情况。其次,确保使用高质量的电容和电阻,并根据应用需求调整相关参数。
    - Q: 如何正确连接 EN 引脚以避免信号干扰?
    - A: 将 EN 引脚通过一个约 200 kΩ 的上拉电阻拉高,这样可以确保转换器始终处于正常工作状态。

    总结和推荐


    PCA9306 是一款高性能、多功能的 I2C 和 SMBus 电平转换器,具备出色的导通电阻、广泛的电压支持和鲁棒的 ESD 保护。其双向电平转换功能使其在多种应用场景中表现出色,尤其是多电压等级通信场景。该产品在设计、制造和性能方面都表现出色,是工程师在开发新一代智能设备时的理想选择。因此,我们强烈推荐使用 PCA9306 作为 I2C 和 SMBus 通信中的关键组件。

PCA9306DC1,125参数

参数
电压- VCCB 1.8V~5.5V
最小工作供电电压 0V
最大工作供电电压 5V
通道类型 双向
传播延迟时间 3.3ns
数据速率 -
转换器类型 Voltage Level
输入信号类型 -
电路数量 1
输出信号类型 -
每个电路的通道数 2
输出类型 漏极开路
电压- VCCA 1V~3.6V
2.1mm(Max)
2.4mm(Max)
850μm(Max)
通用封装 VSSOP-8
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

PCA9306DC1,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9306DC1,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电平转换器 NXP SEMICONDUCTORS PCA9306DC1,125 PCA9306DC1,125数据手册

PCA9306DC1,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4186 ¥ 3.6021
300+ $ 0.4148 ¥ 3.5697
500+ $ 0.4109 ¥ 3.5372
1000+ $ 0.3994 ¥ 3.375
5000+ $ 0.3994 ¥ 3.375
库存: 8656
起订量: 278 增量: 1
交货地:
最小起订量为:100
合计: ¥ 360.21
