KEA128LEDLIGHTRD

产品分类: LED驱动器
厂牌: NXP SEMICONDUCTORS
产品描述: BOARD REF DESIGN KEA128
供应商型号: 2520455
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS LED驱动器 KEA128LEDLIGHTRD

KEA128LEDLIGHTRD概述

    Kinetis EA Lighting Control Solution:产品综述

    产品简介

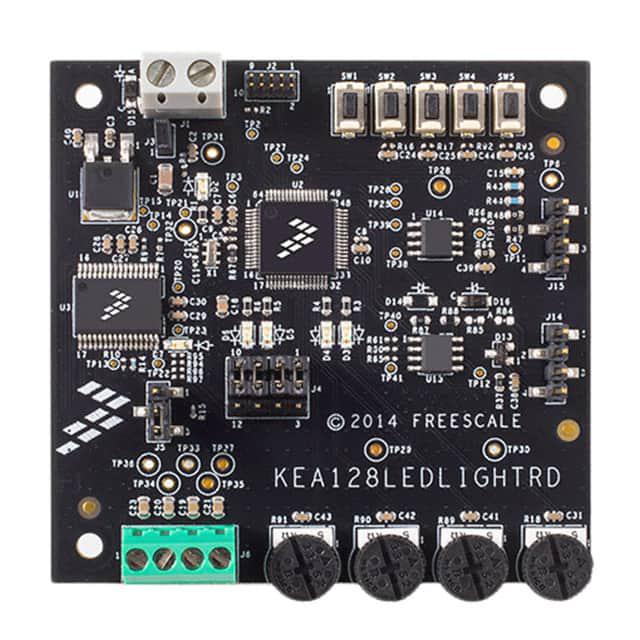

    Kinetis EA照明控制解决方案采用64引脚LQFP封装的Kinetis KEA128微控制器(MCU),配合MC10XS3425 eXtreme开关,用于控制汽车照明并诊断前大灯的状态。它涵盖汽车前大灯的远光灯、近光灯、转向灯和刹车灯。通信通过系统实现为SPI。Freescale收发器实现了LIN和CAN通信,而电位器则用于控制灯光水平和灯泡状态。

    技术参数


    - 微控制器:Kinetis KEAZ128 MCU,64引脚LQFP封装
    - LIN收发器:MC33662
    - CAN收发器:MC33901
    - 高侧开关:MC10XS3425
    - 接口:4个LED、4个电位器、4个用户按钮、SWD调试接口、灯输出接口
    - 电源:5V电源调节器,外部电源12V
    - 通信协议:SPI、LIN、CAN
    - 时钟源:8 MHz晶振

    产品特点和优势


    Kinetis EA系列MCU针对汽车应用提供了经济高效的基于ARM® Cortex® -M0+内核的解决方案,并且与所有Kinetis EA系列以及未来的Kinetis汽车家族引脚兼容。此外,本套件包含多种输入输出设备,如4个LED、4个电位器和4个用户按钮,这些都大大加快了调试速度,减少了开发时间和成本。

    应用案例和使用建议


    Kinetis EA照明控制解决方案广泛应用于汽车前大灯的远光灯、近光灯、转向灯和刹车灯的控制及诊断。具体应用案例可以参考如下几点:
    - 前大灯控制:根据环境光线强度自动调节前大灯的亮度,提高夜间驾驶的安全性。
    - 转向灯与刹车灯控制:确保转向灯和刹车灯按预期工作,提升车辆安全性。
    - 诊断功能:实时监测前大灯的状态,以便及时发现和修复故障。
    为了最大化利用这些功能,建议在设计过程中考虑与电位器相结合的方式,以实现灯光亮度的精细调节。

    兼容性和支持


    Kinetis EA照明控制解决方案与多种Freescale的其他电子元件和设备具有良好的兼容性。此外,额外的驱动程序和文档可以在Kinetis EA官方网站上获得,网址为freescale.com/Kinetis/EAseries。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决办法:
    - 问题:系统无法正常启动
    解决方案:检查电路连接是否正确,尤其是电源和地线。
    - 问题:LED灯未亮
    解决方案:检查电位器设置,确保亮度级别适当;确认LED连接是否正确。
    - 问题:传感器读数异常
    解决方案:检查传感器接线,确保没有松动;重启系统,确保固件版本为最新。

    总结和推荐


    Kinetis EA照明控制解决方案提供了一种经济高效的汽车照明控制系统,适用于各种汽车应用。该套件不仅具备多种实用的功能,还拥有出色的兼容性和广泛的支持资源。基于上述特性,强烈推荐给需要构建高性能汽车照明系统的设计师们。

KEA128LEDLIGHTRD参数

参数
功率 -
最大输入电压 -
最大输出电压 -
输出数量 -
最小输入电压 -
最小输出电压 -
拓扑 -
效率 -
输出电流 -
调光方式 -
零件状态 在售
包装方式 盒装

KEA128LEDLIGHTRD厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KEA128LEDLIGHTRD数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS LED驱动器 NXP SEMICONDUCTORS KEA128LEDLIGHTRD KEA128LEDLIGHTRD数据手册

KEA128LEDLIGHTRD封装设计

查看详情并下载
Symbol
Footprint
3D Model
