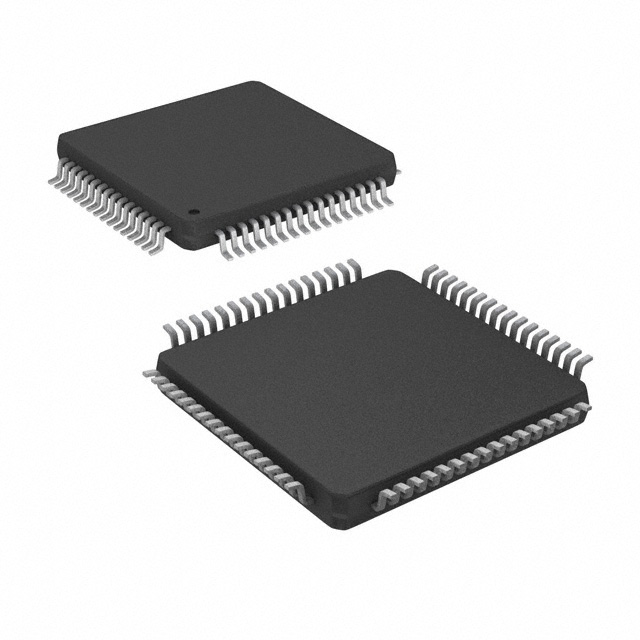

PCF8537AH/1,518

产品分类: LED驱动器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNF-PCF8537AH/1,518
供应商: NXP直供
标准整包数: 1500
NXP SEMICONDUCTORS LED驱动器 PCF8537AH/1,518

PCF8537AH/1,518概述

    全面解析PCF8537工业级LCD驱动芯片

    1. 产品简介


    PCF8537是一款高度集成的液晶显示屏(LCD)驱动器,专为高对比度垂直排列(VA)LCD设计,支持高达1:8的多路复用率。它能够生成用于驱动最多包含八个背板、46个段落和多达352个元素的静态或动态LCD所需的信号。通过内部电荷泵与内部电容实现LCD驱动电压的自动生成,确保在整个温度范围内具有最佳且稳定的对比度。此外,PCF8537支持通过两线I²C总线或三线双向SPI总线轻松连接微控制器。
    - 产品类型: 工业级LCD驱动器
    - 主要功能: LCD驱动信号生成、温度补偿、多种接口支持
    - 应用领域: 白色家电、手持电子设备、电池供电设备、机器控制系统、测量仪器、信息显示板等

    2. 技术参数


    以下是PCF8537的主要技术参数:
    - 驱动能力: 最大支持352个元素
    - 背板配置: 静态、2、4、6或8背板多路复用
    - 内部电荷泵: 支持9V LCD电压生成
    - I²C总线频率: 400 kHz(PCF8537AH)
    - SPI总线频率: 5 MHz(PCF8537BH)
    - 数字电源范围: 1.8V至5.5V
    - LCD电源范围: 2.5V至9.0V
    - 存储器: 352位RAM用于显示数据存储
    - 帧频: 60 Hz至300 Hz,步长为10 Hz

    3. 产品特点和优势


    - 低功耗: 单芯片集成了LCD控制器和驱动功能
    - 灵活性: 支持多种背板配置和段落数
    - 温度补偿: 四区域可编程温度补偿,提升稳定性和可靠性
    - 兼容性强: 可通过I²C或SPI接口轻松集成到现有系统中
    - 高性能: 内置校准功能,提供精确的频率控制和LCD电压调节
    这些特性使PCF8537成为工业、医疗、消费类等领域的理想选择。

    4. 应用案例和使用建议


    - 白电领域: 可用于洗衣机、冰箱等人机界面的LCD显示
    建议: 确保系统供电电压稳定,避免因电压波动导致画面失真
    - 手持设备: 搭载于便携式测量仪或遥控器中
    建议: 结合外部振荡器以提高抗干扰能力
    通过结合适当的外围电路设计,PCF8537能有效减少开发时间并降低整体成本。

    5. 兼容性和支持


    PCF8537与多种微控制器兼容,提供标准的I²C和SPI接口。NXP公司为其提供了详尽的技术文档和支持服务,包括评估板和参考设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LCD画面模糊 | 检查供电电压是否符合要求,重新调整VPR值 |
    | 数据传输不稳定 | 确认I²C/SPI接线无误,增加滤波电路 |
    | 设备发热异常 | 减少工作负载或优化散热设计 |

    7. 总结和推荐


    PCF8537凭借其出色的性能、灵活的配置和广泛的适用性,在工业及消费电子领域表现出色。特别是其温度补偿和多接口支持功能,使其成为复杂LCD应用的理想选择。总体而言,强烈推荐此产品用于需要高精度、稳定性的LCD驱动场合。
    最终结论: 推荐使用!

PCF8537AH/1,518参数

参数
功率 -
最小输入电压 -
调光方式 -
输出数量 -
拓扑 -
效率 -
最大输入电压 -
最小输出电压 -
输出电流 -
最大输出电压 -
10.1mm(Max)
10.1mm(Max)
1.05mm(Max)
通用封装 TQFP-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
