NX5P2924UK

产品分类:
厂牌: NXP SEMICONDUCTORS
产品描述: Power Switch Hi Side 1-OUT 2.5A 0.014Ohm 6-Pin WLCSP
供应商型号:
供应商:
标准整包数: 0
NXP SEMICONDUCTORS  NX5P2924UK

NX5P2924UK概述


    产品简介


    NX5P2924 是一款高侧负载开关,集成了一个低导通电阻的N沟道MOSFET,能够支持高达2.5A的连续电流。它被设计用于0.8V至5.5V的操作电压范围,主要用于电源域隔离应用,以减少功耗并延长电池寿命。由于其在便携式和电池供电应用中的低接地电流特性,该器件特别适合此类应用。

    技术参数


    - 输入电压范围:0.8 V 至 5.5 V
    - 最大导通电阻:典型值为14mΩ(在1.2V和1.8V供电时)
    - 热阻:从结点到环境的热阻为139K/W
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - 最大总功率消耗:470mW
    - 输出电容:在输出电压为0.5nF时
    - 漏电流:典型值为-0.5µA(在1.8V供电时)

    产品特点和优势


    - 宽供电电压范围:0.8 V 至 5.5 V
    - 极低导通电阻:14mΩ(典型值)
    - 高噪声免疫力
    - 1.2 V 控制逻辑:集成EN拉下电阻
    - 高电流处理能力:2.5 A 持续电流
    - 限流功能
    - 静电保护:HBM 超过4000V,CDM 超过1000V
    - 指定的工作温度范围:-40°C 至 +85°C

    应用案例和使用建议


    应用案例:
    - 手机
    - 数码相机和音频设备
    - 便携式和电池供电设备
    使用建议:
    1. 在使用前,请确保供电电压在0.8 V 至 5.5 V范围内。
    2. 在设计电路时,应考虑散热措施,避免高热积聚。
    3. 使用时应注意环境温度变化对性能的影响,特别是在极端温度下使用。

    兼容性和支持

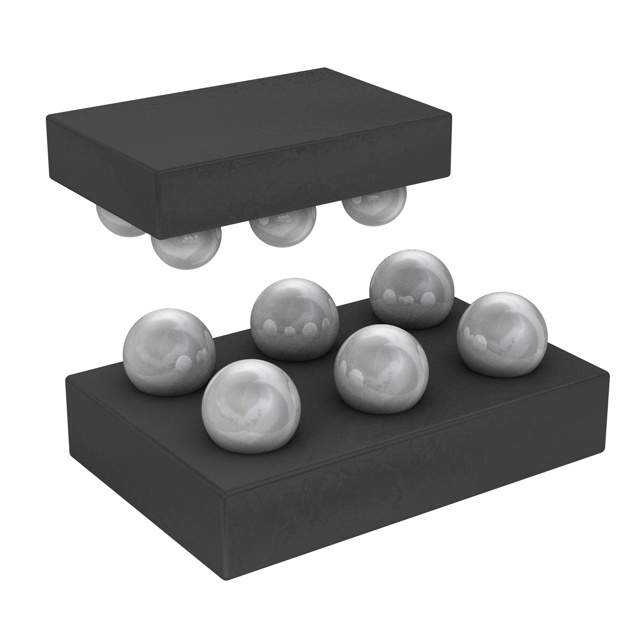

    - 封装信息:WLCSP6 封装,尺寸为0.87 x 1.37 x 0.5 mm
    - 支持服务:制造商提供技术支持,可联系当地销售办事处获取详细资料和帮助。

    常见问题与解决方案


    问题一:在高温环境下使用时,总功率消耗超出额定值。
    解决方法:使用多层PCB板,增强散热效果,减小热阻。
    问题二:输出电压不稳定。
    解决方法:检查供电电压是否在规定范围内,确保输入电压稳定。
    问题三:在启用和禁用过程中出现异常。
    解决方法:检查电路连接是否正确,特别是EN引脚的配置是否符合要求。

    总结和推荐


    NX5P2924是一款功能强大且灵活的高侧负载开关,具备极低的导通电阻、高噪声免疫力和出色的静电保护性能。它适用于多种便携式和电池供电设备,如手机、数码相机和音频设备。由于其广泛的供电电压范围和高可靠性,该器件在消费电子领域具有较高的市场竞争力。因此,我强烈推荐使用此产品。

NX5P2924UK参数

参数
通用封装 BGA
零件状态 在售

NX5P2924UK厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX5P2924UK数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NXP SEMICONDUCTORS NX5P2924UK NX5P2924UK数据手册

NX5P2924UK封装设计

查看详情并下载
Symbol
Footprint
3D Model
