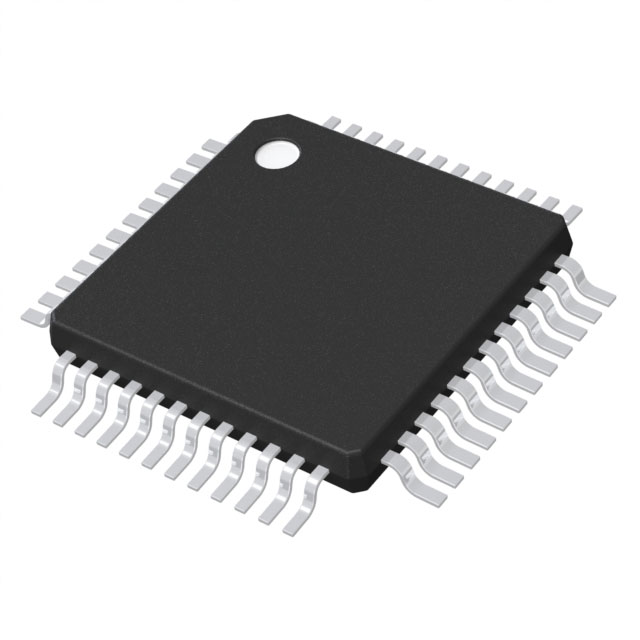

UJA1131HW/FD/3V/4Y

产品分类: 电源管理芯片(PMIC)
厂牌: NXP SEMICONDUCTORS
产品描述: 2V 28V QFP 贴片安装,黏合安装 10mm*10mm*1mm
供应商型号: UA-UJA1131HW/FD/3V/4Y
供应商: 海外现货
标准整包数: 1500
NXP SEMICONDUCTORS 电源管理芯片(PMIC) UJA1131HW/FD/3V/4Y

UJA1131HW/FD/3V/4Y概述

    # UJA113x系列电子元器件产品技术手册解读

    1. 产品简介


    UJA113x系统基础芯片(System Basis Chip, SBC)是一种高度集成化的电子元器件,广泛应用于现代汽车电子控制单元(Electronic Control Unit, ECU)。它整合了降压-升压转换器、多个用于最新一代汽车ECU的通用功能,同时直接支持CAN和LIN总线接口。UJA113x支持微控制器供电、输入输出信号处理以及多种容错功能,如看门狗和先进的“跛行回家”模式,可通过非易失性存储器进行配置。系列产品涵盖多种变体以满足不同的需求,包括低电池电压操作和低功耗要求。
    UJA113x的核心优势在于其灵活的电源管理能力和卓越的通信能力。降压-升压转换器可根据输入电压和负载条件自动切换模式,确保微控制器在电池电压波动时仍能正常运行。此外,其CAN物理层实现了符合ISO11898标准的高速通信能力,支持高达2 Mbps的数据速率。
    应用领域:
    - 汽车电子控制系统
    - 工业自动化设备
    - 环境监测系统
    - 能源管理系统

    2. 技术参数


    以下为UJA113x系列电子元器件的主要技术规格:
    | 参数类别 | 规格描述 |

    | 输入电压范围 | 2V至40V(视具体型号而定) |
    | 输出电压(V1/V2) | 3.3V/5V,最高可达500mA |
    | 启动模式 | 自动选择降压或升压模式 |
    | 看门狗功能 | 支持窗口模式、超时模式及循环唤醒模式 |
    | 唤醒功能 | 支持通过CAN、LIN及高电压I/O引脚实现唤醒 |
    | 通信接口 | 符合ISO 11898标准的CAN物理层,支持CAN FD协议 |
    | 静态电流 | 睡眠模式下最低可达数十微安 |
    | 工作温度范围 | -40°C至125°C |
    | 封装形式 | HTQFP48,10mm x 10mm x 1.0mm,带裸露焊盘 |

    3. 产品特点和优势


    UJA113x系列电子元器件具备以下显著特点和优势:
    - 高度集成化:单个芯片集成了降压-升压转换器、多路电压调节器、CAN/LIN收发器以及丰富的诊断功能,极大简化了电路设计。
    - 低功耗特性:在睡眠和待机模式下保持极低的功耗,适合对能源效率要求较高的应用场合。
    - 卓越的电磁兼容性(EMC):通过±6kV的人体模型ESD保护和±40V的短路保护,增强了产品的可靠性和耐用性。
    - 灵活的电源管理模式:支持多种工作模式,包括正常模式、待机模式和深度睡眠模式,可根据实际需求动态调整能耗。
    - 增强的安全性:内置看门狗功能、过温保护和短路保护机制,保障系统的稳定运行。
    这些特点使UJA113x成为一款极具竞争力的产品,在汽车电子、工业自动化等领域具有广泛应用前景。

    4. 应用案例和使用建议


    应用案例:
    - 车载娱乐信息系统:通过CAN总线连接仪表盘显示屏、导航系统和音响设备,确保多媒体内容的流畅传输。
    - 动力总成控制系统:利用其强大的电源管理和故障检测功能,监控发动机和变速箱的工作状态。
    - 远程无线更新:借助支持CAN总线的远程编程功能,实现车辆软件的在线升级。
    使用建议:
    - 在复杂供电环境下,建议将UJA113x与外部储能电容结合使用,以应对瞬态电压波动。
    - 针对需要高精度测量的应用场景,可以启用内部ADC功能,定期监测电池电压并记录日志。
    - 配置参数时需充分考虑具体环境温度、负载变化等因素,避免因参数设置不当导致性能下降。

    5. 兼容性和支持


    UJA113x系列产品具有良好的兼容性,能够无缝对接各种主流的汽车级芯片组。厂商提供详尽的技术文档和支持服务,包括详细的参考设计资料、开发工具链以及完善的客户支持团队。此外,产品还支持远程固件升级,方便用户快速部署和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出允许范围;确认外围元件(如电感、电容)是否正确安装 |
    | 温度过高 | 检查散热片是否已正确安装;适当降低负载功率 |
    | CAN通信中断 | 检查CAN节点接线是否牢固;验证终端电阻值是否符合标准 |
    | 启动失败 | 核实电源初始化顺序是否正确;确认看门狗设置是否合理 |

    7. 总结和推荐


    总体而言,UJA113x系列电子元器件凭借其出色的性能表现和全面的功能支持,在汽车电子及工业自动化领域展现出了强大的竞争力。它不仅能够显著降低系统设计成本,还能有效提升系统的可靠性和安全性。对于追求高性能和高可靠性的应用来说,UJA113x无疑是一个值得信赖的选择。因此,我们强烈推荐将其作为首选的系统基础芯片解决方案。

UJA1131HW/FD/3V/4Y参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 28V
最小工作供电电压 2V
工作电源电流 -
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
