TEA1733T/N1

产品分类: AC-DC稳压器
厂牌: NXP SEMICONDUCTORS
产品描述: NXP SMPS 控制器, 电压控制器, 1输出, 8引脚, 最大输入电压 30 V
供应商型号: TEA1733T/N1
供应商: 国内现货
标准整包数: 2500
NXP SEMICONDUCTORS AC-DC稳压器 TEA1733T/N1

TEA1733T/N1概述

    TEA1733T: GreenChip SMPS Control IC 技术概述

    1. 产品简介


    TEA1733T 是一款低成本的开关模式电源(SMPS)控制器集成电路(IC),专为反激拓扑结构设计。该产品能够提供固定频率操作,并通过频率抖动减少电磁干扰(EMI)。内置斜率补偿功能以实现连续导通模式(CCM)操作,并集成了过功率保护(OPP)功能,允许控制器在过功率情况下有限时间内运行。

    2. 技术参数


    以下是TEA1733T的主要技术参数和技术规格:
    - 输入电压范围:12V 至 30V
    - 启动电压:18.6V 至 22.6V
    - 低电压锁定阈值电压:11.2V 至 13.2V
    - 启动电流:5µA 至 15µA
    - 正常工作电流:0.4mA 至 0.6mA
    - 振荡频率:62kHz 至 71kHz
    - 最大占空比:68.5% 至 79%
    - 过功率保护电压:2.4V 至 2.6V
    - 热阻抗:从结点到环境150K/W;从结点到封装79K/W

    3. 产品特点和优势


    TEA1733T具有以下独特功能和优势:
    - 适用于成本效益高且高效的电源解决方案。
    - 非常低的启动和重启期间的供电电流(典型值10µA)。
    - 可调节的过功率时间和过功率重启计时器。
    - 固定频率操作,具备频率抖动以减少EMI。
    - 低输出功率水平下的频率降低机制,维持高效能。
    - 内置斜率补偿电路,支持连续导通模式(CCM)。
    - 软启动操作和多种保护机制。

    4. 应用案例和使用建议


    TEA1733T广泛应用于需要高效、成本效益高的电源解决方案的应用场合,最高可达75W。以下是一些实际应用案例及使用建议:
    - 在开关电源设计中,可利用其频率抖动和斜率补偿功能,有效减少电磁干扰,提高系统稳定性。
    - 在高功率需求下,可通过调整软启动时间常数来优化启动过程,避免音频噪声。
    - 使用VINSENSE和ISense针脚进行过功率补偿,确保在整个输入范围内输出功率的稳定。

    5. 兼容性和支持

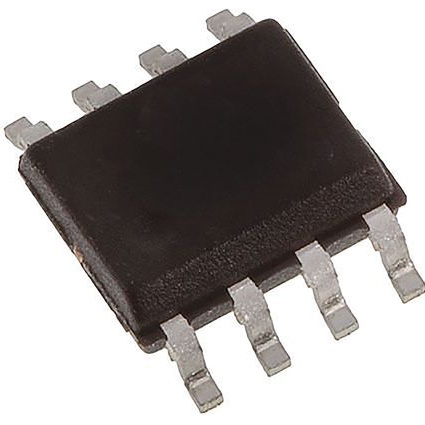

    TEA1733T采用标准SO8塑料小外形封装,与各种反激式电源电路兼容。NXP公司提供了详尽的技术支持文档和在线资源,帮助客户在开发过程中解决技术问题。

    6. 常见问题与解决方案


    - 问题1:启动期间出现异常行为。解决方案:检查VCC电容是否正确连接以及VINSENSE和PROTECT引脚上的电压是否符合要求。
    - 问题2:过载保护不触发。解决方案:确认OPTIMER引脚上的电压是否超过规定值,并检查硬件连接是否有误。
    - 问题3:输出电压不稳定。解决方案:检查内部参考电压和外部组件参数,确保所有连接都正确无误。

    7. 总结和推荐


    TEA1733T凭借其出色的性能和丰富的功能,在高效能电源供应领域表现出色。其低功耗、高效率和可靠性使其成为各种应用的理想选择。鉴于上述特点,我们强烈推荐这款产品用于开发高效且成本效益高的电源解决方案。

TEA1733T/N1参数

参数
功率 -
开关频率 62KHz~71KHz
输出电流 -
内部开关 -
故障保护 -
最大输入电压 30V
隔离 -
击穿电压 -
电压 - 电源(Vcc/Vdd) -
拓扑 Flyback
最小输入电压 -0.4V
最大输出电压 12V
占空比 -
最小输出电压 9V
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC
安装方式 支架安装,贴片安装

TEA1733T/N1厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TEA1733T/N1数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS AC-DC稳压器 NXP SEMICONDUCTORS TEA1733T/N1 TEA1733T/N1数据手册

TEA1733T/N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25000+ ¥ 1.8843
50000+ ¥ 1.8187
100000+ ¥ 1.786
200000+ ¥ 1.7696
库存: 26059
起订量: 25000 增量: 25000
交货地:
最小起订量为:25000
合计: ¥ 47107.5
