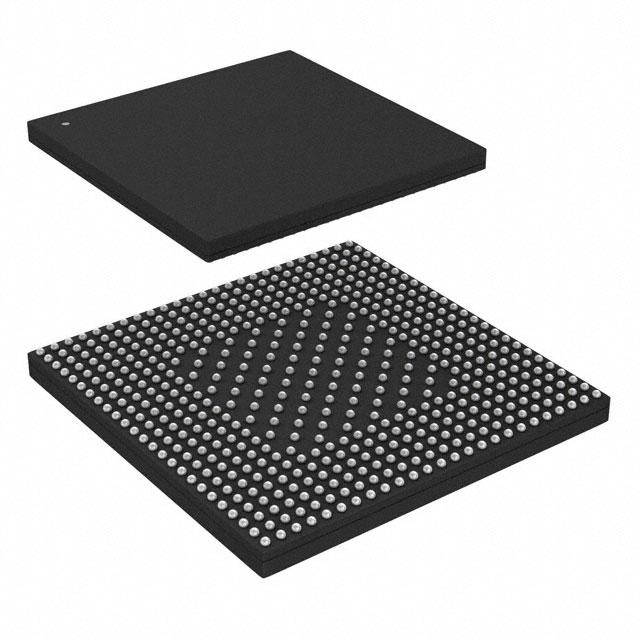

MCIMX7D7DVK10SC

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 + PHY (1),USB 2.0 OTG + PHY (2) 1GHz ROM 2 1.7V 1.9V 1GHz 32KB,16KB 1.8V,3.3V I2C,AC97,CAN,I2S,MMC,PCIe,QSPI,SAI,SD,SDIO,UART,eCSPI 10Mbps,100Mbps,1Gbps 32bit ARM® Cortex®-A7,ARM® Cortex®-M4 多媒体;NEON™ MPE BGA,MAP-BGA 贴片安装 12mm(长度)*12m(宽度)
供应商型号: QNF-MCIMX7D7DVK10SC
供应商: NXP直供
标准整包数: 152
NXP SEMICONDUCTORS 微处理器(MPU) MCIMX7D7DVK10SC

MCIMX7D7DVK10SC概述

    # NXP i.MX 7Dual 系列处理器技术概述

    产品简介


    NXP Semiconductors 推出的 i.MX 7Dual 系列处理器是一款面向低功耗高性能要求的先进处理芯片,广泛应用于多种现代智能设备。该系列处理器采用 ARM Cortex-A7 和 ARM Cortex-M4 异构多核架构,支持运行开放操作系统(如 Linux/Android)和实时操作系统(如 FreeRTOS™),适用于音频、物联网设备、医疗健康、智能家居等多个领域。凭借其卓越的多媒体处理能力和强大的安全性,i.MX 7Dual 成为连接设备和便携式设备的理想选择。
    主要功能
    - 异构多核架构:支持 Cortex-A7 和 Cortex-M4 核心协同工作。
    - 高效多媒体处理:内置多媒体加速器和 NEON 媒体处理器引擎。
    - 多样化的接口:支持多种外设连接方式,如 USB、以太网、摄像头和显示屏。
    应用领域
    - 智能家电
    - 医疗设备
    - 车载娱乐系统
    - 工业控制
    - 可穿戴设备

    技术参数


    基本规格
    - 核心配置:双核 Cortex-A7(频率高达 1.2 GHz)、单核 Cortex-M4
    - 内存支持:32-bit DDR3/DDR3L/LPDDR2/LPDDR3-1066
    - 封装尺寸:12x12 mm(0.4 mm pitch)或 19x19 mm(0.75 mm pitch)
    性能指标
    - 多级缓存系统:支持 L1 指令和数据缓存、L2 统一缓存(512 KB)
    - 电源管理:集成多个 LDO 电压调节器,支持多种低功耗模式
    - 安全特性:支持硬件加密、信任区(TrustZone)技术和防篡改检测

    产品特点和优势


    独特功能
    - 异构多核架构:兼具高性能与低功耗,适合不同应用场景。
    - 高级安全特性:支持硬件加密、安全启动和软件下载功能。
    - 丰富的接口支持:提供 USB、以太网、CAN、I2C 等多种接口。
    市场竞争力
    i.MX 7Dual 在功耗控制、多媒体处理能力以及安全性方面表现优异,尤其适合对实时性和可靠性要求较高的应用。其灵活的接口设计和多样化的功能模块使其在市场上具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    1. 医疗设备:利用高精度 ADC 和低功耗特性,实现医疗设备的数据采集与处理。
    2. 智能家居:通过以太网和无线连接功能,构建家庭自动化控制系统。
    3. 工业控制:结合 CAN 和扩展卡接口,用于工业监控和数据采集。
    使用建议
    - 在选择具体型号时,需根据应用场景确定所需功能(如是否需要 EPDC 或 CAN 接口)。
    - 配合高性能电源管理和散热设计,确保系统的稳定运行。
    - 利用 SDK 和参考设计,快速开发和验证原型机。

    兼容性和支持


    兼容性
    i.MX 7Dual 支持广泛的外设和接口标准,包括 USB、NAND Flash、NOR Flash 和 eMMC 等。其丰富的功能使得该处理器能够轻松集成到现有的硬件平台中。
    支持服务
    NXP 提供详尽的技术文档、开发工具和参考设计,帮助开发者快速上手并优化系统性能。此外,官方技术支持团队随时解答用户的疑问,确保产品顺利部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统无法正常启动 | 检查供电电压和复位信号是否正常。 |
    | 数据传输速率低 | 调整 DDR 配置参数,优化内存带宽。 |
    | 安全认证失败 | 确认密钥配置正确,并更新固件版本。 |

    总结和推荐


    综合评估
    i.MX 7Dual 系列处理器以其高性能、低功耗、多功能和高安全性脱颖而出,特别适合需要异构多核架构的应用场景。其广泛的接口支持和强大的生态系统使其成为开发者的首选。
    推荐结论
    对于需要高效能处理和可靠性的项目,强烈推荐使用 NXP i.MX 7Dual 系列处理器。无论是开发消费级电子产品还是工业级解决方案,这款处理器都能提供卓越的支持和性能保障。

MCIMX7D7DVK10SC参数

参数
以太网速度 10Mbps,100Mbps,1Gbps
最小工作供电电压 1.7V
协处理器/DSP 多媒体;NEON™ MPE
L1缓存指令存储器 32KB,16KB
程序存储器类型 ROM
USB类型 USB 2.0 + PHY (1),USB 2.0 OTG + PHY (2)
内核数 2
速度 1GHz
数据总线宽度 32bit
SATA -
接口类型 I2C,AC97,CAN,I2S,MMC,PCIe,QSPI,SAI,SD,SDIO,UART,eCSPI
I/O电压 1.8V,3.3V
最大工作供电电压 1.9V
最大时钟频率 1GHz
核心处理器 ARM® Cortex®-A7,ARM® Cortex®-M4
长*宽*高 12mm(长度)*12m(宽度)
通用封装 BGA,MAP-BGA
安装方式 贴片安装
应用等级 医疗级
零件状态 在售
包装方式 托盘

MCIMX7D7DVK10SC厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MCIMX7D7DVK10SC数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS MCIMX7D7DVK10SC MCIMX7D7DVK10SC数据手册

MCIMX7D7DVK10SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
152+ $ 17.2261 ¥ 146.4221
760+ $ 16.9505 ¥ 144.0793
1520+ $ 16.5371 ¥ 140.5652
库存: 15200
起订量: 152 增量: 152
交货地:
最小起订量为:152
合计: ¥ 22256.15
