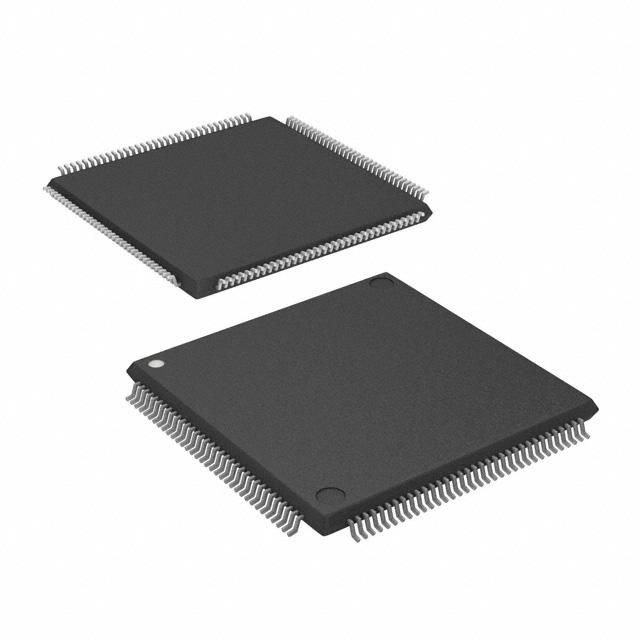

LPC4320FBD144,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.2V~3.6V 204MHz 200KB ROM Brown-out Detect/Reset,DMA,I2S,Motor Control PWM,POR,PWM,WDT 内部 83 2 2.2V 3.6V 204MHz CANbus,EBI,EMI,I2C,IrDA,Microwire,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG A/D 8x10b;D/A 1x10b 32bit ARM® Cortex®-M4/M0 LQFP-144 贴片安装
供应商型号: QNC-LPC4320FBD144,551
供应商: NXP直供
标准整包数: 60
NXP SEMICONDUCTORS 微控制器(MCU) LPC4320FBD144,551

LPC4320FBD144,551概述

    LPC4350/30/20/10: Advanced 32-bit ARM Cortex-M4/M0 Microcontroller

    1. 产品简介


    LPC4350/30/20/10是专为嵌入式应用设计的微控制器,配备了ARM Cortex-M4主处理器和ARM Cortex-M0协处理器。这些微控制器集成了高达264 KB的SRAM,多种高级可配置外设,如状态可配置定时器/脉冲宽度调制(SCTimer/PWM)和串行通用输入输出(SGPIO)接口。此外,还包含了两个高速USB控制器、以太网、LCD显示控制器、外部存储器控制器以及多个数字和模拟外设。它们运行频率最高可达204 MHz,提供了强大的处理能力和丰富的接口选项。

    2. 技术参数


    - 处理器核心:ARM Cortex-M4(主处理器),ARM Cortex-M0(协处理器)
    - 最大频率:204 MHz
    - RAM:高达264 KB SRAM
    - ROM:64 KB ROM,包含引导代码和软件驱动
    - 时钟源:1 MHz到25 MHz晶体振荡器,12 MHz内部RC振荡器,低功耗实时时钟(RTC)晶振
    - PLL:三个PLL允许CPU达到最高频率,第二PLL专用于高速USB,第三个PLL可作为音频PLL
    - USB:两个高速USB控制器(一个带PHY,另一个带ULPI接口)
    - 以太网:10/100 Mbps MAC,支持IEEE 1588时间戳
    - ADC/DAC:两个10位ADC,数据转换速率400 kSamples/s;一个10位DAC,数据转换速率400 kSamples/s
    - GPIO:最多164个通用输入输出引脚
    - 电源:单个3.3 V(2.2 V到3.6 V)电源,具有四种省电模式(睡眠、深度睡眠、关机、深度关机)

    3. 产品特点和优势


    - 高性能处理器:ARM Cortex-M4和Cortex-M0提供了卓越的性能和功耗效率。
    - 内存保护单元(MPU):支持八个区域,确保安全可靠的操作。
    - 调试和跟踪功能:JTAG/SWD,串行跟踪,硬件浮点处理器等。
    - 低功耗设计:提供四种低功耗模式,支持系统在不同功率需求下灵活切换。
    - 丰富外设:包括LCD控制器、SD/MMC卡接口、以太网MAC等,适合各种复杂应用。

    4. 应用案例和使用建议


    LPC4350/30/20/10适用于多种嵌入式应用,例如电机控制、嵌入式音频、工业自动化和电表测量等。对于需要高性能和丰富外设的应用,这些微控制器是理想选择。在实际应用中,可以利用其丰富的外设和低功耗特性来提高系统整体性能,降低功耗。例如,在设计电机控制系统时,可以利用其PWM功能来精确控制电机速度;在实现音频应用时,可以利用其I2S接口来传输高质量音频信号。

    5. 兼容性和支持


    LPC4350/30/20/10具有良好的兼容性,可以与其他标准的电子元器件和开发工具轻松集成。厂商提供全面的技术文档和支持服务,包括参考手册、编程指南和应用笔记等,确保用户能够快速上手并充分利用其功能。

    6. 常见问题与解决方案


    - 问题1:如何正确配置PLL?
    - 解决方案:查阅参考手册,根据应用需求配置相应的PLL设置。
    - 问题2:如何解决功耗问题?
    - 解决方案:合理使用低功耗模式,并根据具体应用场景调整配置。
    - 问题3:如何提高ADC采样精度?
    - 解决方案:通过优化外部电路设计和软件算法,减小噪声干扰,提高采样精度。

    7. 总结和推荐


    综上所述,LPC4350/30/20/10是一款功能强大且高度集成的微控制器,特别适合于需要高性能、低功耗和丰富外设的应用。其独特的技术和优势使其在众多嵌入式应用中表现出色。强烈推荐使用这款微控制器来构建复杂的嵌入式系统。

LPC4320FBD144,551参数

参数
核心处理器 ARM® Cortex®-M4/M0
数据转换器 A/D 8x10b;D/A 1x10b
I/O数量 83
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 2.2V~3.6V
最大时钟频率 204MHz
外设 Brown-out Detect/Reset,DMA,I2S,Motor Control PWM,POR,PWM,WDT
接口类型 CANbus,EBI,EMI,I2C,IrDA,Microwire,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG
速度 204MHz
内核数 2
振荡器类型 内部
程序存储器类型 ROM
RAM大小 200KB
最小工作供电电压 2.2V
EEPROM大小 -
最大工作供电电压 3.6V
程序存储器大小 -
20.1mm(Max)
20.1mm(Max)
1.6mm(Max)
通用封装 LQFP-144
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

LPC4320FBD144,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC4320FBD144,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC4320FBD144,551 LPC4320FBD144,551数据手册

LPC4320FBD144,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 5.9414 ¥ 50.5022
300+ $ 5.8424 ¥ 49.6605
600+ $ 5.6939 ¥ 48.398
库存: 6000
起订量: 60 增量: 60
交货地:
最小起订量为:60
合计: ¥ 3030.13
