OM13089UL

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: LPC54110微控制器开发板
供应商型号: QNF-OM13089UL
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 开发板 OM13089UL

OM13089UL概述

    LPCXpresso54114 用户手册

    产品简介

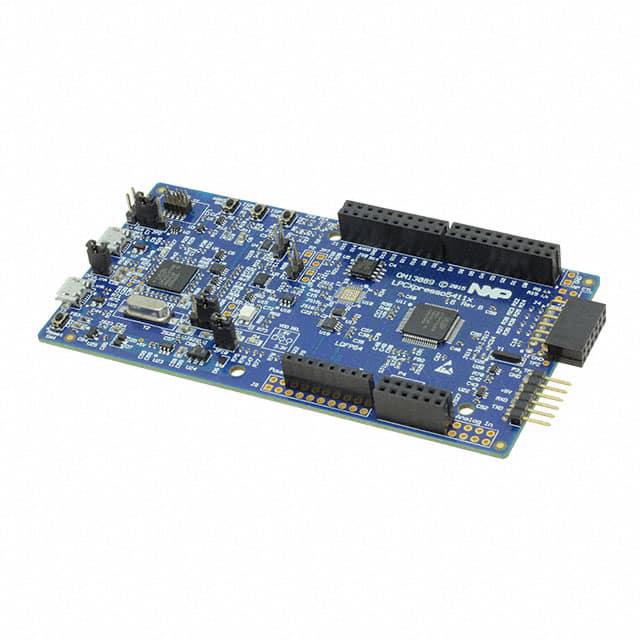

    LPCXpresso54114 是一款由 NXP 半导体公司开发的开发板,专门用于评估和原型设计 NXP 的 LPC54110 系列微控制器(MCU)。该开发板基于 LPC54114J256BD64 MCU 版本。LPCXpresso54114 属于 LPCXpresso 家族的一部分,该家族提供了一套强大的开发系统,适用于 NXP 的 Cortex-M 系列 MCU。

    技术参数


    - 处理器:LPC54114J256BD64 MCU
    - 内存:256KB Flash, 128KB SRAM
    - 调试接口:On-board, high-speed USB-based Link2 debug probe 支持 ARM’s CMSIS-DAP 和 SEGGER J-Link 协议
    - 电源:1.8V 或 3.3V 选择,默认为 3.3V
    - 支持接口:Tri-color LED, Target Reset, ISP, and WAKE 按钮
    - 扩展接口:Arduino UNO 和 PMod 兼容,外部处理控制头,SPI/I2C 桥接器
    - 其他特性:8Mb Macronix MX25R SPI flash, FTDI UART 连接器

    产品特点和优势


    LPCXpresso54114 开发板具有以下显著特点和优势:
    - 多功能调试接口:支持多种调试协议,灵活适配不同需求。
    - 丰富的扩展接口:通过 Arduino UNO 和 PMod 接口可轻松进行外设扩展。
    - 强大的电流测量功能:内置的电流测量电路,便于监控 MCU 的功耗。
    - 灵活的电源选项:可通过跳线选择 1.8V 或 3.3V 供电电压。

    应用案例和使用建议


    LPCXpresso54114 开发板广泛应用于物联网、工业自动化等领域,例如智能家居、机器人控制系统等。使用时建议:
    - 在进行电流测量时确保正确配置电路,避免意外短路导致电流异常。
    - 利用板载的 Arduino UNO 和 PMod 接口快速连接各类传感器和执行器。

    兼容性和支持


    LPCXpresso54114 兼容 Arduino UNO 和 PMod 扩展板,可以方便地连接各类外设。此外,NXP 提供了详细的文档和开发工具支持,如 LPCXpresso IDE,有助于开发者高效地进行开发和调试。

    常见问题与解决方案


    1. 问:如何切换到不同的调试协议?
    - 答:通过跳线配置实现,具体参见用户手册第 6 节。
    2. 问:如何测量 MCU 的电流消耗?
    - 答:通过测量 P2 上的电压,利用公式 \( \text{电流} = \frac{\text{电压}}{4.12\Omega} \) 计算。
    3. 问:如何进行电源电压的选择?
    - 答:通过 JP9 跳线进行选择,具体配置方法请参考用户手册第 5 节。

    总结和推荐


    LPCXpresso54114 开发板凭借其全面的功能和易于配置的特点,非常适合于需要灵活调试和扩展能力的应用场合。对于希望快速上手并进行高效开发的工程师来说,LPCXpresso54114 是一个非常值得推荐的产品。无论是初学者还是经验丰富的开发者,都能从中受益匪浅。

OM13089UL参数

参数
处理器 -
供电 -
芯片平台 LPC54114
运行内存 -
主频 -
协议 -
接口 No
安装方式 固定安装
零件状态 在售
包装方式 散装

OM13089UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13089UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS OM13089UL OM13089UL数据手册

OM13089UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.605 ¥ 494.5368
5+ $ 59.6353 ¥ 486.6242
10+ $ 58.1808 ¥ 474.7553
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 494.53
直接购买
加入购物车
