FS32K146UAT0VMHT

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 112MHz 128KB FLASH 1MB POR,PWM,WDT 内部 89 1 2.7V 5.5V 112MHz CANbus,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 32bit ARM® Cortex®-M4F BGA-100 贴片安装
供应商型号: QNF-FS32K146UAT0VMHT
供应商: NXP直供
标准整包数: 880

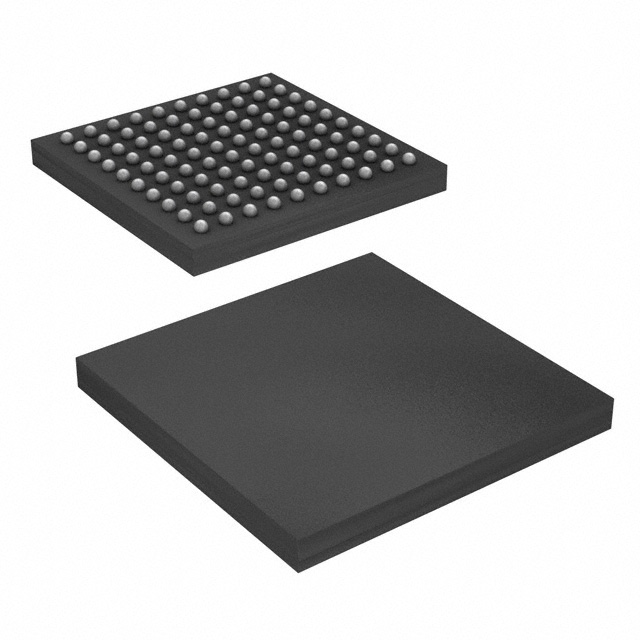

NXP SEMICONDUCTORS 微控制器(MCU) FS32K146UAT0VMHT

FS32K146UAT0VMHT概述

    S32K1xx系列电子元器件产品概述

    1. 产品简介


    S32K1xx系列是恩智浦半导体公司设计的一款高级微控制器(MCU),专为汽车、工业自动化、医疗设备及消费电子产品等高要求领域提供高效能、低功耗解决方案。该系列产品采用了Arm® Cortex-M4F和M0+双核架构,最高运行频率可达112MHz,具备卓越的计算能力和内存管理能力。此外,S32K1xx系列还集成了一系列模拟和数字外设,支持多种通信接口,能够广泛应用于各类智能设备中。

    2. 技术参数


    - 电压范围:2.7 V至5.5 V
    - 工作温度范围:
    - HSRUN模式下:-40°C 至 105°C
    - RUN模式下:-40°C 至 125°C
    - 处理器核心:Arm® Cortex-M4F/M0+,32位CPU,最高频率可达112 MHz,支持1.25 Dhrystone MIPS每MHz。
    - 存储器:
    - 程序闪存:最高可达2 MB,带ECC校验
    - 数据闪存:FlexNVM,最高可达64 KB,支持ECC校验和EEPROM仿真
    - SRAM:最高可达256 KB,带ECC校验
    - FlexRAM:最高可达4 KB,可用作SRAM或EEPROM仿真
    - 电源管理:支持多级电源管理模式(HSRUN、RUN、STOP、VLPR、VLPS),并带有低功耗ARM Cortex-M4F/M0+内核。
    - 外设:
    - ADC:最多两个12位模数转换器,每个模块最多支持32通道输入
    - 通信接口:包含多达三个低功耗通用异步收发传输器(LPUART/LIN)、三个低功耗串行外设接口(LPSPI)、两个低功耗I²C(LPI2C)模块等
    - 安全性:内置加密服务引擎(CSEc),支持完整的加密功能
    - 时钟:支持4至40 MHz的快速外部振荡器(SOSC)、48 MHz的快内部RC振荡器(FIRC)、8 MHz的慢内部RC振荡器(SIRC)等

    3. 产品特点和优势


    S32K1xx系列的主要优势在于其高性能的处理能力、强大的电源管理和广泛的通信接口。具体如下:
    - 高性能:配备Arm® Cortex-M4F/M0+双核架构,具备出色的数据处理能力。
    - 安全性:集成加密服务引擎(CSEc),为系统提供了全面的安全保障。
    - 扩展性强:支持多种外设接口和灵活的内存配置,满足不同应用场景的需求。
    - 节能高效:低功耗设计,适用于需要长时间工作的便携式设备。

    4. 应用案例和使用建议


    S32K1xx系列已广泛应用于智能传感器、物联网设备、汽车电子、工业控制系统等领域。例如,在智能家居系统中,该芯片可以通过多种通信接口连接各种传感器和执行器,实现远程监控和控制。在工业自动化环境中,它可以作为中央处理单元,控制多个子系统协同工作。对于使用中的用户来说,建议根据具体的应用需求选择适当的供电电压和工作模式,以达到最佳性能和能源效率。

    5. 兼容性和支持


    S32K1xx系列具有广泛的兼容性,可以与其他标准硬件平台无缝对接。同时,恩智浦提供了丰富的软件开发工具包(SDK),包括NXP S32 Design Studio和IAR Embedded Workbench等,以简化开发流程。此外,用户还可以获得官方技术支持,确保开发过程中的问题得到及时解决。

    6. 常见问题与解决方案


    - 问题1:在HSRUN模式下尝试进行CSEc操作或EEPROM写入时失败。
    - 解决方案:将模式切换至RUN模式(80 MHz),然后再执行相关操作。

    - 问题2:程序运行过程中出现异常复位。
    - 解决方案:检查系统的电压和时钟信号是否稳定,必要时调整外部振荡器频率或重启设备。

    7. 总结和推荐


    S32K1xx系列凭借其出色的性能、安全性和灵活性,在众多嵌入式系统应用中展现出极高的竞争力。如果您正在寻找一款适合高端应用的MCU,那么S32K1xx系列无疑是您的理想选择。无论是追求高性能的汽车电子系统还是对成本敏感的消费类电子产品,这款产品都能为您提供满意的解决方案。因此,我们强烈推荐在您的项目中考虑使用S32K1xx系列电子元器件。

FS32K146UAT0VMHT参数

参数
接口类型 CANbus,FlexIO,I2C,LINbus,SPI,UART,USART
最大工作供电电压 5.5V
振荡器类型 内部
核心处理器 ARM® Cortex®-M4F
I/O数量 89
最小工作供电电压 2.7V
外设 POR,PWM,WDT
EEPROM大小 4 x 8
程序存储器类型 FLASH
程序存储器大小 1MB
数据转换器 -
速度 112MHz
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 2.7V~5.5V
RAM大小 128KB
最大时钟频率 112MHz
内核数 1
通用封装 BGA-100
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘

FS32K146UAT0VMHT厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K146UAT0VMHT数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K146UAT0VMHT FS32K146UAT0VMHT数据手册

FS32K146UAT0VMHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
880+ $ 8.525 ¥ 69.564
4400+ $ 8.3886 ¥ 68.451
8800+ $ 8.184 ¥ 66.7814
库存: 880
起订量: 880 增量: 176
交货地:
最小起订量为:880
合计: ¥ 61216.32
