OM13098UL

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: LPC54600微控制器开发板
供应商型号: 568-13458-ND
供应商: Digi-Key
标准整包数: 1

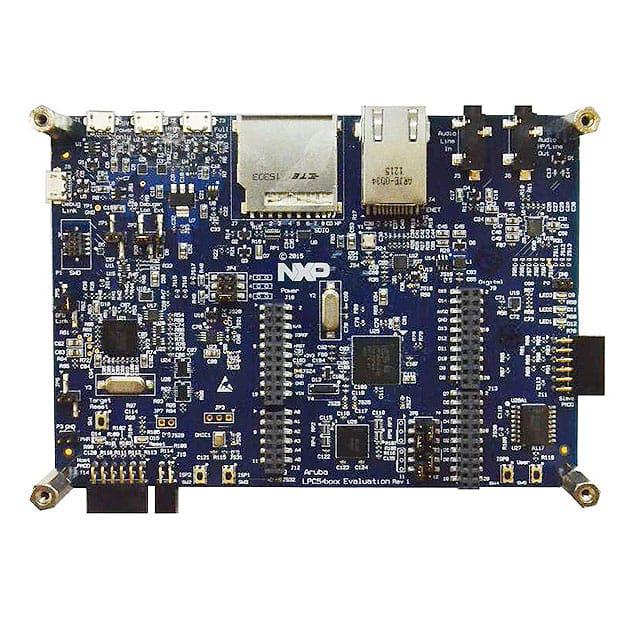

NXP SEMICONDUCTORS 开发板 OM13098UL

OM13098UL概述

    LPCXpresso546x8/540xx/54S0xx 开发板技术手册

    1. 产品简介


    LPCXpresso546x8/540xx/54S0xx 开发板是由 NXP 半导体公司设计的一系列开发工具,旨在为 NXP 的 LPC Cortex-M 系列微控制器(MCU)提供强大的开发平台。这些开发板广泛应用于各种开发工具,如 NXP 的 MCUXpresso IDE。本产品系列包括 LPCXpresso54608 (OM13092),LPCXpresso54618 (OM13094 CAN-FD Kit 内部包含),LPCXpresso54628 (OM13098),LPCXpresso54018 (OM40003),以及 LPCXpresso54S018 (LPC54S018-EVK) 等型号。
    这些开发板共享相同的设计,并且由 NXP 设计用于评估和原型设计目的。除了安装的不同 MCU 功能外,它们没有功能上的差异。这些开发板使用 BGA180 封装,主要区别在于安装的 MCU 不同。

    2. 技术参数


    - 主控芯片:LPC546x8、LPC540xx 和 LPC54S0xx 家族的 MCU。
    - 主频:LPC54628 达到 220 MHz,LPC54018 和 LPC54S018 达到 180 MHz。
    - 存储器:128 Mb Quad-SPI 闪存和 128 Mb SDRAM。
    - 电源管理:板载 3.3V 调压器。
    - 接口:支持 USB HS/FS、以太网、全尺寸 SD/MMC 卡槽等。
    - 外设:数字麦克风、音频编解码器、加速度计、3.3V 供电。
    - 显示屏:LPCXpresso54S018 配备 272x480 彩色 LCD 屏幕(可单独购买)。
    - 工作电压:支持 1.8 V 或 3.3 V 构建配置。

    3. 产品特点和优势


    - 强大的调试能力:内置高带宽 USB Debug 探针,支持 CMSIS-DAP 和 SEGGER J-Link 协议选项。
    - 丰富的扩展接口:包括 Arduino UNO 兼容扩展位、PMod 扩展端口等,方便硬件开发。
    - 灵活的电源配置:支持 1.8 V 和 3.3 V 两种电源配置,适用于不同的应用场景。
    - 全面的接口支持:集成多种通信接口,如高速 USB、全速 USB、以太网、SD/MMC 卡槽等,便于集成不同外设。
    - 高性能 MCU:支持高速运行的 MCU,适合高性能嵌入式系统应用。

    4. 应用案例和使用建议


    LPCXpresso546x8/540xx/54S0xx 开发板广泛应用于嵌入式系统的开发、测试和验证。以下是一些典型的应用场景:
    - 工业自动化:利用其丰富的外设和高性能 MCU,可用于实现工业传感器的数据采集和处理。
    - 消费电子:通过灵活的扩展接口和高带宽 USB 接口,可用于开发智能家居设备、音频设备等。
    - 汽车电子:支持 CAN-FD 的特性使其成为汽车电子系统的理想选择,用于车载通信和控制。
    使用建议:
    - 在开发过程中,建议结合 MCUXpresso IDE 进行软件调试,以充分利用内置的 Debug 探针功能。
    - 使用 PMod 扩展端口进行外设扩展时,注意确保电源稳定,以避免由于电流不足导致的系统不稳定。

    5. 兼容性和支持


    LPCXpresso546x8/540xx/54S0xx 开发板与其他 NXP 产品具有良好的兼容性,特别是与 NXP 的其他 MCU 和相关开发工具。NXP 提供详尽的技术文档和支持资源,包括:
    - 官方网站:http://www.nxp.com
    - 技术支持邮箱:salesaddresses@nxp.com

    6. 常见问题与解决方案


    - 问题:如何重新编程 Link2 内部闪存?
    - 解决方案:使用 Jumper JP5 拨到 “Jumper shunted” 位置,启用 DFU 引导模式。然后使用 LPCScrypt 工具或 MCUXpresso IDE 进行重新编程。

    - 问题:如何连接外部 Debug 探针?
    - 解决方案:打开 JP1 跳线,将 Link2 Debug 探针连接到目标 MCU 的 SWD 接口。

    7. 总结和推荐


    LPCXpresso546x8/540xx/54S0xx 开发板凭借其强大的硬件支持、丰富的扩展接口和出色的调试能力,非常适合于各种嵌入式系统项目的开发。无论是工业自动化、消费电子还是汽车电子,这些开发板都能提供卓越的性能和灵活性。强烈推荐在需要高性能和多功能开发平台的项目中使用这些开发板。
    以上内容总结了 LPCXpresso546x8/540xx/54S0xx 开发板的技术参数、产品特点、应用场景及使用建议,以及厂商提供的支持信息。希望对您的开发项目有所帮助。

OM13098UL参数

参数
处理器 -
供电 -
芯片平台 LPC54628
运行内存 -
主频 -
协议 -
接口 Ethernet,SPI,UART,USB
安装方式 固定安装
零件状态 在售
包装方式 散装

OM13098UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13098UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS OM13098UL OM13098UL数据手册

OM13098UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 302.5776 ¥ 2532.1963
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2532.19
直接购买
加入购物车
