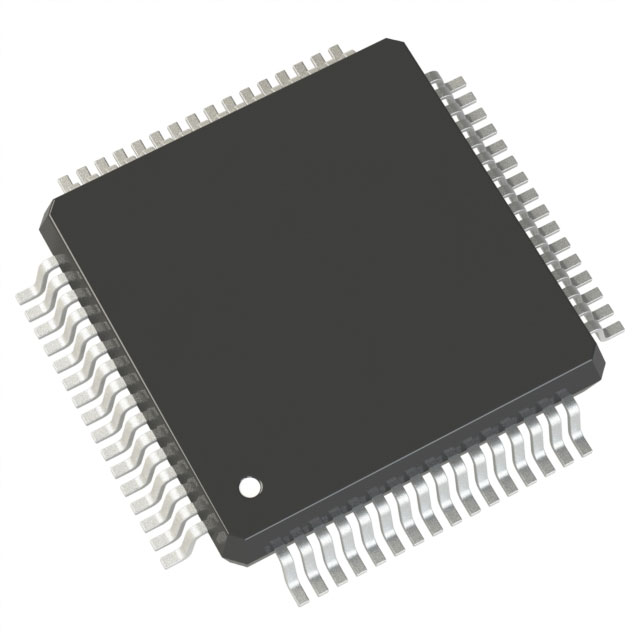

FS32K146HFT0MLHR

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 80MHz 128KB FLASH 1MB POR,PWM,WDT 内部 58 1 2.7V 5.5V 80MHz CANbus,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 32bit ARM® Cortex®-M4F LQFP-64 贴片安装,黏合安装
供应商型号: QNF-FS32K146HFT0MLHR
供应商: NXP直供
标准整包数: 1500
NXP SEMICONDUCTORS 微控制器(MCU) FS32K146HFT0MLHR

FS32K146HFT0MLHR概述

    S32K1xx 数据手册解析

    产品简介


    S32K1xx 系列电子元器件是恩智浦(NXP)公司推出的一款高性能微控制器。它涵盖了从低端到高端的应用需求,适用于汽车、工业自动化、物联网等多种领域。主要类型包括 S32K116、S32K118、S32K142、S32K142W、S32K144、S32K144W、S32K146 和 S32K148 等型号。这些型号提供了不同的内存配置和外设集,以满足不同应用的需求。

    技术参数


    - 电压范围:2.7V 至 5.5V
    - 温度范围:运行模式下,环境温度为 -40°C 到 105°C;高速运行模式(HSRUN)下,环境温度为 -40°C 到 150°C。
    - CPU:ARM Cortex-M4F/M0+ 核心,支持高达 112MHz 频率(HSRUN 模式),每 MHz 支持 1.25 DMIPS(Dhrystone MIPS)。
    - 内存:
    - 最大 2MB 的程序闪存(具有 ECC 校验)
    - 64KB 的 FlexNVM(用于数据闪存和 EEPROM 模拟,具有 ECC 校验)
    - 最大 256KB 的 SRAM(具有 ECC 校验)
    - 最多 4KB 的 FlexRAM 可作为 SRAM 或 EEPROM 模拟使用
    - 电源管理:多种电源模式,包括 HSRUN、RUN、STOP、VLPR 和 VLPS 模式。
    - 时钟接口:
    - 快速外部振荡器(SOSC)频率范围为 4 MHz 至 40 MHz,最高可支持 50 MHz 外部方波输入。
    - 快速内部 RC 振荡器(FIRC)频率为 48 MHz。
    - 慢速内部 RC 振荡器(SIRC)频率为 8 MHz。
    - 低功耗振荡器(LPO)频率为 128 kHz。
    - 系统相位锁定环(SPLL)频率高达 112 MHz(HSRUN 模式)。
    - 最高 20 MHz 的 TCLK 和 25 MHz 的 SWDCLK。
    - 模拟模块:
    - 最多两个 12 位模数转换器(ADC),每个模块最多有 32 个模拟输入通道。
    - 一个模拟比较器(CMP),带有 8 位数字到模拟转换器(DAC)。

    产品特点和优势


    S32K1xx 系列具有以下显著优势:
    - 高性能处理器:内置 ARM Cortex-M4F/M0+ 核心,能够高效处理复杂运算任务。
    - 多功能通信接口:提供多个低功耗串行接口(LPUART、LPSPI、LPI2C、FlexCAN)以及以太网接口(支持 10/100 Mbps IEEE-1588 标准)。
    - 强大的安全特性:集成 CSEc 安全引擎,支持多种加密算法。
    - 灵活的电源管理:支持多种低功耗模式,确保能源效率。
    - 丰富的存储选项:多种类型的内存配置,支持 EEPROM 模拟,适合不同应用需求。
    - 高性能的时钟和定时功能:多个定时器和计数器模块,支持精确的时序控制。

    应用案例和使用建议


    S32K1xx 系列广泛应用于汽车、工业自动化、物联网等领域。例如,在工业自动化系统中,它可用于传感器数据采集和处理,利用其高性能处理器和丰富的通信接口进行实时数据传输和控制。对于 IoT 设备,可以利用其低功耗特性实现长期稳定的无线连接。
    使用建议:
    - 在设计中合理配置电源模式,以提高能效并延长电池寿命。
    - 利用 FlexNVM 和 FlexRAM 实现数据存储和缓存,减少对外部存储器的依赖。
    - 注意在 HSRUN 模式下避免同时执行 CSEc(Security)或 EEPROM 写入操作,确保系统稳定性和安全性。

    兼容性和支持


    - 兼容性:S32K1xx 系列支持多种外设接口,如 UART、SPI、I2C 等,方便与其他设备和系统集成。
    - 开发工具和支持:NXP 提供了丰富的开发工具,包括 NXP S32 Design Studio(GCC + SDK)、IAR、GHS、Arm 等。同时,NXP 还提供详细的文档和社区支持,帮助开发者快速上手和解决问题。

    常见问题与解决方案


    - 问题:如何切换不同电源模式?
    - 解决方案:通过寄存器配置和编程 API 实现,具体请参考相关手册和文档。
    - 问题:在 HSRUN 模式下执行 CSEc 或 EEPROM 操作时出现错误标志。
    - 解决方案:切换到 RUN 模式后再执行这些操作,以避免错误。

    总结和推荐


    S32K1xx 系列是一款集高性能、多功能和安全性于一体的微控制器,非常适合应用于多种复杂的应用场景。其广泛的内存配置和丰富的外设选择使其具有很高的灵活性和扩展性。强烈推荐开发人员在需要高性能、低功耗和安全性的项目中考虑使用 S32K1xx 系列产品。

FS32K146HFT0MLHR参数

参数
数据转换器 -
程序存储器大小 1MB
外设 POR,PWM,WDT
内核数 1
核心处理器 ARM® Cortex®-M4F
EEPROM大小 4 x 8
接口类型 CANbus,FlexIO,I2C,LINbus,SPI,UART,USART
程序存储器类型 FLASH
RAM大小 128KB
电压-电源(Vcc/Vdd) 2.7V~5.5V
I/O数量 58
振荡器类型 内部
最小工作供电电压 2.7V
速度 80MHz
最大工作供电电压 5.5V
数据总线宽度 32bit
最大时钟频率 80MHz
通用封装 LQFP-64
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FS32K146HFT0MLHR厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K146HFT0MLHR数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K146HFT0MLHR FS32K146HFT0MLHR数据手册

FS32K146HFT0MLHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 6.65 ¥ 54.264
7500+ $ 6.5436 ¥ 53.3958
15000+ $ 6.384 ¥ 52.0934
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 81396
