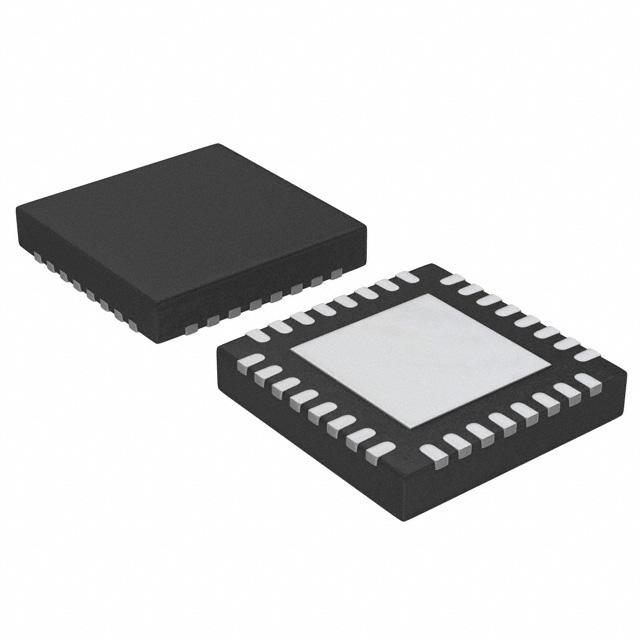

LPC804M101JHI33Y

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 15MHz 4KB FLASH 32KB Brown-out Detect/Reset,POR,PWM,WDT 内部 30 1 1.71V 3.6V 15MHz I2C,SPI,UART,USART A/D 12x12b,D/A 1x10b 32bit ARM® Cortex®-M0+ HVQFN-32 贴片安装 5mm*5mm*850μm
供应商型号: 14M-LPC804M101JHI33Y
供应商: 云汉优选
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC804M101JHI33Y

LPC804M101JHI33Y概述

    LPC804: 32-bit Arm Cortex-M0+ Microcontroller

    1. 产品简介


    LPC804 是一款基于 Arm Cortex-M0+ 架构的高性能、低功耗 32 位微控制器(MCU),运行频率最高可达 15 MHz。该系列 MCU 配备 32 KB 的闪存和 4 KB 的静态随机存储器(SRAM),是复杂系统设计的理想选择。其丰富的外设和灵活的功能配置使其适用于多种工业、消费类和嵌入式控制应用。
    LPC804 支持广泛的通信接口和模拟模块,如 I2C、USART、SPI、ADC、DAC 和触摸感应功能。它具备强大的可编程逻辑单元(PLU)和模式匹配引擎,适合需要实时处理的复杂应用场景。

    2. 技术参数


    以下是 LPC804 的主要技术参数和性能指标:
    - 处理器核心: Arm Cortex-M0+, 单周期乘法器,I/O 访问速度快。
    - 时钟频率: 最高 15 MHz。
    - 内存: 32 KB 闪存,4 KB SRAM。
    - 外设:
    - 多达 30 个通用输入输出(GPIO)引脚。
    - CRC 引擎、电容式触摸感应接口、多速率定时器(MRT)、自唤醒定时器(WKT)。
    - 一个 12 位模数转换器(ADC)、一个 10 位数字模拟转换器(DAC)、模拟比较器。
    - 两个 I2C 接口、两个 USART 接口、一个 SPI 接口。
    - Free Running 振荡器(FRO),支持多种频率选项。
    - 电源管理: 提供睡眠模式、深度睡眠模式、掉电模式和深度掉电模式。
    - 供电范围: 单电源供电(1.71 V 至 3.6 V)。
    - 工作温度范围: -40°C 至 +105°C。
    - 封装形式: WLCSP20、TSSOP20、TSSOP24、HVQFN33。

    3. 产品特点和优势


    - 强大的处理能力: 内置高效的 Cortex-M0+ 核心,支持高频率运行。
    - 多样化的外设: 提供丰富的通信和模拟接口,适用于多种工业和消费级应用。
    - 低功耗设计: 多种省电模式,帮助延长电池寿命。
    - 灵活配置: GPIO 和外设通过开关矩阵灵活分配,适配不同的设计需求。
    - 安全性: 支持代码读保护(CRP)和闪存内应用编程(IAP)。

    4. 应用案例和使用建议


    LPC804 的应用范围广泛,包括但不限于以下领域:
    - 传感器网关: 高效处理多传感器数据,提供快速响应。
    - 电机控制: 精确控制多个电机通道,支持多速率定时器。
    - 便携设备: 小尺寸和低功耗设计使其适合手持设备。
    使用建议:
    - 在设计中充分利用 PLU 和模式匹配引擎来减少外部逻辑芯片的需求。
    - 在深度睡眠模式下确保关键外设的唤醒能力,以提高整体能效。
    - 对于高温环境,需注意散热设计并测试其在极端条件下的表现。

    5. 兼容性和支持


    LPC804 提供多种封装选项,便于不同电路板设计的选择。同时,NXP 提供完整的开发工具链和支持文档,包括 IDE、SDK 和参考设计,助力开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法进入深睡模式 | 检查电源设置,确保唤醒引脚未被占用。 |
    | 外设通信中断频繁 | 调整波特率或检查信号完整性。 |
    | 软件无法调试 | 确认 SWD 配置正确,复位硬件连接。 |

    7. 总结和推荐


    LPC804 是一款性价比极高的 32 位 MCU,凭借其强大的功能集、低功耗特性和广泛的适用性,非常适合各种嵌入式系统的设计需求。推荐将其用于需要高效处理能力和灵活外设配置的应用场景。
    总结优劣:
    - 优点:
    - 强大的 Cortex-M0+ 核心,支持高频率运行。
    - 丰富的外设集成,无需额外扩展。
    - 灵活的电源管理和安全机制。
    - 劣势:
    - 较小的闪存容量限制了复杂应用程序的部署。
    总体而言,LPC804 是一款值得推荐的 32 位微控制器,特别适合需要高效处理能力和多样化功能的工业及消费电子产品。

LPC804M101JHI33Y参数

参数
程序存储器大小 32KB
电压-电源(Vcc/Vdd) 1.71V~3.6V
最小工作供电电压 1.71V
接口类型 I2C,SPI,UART,USART
核心处理器 ARM® Cortex®-M0+
最大工作供电电压 3.6V
数据转换器 A/D 12x12b,D/A 1x10b
程序存储器类型 FLASH
I/O数量 30
速度 15MHz
RAM大小 4KB
内核数 1
最大时钟频率 15MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据总线宽度 32bit
EEPROM大小 -
振荡器类型 内部
长*宽*高 5mm*5mm*850μm
通用封装 HVQFN-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LPC804M101JHI33Y厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC804M101JHI33Y数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC804M101JHI33Y LPC804M101JHI33Y数据手册

LPC804M101JHI33Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
