P1011NXN2DFB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 + PHY (2) 800MHz L1/L2 CACHE 1 533MHz 32KB 1.5V,1.8V,2.5V,3.3V DUART,I2C,MMC,SD,SPI 10Mbps,100Mbps,1Gbps 32bit PowerPC e500v2 BGA 贴片安装
供应商型号: CY-P1011NXN2DFB
供应商: Avnet
标准整包数: 1

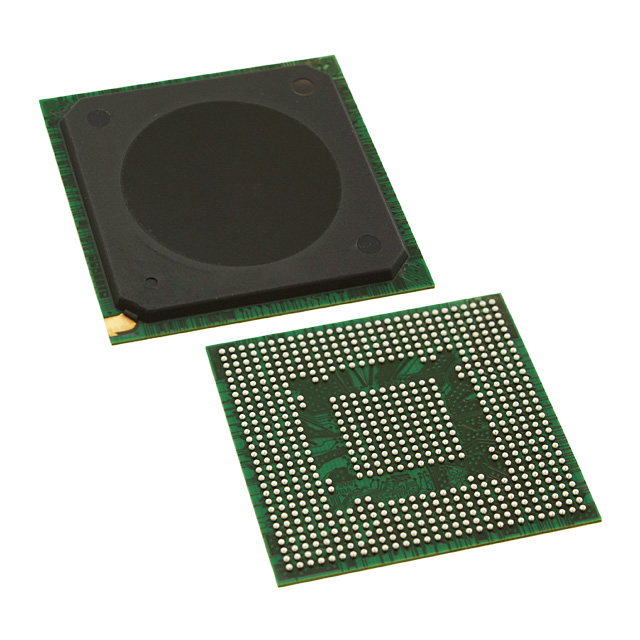

NXP SEMICONDUCTORS 微处理器(MPU) P1011NXN2DFB

P1011NXN2DFB概述

    # QorIQ P1011 和 P1020 通信处理器的技术综述

    产品简介


    QorIQ P1011 和 P1020 是由 Freescale Semiconductor 推出的下一代通讯处理器,专为满足现代网络和电信应用需求而设计。这些处理器基于高性能 Power Architecture® e500 核心构建,旨在提供卓越的可靠性、安全性和服务质量(QoS)。P1011 和 P1020 主要面向多服务网关、以太网交换机控制器、无线局域网接入点以及高性能通用控制处理器等领域,尤其适用于对热管理有严格要求的应用场景。

    技术参数


    | 参数项 | 描述 |

    | 核心 | 单核(P1011)或双核(P1020),运行频率 533–800 MHz |
    | L2 缓存 | 256 KB,带 ECC 功能,可配置为 SRAM 或存储缓存 |
    | 以太网端口 | 三个 10/100/1000 Mbps 增强型三速以太网控制器(eTSEC),支持 TCP/IP 加速、分类及 IEEE 1588 时间戳功能 |
    | 高速接口 | 四通道 SerDes(至 3.125 GHz),两个 PCI Express 控制器,两个 SGMII 接口 |
    | 存储接口 | 支持 32 位 DDR2/DDR3 SDRAM 内存控制器 |
    | USB 接口 | 两个高速 USB 2.0 控制器,支持主机和设备模式 |
    | 安全引擎 | 集成加密算法支持(如 3DES、AES、RSA/ECC、MD5/SHA 等),支持常见协议加密 |
    | 其他外设 | 包括双 UART、I²C、定时器、增强型本地总线控制器(eLBC)、16 个通用 GPIO 引脚 |
    | 封装类型 | 689 引脚线焊电源球栅阵列封装(TEPBGA2) |

    产品特点和优势


    QorIQ P1011 和 P1020 的核心优势在于其出色的灵活性和强大的安全性。通过集成的 256 KB L2 缓存和 ECC 错误校正功能,处理器能够显著提升数据处理的可靠性和性能。此外,它们提供了丰富的接口选项,使得在复杂网络环境中实现多种协议支持变得轻松便捷。特别是其灵活的双核或多核架构设计,允许客户根据具体需求调整性能配置,从而优化成本效益。

    应用案例和使用建议


    在实际应用中,P1011 和 P1020 能够胜任诸如多服务路由器、企业网关等多种角色。例如,在智能家居网关项目中,可以通过利用其强大的网络接口能力和多核并行处理能力来实现更高效的数据转发;而在工业自动化系统里,则可以借助其高温适应性和强大外设扩展能力来应对恶劣的工作环境。为了更好地发挥这些处理器的优势,在设计时应注意合理分配各模块之间的资源,确保系统整体效率最大化。

    兼容性和支持


    P1011 和 P1020 与 QorIQ P2 平台的产品保持针脚兼容,这意味着开发者可以在现有硬件基础上快速升级产品线而不需改变电路板布局。同时,Freescale 提供了全面的技术文档和支持服务,包括详细的参考设计指南和开发工具链,有助于加速产品研发进程。

    常见问题与解决方案


    1. 问题: 系统启动失败
    解决方案: 检查电源电压是否符合规范,并确认所有必要的引脚已正确连接。
    2. 问题: 数据传输速度慢
    解决方案: 调整相关的寄存器设置以启用更高的吞吐量模式。
    3. 问题: 温度过高导致系统不稳定
    解决方案: 使用散热片或风扇辅助降温,并检查散热系统的有效性。

    总结和推荐


    总体而言,QorIQ P1011 和 P1020 是一款极具竞争力的通讯处理器,它不仅具备领先的性能指标,还拥有广泛的适用范围和强大的软件兼容性。对于需要高性能且注重节能效果的设计项目来说,这是一个非常理想的选择。因此,强烈推荐给那些正在寻找高性能嵌入式计算解决方案的企业和个人。

P1011NXN2DFB参数

参数
接口类型 DUART,I2C,MMC,SD,SPI
数据总线宽度 32bit
最小工作供电电压 -
协处理器/DSP -
程序存储器类型 L1/L2 CACHE
USB类型 USB 2.0 + PHY (2)
核心处理器 PowerPC e500v2
最大工作供电电压 -
I/O电压 1.5V,1.8V,2.5V,3.3V
SATA -
L1缓存指令存储器 32KB
以太网速度 10Mbps,100Mbps,1Gbps
速度 800MHz
最大时钟频率 533MHz
内核数 1
通用封装 BGA
安装方式 贴片安装
包装方式 散装,托盘

P1011NXN2DFB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

P1011NXN2DFB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS P1011NXN2DFB P1011NXN2DFB数据手册

P1011NXN2DFB封装设计

查看详情并下载
Symbol
Footprint
3D Model
