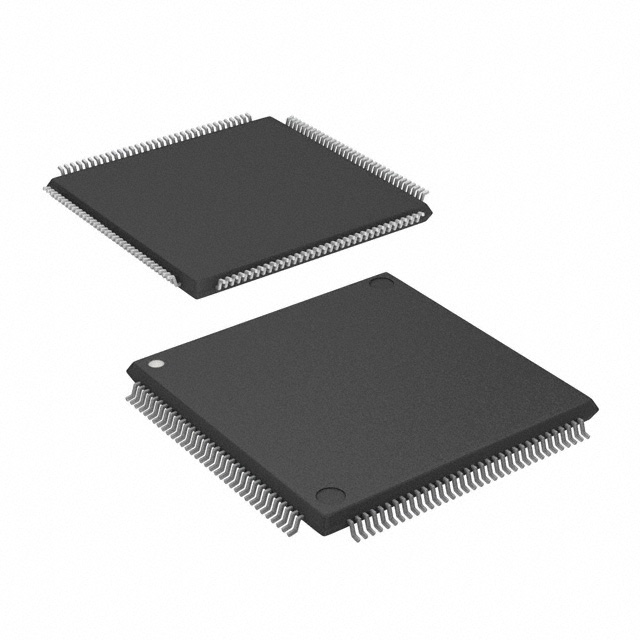

LPC4088FBD144,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.4V~3.6V 120MHz 96KB FLASH 512KB Brown-out Detect/Reset,DMA,I²S,LCD,POR,PWM,WDT 内部 165 1 2.4V 3.6V 120MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG 4032 x 8 A/D 8x12b,D/A 1x10b 32bit ARM® Cortex®-M4 LQFP-144 贴片安装
供应商型号: 568-14523-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC4088FBD144,551

LPC4088FBD144,551概述

    LPC408x/7x 32-bit ARM Cortex-M4 微控制器技术手册

    1. 产品简介


    LPC408x/7x 是基于ARM Cortex-M4内核的数字信号控制器,适用于需要高集成度和低功耗的应用场合。此微控制器集成了众多高级功能,如单周期数字信号处理和SIMD指令,提供了高效的嵌入式系统解决方案。它广泛应用于通讯、工业、医疗、消费电子和汽车等领域。

    2. 技术参数


    - 处理器核心: ARM Cortex-M4处理器,运行频率最高可达120 MHz
    - 内存:
    - 最大512 KB闪存,96 KB SRAM,高达4032字节EEPROM
    - 内置Flash加速器,提升代码执行性能
    - 外设:
    - 多达165个通用I/O引脚
    - 多个UART,SSP,I2C,I2S接口
    - 具备Quad SPI接口
    - 带片上PHY的USB 2.0全速双端口控制器
    - 支持外部存储器控制的EMC
    - 独立的LCD控制器,支持STN和TFT显示器
    - 电源与工作条件:
    - 单电源:3.3V (2.4V至3.6V)
    - 温度范围:-40°C 至 85°C
    - 封装:
    - LQFP208, TFBGA208, TFBGA180, LQFP144, TFBGA80, 和 LQFP80

    3. 产品特点和优势


    - 高性能: 高达120 MHz的CPU时钟频率,支持单周期数字信号处理和SIMD指令
    - 丰富的外设: 包括多种通信接口、模拟转换器及数字信号处理器件
    - 灵活的电源管理: 四种电源模式(休眠、深休眠、掉电和深度掉电),提供强大的电源控制功能
    - 集成浮点单元: 提供硬件支持的浮点运算
    - 多功能I/O引脚: 可配置为多种功能,适用于不同应用需求
    - 宽泛的应用领域: 从工业控制到消费电子,广泛应用于各种嵌入式系统

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 用于自动化控制器和机器人控制系统
    - 医疗扫描设备: 提供稳定的多通道ADC和信号处理能力
    - 消费电子: 在音频解码器和打印机中提供高效的数据处理能力
    使用建议:
    - 功耗管理: 根据具体应用场景选择合适的电源模式以优化能效
    - 内存管理: 合理分配闪存和SRAM资源,避免资源浪费
    - 系统启动与调试: 利用JTAG和SWD接口进行快速系统启动和故障排查

    5. 兼容性和支持


    - 兼容性: 与LPC24xx/23xx和LPC178x/7x系列设备引脚兼容,易于系统迁移
    - 技术支持: 提供详尽的技术文档、示例代码及社区支持,便于开发者快速上手

    6. 常见问题与解决方案


    - 问: 如何解决电源电压不稳问题?
    - 答: 使用内置的Brownout检测电路,设置合适的电压阈值来确保系统的稳定性
    - 问: 如何配置多个中断源?
    - 答: 利用NVIC(嵌套向量中断控制器)对每个中断源进行独立配置
    - 问: 如何实现外部存储器的访问?
    - 答: 通过EMC(外部存储器控制器)接口,可以轻松实现对异步静态和动态存储器的访问

    7. 总结和推荐


    LPC408x/7x是一款高度集成的32位ARM Cortex-M4微控制器,拥有出色的性能和广泛的外设集成,适用于多种嵌入式系统设计。无论是工业自动化还是消费电子产品,这款控制器都能提供卓越的性能和灵活的配置选项。因此,强烈推荐给需要高效能、高集成度和强大处理能力的应用项目。

LPC4088FBD144,551参数

参数
电压-电源(Vcc/Vdd) 2.4V~3.6V
核心处理器 ARM® Cortex®-M4
程序存储器类型 FLASH
数据转换器 A/D 8x12b,D/A 1x10b
最小工作供电电压 2.4V
内核数 1
振荡器类型 内部
最大工作供电电压 3.6V
I/O数量 165
EEPROM大小 4032 x 8
RAM大小 96KB
最大时钟频率 120MHz
速度 120MHz
程序存储器大小 512KB
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG
外设 Brown-out Detect/Reset,DMA,I²S,LCD,POR,PWM,WDT
数据总线宽度 32bit
20.1mm(Max)
20.1mm(Max)
1.45mm(Max)
通用封装 LQFP-144
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC4088FBD144,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC4088FBD144,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC4088FBD144,551 LPC4088FBD144,551数据手册

LPC4088FBD144,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.2656 ¥ 136.1227
10+ $ 11.2944 ¥ 94.52
60+ $ 10.8006 ¥ 90.3873
120+ $ 10.1724 ¥ 85.1304
300+ $ 9.9871 ¥ 83.5797
540+ $ 9.9253 ¥ 83.0625
1020+ $ 9.7328 ¥ 81.4513
库存: 46
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 136.12
