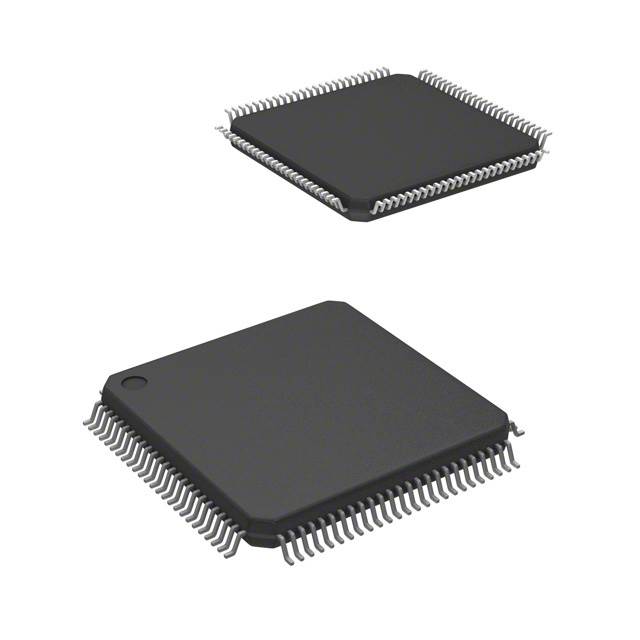

LPC1519JBD100E

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.4V~3.6V 72MHz 36KB FLASH 256KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 76 1 2.4V 3.6V 72MHz CANbus,I2C,SPI,UART,USART 4 x 8 A/D 24x12b 32bit ARM® Cortex®-M3 QFP 贴片安装
供应商型号: 568-11342-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC1519JBD100E

LPC1519JBD100E概述

    # LPC15xx系列32位ARM Cortex-M3微控制器技术手册

    产品简介


    LPC15xx系列是基于ARM Cortex-M3内核的微控制器,专为嵌入式应用设计,具有丰富的外设和极低的功耗特性。ARM Cortex-M3是一款下一代处理器核心,提供了系统级增强功能,如增强的调试特性以及更高水平的支持模块集成。
    LPC15xx系列支持最高达72MHz的CPU频率。ARM Cortex-M3 CPU包含三级流水线,并采用哈佛架构,拥有独立的指令和数据总线,以及第三条用于外设的总线。其内置的预取单元支持推测性分支操作。该系列集成了高达256KB的闪存、32KB的ROM、4KB的EEPROM和高达36KB的SRAM。
    主要外围设备包括一个全速USB 2.0设备、两个SPI接口、三个USART接口、一个快速模式Plus I²C接口、一个CAN控制器模块、一个带有四个可配置多功能状态计时器(SCTimer/PWM)的PWM/计时器子系统,配备输入预处理单元、一个独立电源供应且带有专用振荡器的实时时钟模块、两个12通道/12位、2Msamples/s的ADC、一个12位、500kSamples/s的DAC,以及四个带内部电压参考的电压比较器和温度传感器。此外,还提供了一个可以服务于大多数外围设备的DMA引擎。

    技术参数


    | 参数 | 描述 |

    | CPU频率 | 最高可达72MHz |
    | 内存 | 256KB至64KB的片上闪存,最大36KB SRAM,4KB EEPROM |
    | 接口 | 支持USB、CAN、I²C、SPI等 |
    | 电源管理 | 多种低功耗模式:睡眠模式、深度睡眠模式、掉电模式、深度掉电模式 |
    | 温度范围 | -40°C 至 +105°C |
    | 封装类型 | LQFP100、LQFP64、LQFP48 |

    产品特点和优势


    LPC15xx系列微控制器以其高性能、灵活性和广泛的外设而著称。它不仅提供了强大的计算能力和高效的内存结构,还具备出色的能效比,在工业自动化、智能家居等领域有着广泛的应用前景。其独特的特性包括内置的中断控制器、系统滴答定时器、单一周期乘法支持、内存保护单元(MPU),以及灵活的GPIO配置能力。

    应用案例和使用建议


    LPC15xx系列非常适合应用于电机控制、太阳能逆变器、运动驱动器、家用电器、数字电源、楼宇及工厂自动化等行业。例如,在电机控制系统中,LPC15xx可以通过其强大的PWM输出和SCTimer/PWM子系统实现精准的速度和位置控制。对于太阳能逆变器,LPC15xx能够通过其高速ADC采集数据并快速响应电网波动,从而提高系统的稳定性和效率。
    使用时建议根据具体需求选择合适的型号和封装形式,同时充分利用软件开发工具链进行高效编程,以发挥LPC15xx的最大潜力。

    兼容性和支持


    LPC15xx系列与其他标准的电子元器件和开发板具有良好的兼容性,方便用户集成到现有系统中。恩智浦公司为其产品提供了全面的技术支持和服务保障,包括详细的参考文档和技术论坛,帮助开发者解决开发过程中遇到的各种问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 问:如何启动外部存储器?
    - 答:可以通过配置相应的寄存器启用外部存储器接口,并正确初始化相关硬件资源。
    2. 问:为什么我的程序无法正常运行?
    - 答:请检查是否有未关闭的中断源或异常处理不当的情况发生,确保所有必要的初始化代码已经执行完毕。
    3. 问:怎样才能降低功耗?
    - 答:可以通过设置合适的电源管理模式来减少不必要的功耗,例如在非活动状态下切换到深度睡眠模式。

    总结和推荐


    总体而言,LPC15xx系列微控制器凭借其卓越的性能、丰富的外设组合以及优秀的节能表现,在众多领域展现出强大的竞争力。无论是对于初学者还是经验丰富的工程师来说,这都是一个值得信赖的选择。因此,我们强烈推荐这一系列的产品给需要高性能、低功耗微控制器的用户。

LPC1519JBD100E参数

参数
内核数 1
速度 72MHz
电压-电源(Vcc/Vdd) 2.4V~3.6V
I/O数量 76
RAM大小 36KB
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
程序存储器类型 FLASH
程序存储器大小 256KB
核心处理器 ARM® Cortex®-M3
EEPROM大小 4 x 8
最大工作供电电压 3.6V
振荡器类型 内部
最大时钟频率 72MHz
接口类型 CANbus,I2C,SPI,UART,USART
最小工作供电电压 2.4V
数据总线宽度 32bit
数据转换器 A/D 24x12b
14.1mm(Max)
14.1mm(Max)
1.45mm(Max)
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC1519JBD100E厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC1519JBD100E数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC1519JBD100E LPC1519JBD100E数据手册

LPC1519JBD100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.0224 ¥ 84.6893
10+ $ 6.9909 ¥ 58.5049
24+ $ 6.8467 ¥ 57.298
90+ $ 6.4041 ¥ 53.5942
270+ $ 5.7349 ¥ 47.9937
450+ $ 5.6422 ¥ 47.2182
990+ $ 5.5495 ¥ 46.4427
库存: 872
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 84.68
直接购买
加入购物车
