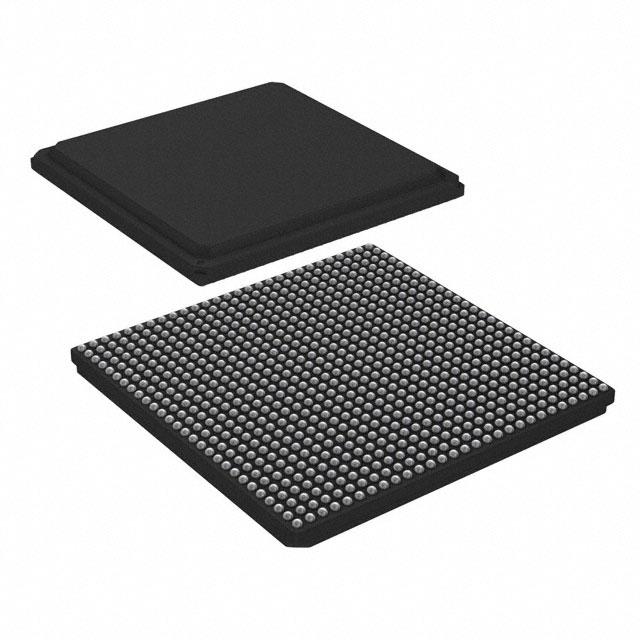

LS1043ASN8KNLB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 3.0 (3) + PHY 1GHz SATA 6Gbps (1) DDR3L,DDR4 4 1.2GHz 32KB Ethernet,I2C,SPI,UART,USB 1Gbps,10Gbps,1Gbps 64bit ARM® Cortex®-A53 FBGA-780 贴片安装
供应商型号: CY-LS1043ASN8KNLB
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) LS1043ASN8KNLB

LS1043ASN8KNLB概述


    产品简介


    QorIQ LS1043A 居家网关参考设计 (LS1043A-RGW) 是一款全面的基于OpenWRT的居家路由器平台,旨在为原始设备制造商(OEM)和原始设计制造商(ODM)提供一种可以显著缩短设计周期并降低上市时间的选择。该平台基于NXP公司的QorIQ LS1043A四核处理器,采用Cortex-A53架构,主频高达1.6GHz。它支持各种外部连接接口,如1GbE以太网端口、USB 3.0、传统的TDM RJ11接口用于POTS电话服务以及一个SD卡槽。此外,该平台还配备了一个SFP+笼式组件,支持通过光纤或铜缆进行10G、2.5G或1G的广域网络连接。板载的Arduino®扩展插头为开发低功耗连接解决方案(如NFC、ZigBee®、BLE或Thread®)提供了便利。

    技术参数


    - 处理器:QorIQ LS1043A四核处理器,基于Cortex-A53核心,主频1.6GHz。
    - 内存:2GB DDR4 DRAM,最高可达1600MT/s的32位DDR4总线;512MB NAND闪存。
    - 以太网接口:1个SFP+笼式接口用于广域网连接;4个1GbE LAN端口。
    - 外部连接:1个SD卡槽;2个USB 3.0端口;2个RJ11端口用于POTS;1个mini PCIe插槽;1个Micro-USB端口用于控制台连接。
    - 无线通信:支持mini-PCIe Wi-Fi模块,符合802.11ac标准(最多8x8)及802.11n标准(最多4x4),但模块需单独购买。
    - 操作系统支持:OpenWRT平台,支持线速网络性能。

    产品特点和优势


    - 高性能:四核Cortex-A53处理器主频达到1.6GHz,硬件包处理引擎支持高达10Gbps的性能。
    - 成本效益:集成的DDR4和NAND Flash确保了高性价比。
    - 多功能接口:丰富的外部连接接口,便于与多种设备兼容。
    - 易用性:内置Arduino®扩展插头,方便开发者进行二次开发和原型制作。
    - 强大的软件支持:NXP宽带家庭路由器应用解决方案套件(ASK),支持生产级软件工具。

    应用案例和使用建议


    该平台适用于多种应用场景,包括家庭网络管理、远程办公、智能家庭自动化等。在部署时,可以考虑结合高速Wi-Fi模块(如802.11ac 8x8)来提升整体网络性能。对于需要高性能网络传输的应用,可以优先使用SFP+接口的广域网连接。同时,通过调整Linux内核配置或升级到最新固件版本,可以进一步优化系统的稳定性和响应速度。

    兼容性和支持


    - 兼容性:与各类常见的消费级电子设备高度兼容。
    - 技术支持:NXP公司提供专业的技术支持和维护服务,包括在线文档、论坛、技术支持热线等。

    常见问题与解决方案


    1. 如何优化网络性能?
    - 解答:可以通过更新Linux内核、安装最新的固件和驱动程序,以及优化系统配置来提高网络性能。
    2. 如果遇到Wi-Fi连接不稳定怎么办?
    - 解答:检查无线信号强度和干扰源,确保无线频道设置合理,或者尝试更换高性能的mini-PCIe Wi-Fi模块。
    3. 如何扩展存储空间?
    - 解答:通过插入更大的SD卡或利用mini PCIe插槽添加额外的存储设备(如SSD)。

    总结和推荐


    QorIQ LS1043A 居家网关参考设计 (LS1043A-RGW) 在性能、成本效益和多功能性方面表现出色,非常适合用于现代家庭和小型办公室网络环境。其强大的硬件配置和丰富的接口支持,使得用户能够轻松应对各种复杂的网络需求。强烈推荐给那些寻求高效能、高稳定性的网络解决方案的专业人士。

LS1043ASN8KNLB参数

参数
内核数 4
以太网速度 1Gbps,10Gbps,1Gbps
最小工作供电电压 -
最大时钟频率 1.2GHz
最大工作供电电压 -
接口类型 Ethernet,I2C,SPI,UART,USB
速度 1GHz
SATA SATA 6Gbps (1)
协处理器/DSP -
核心处理器 ARM® Cortex®-A53
L1缓存指令存储器 32KB
USB类型 USB 3.0 (3) + PHY
I/O电压 -
程序存储器类型 DDR3L,DDR4
数据总线宽度 64bit
通用封装 FBGA-780
安装方式 贴片安装
包装方式 散装,托盘

LS1043ASN8KNLB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LS1043ASN8KNLB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS LS1043ASN8KNLB LS1043ASN8KNLB数据手册

LS1043ASN8KNLB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.212 ¥ 503.9684
25+ $ 59.6412 ¥ 495.2792
50+ $ 57.0705 ¥ 486.5901
100+ $ 56.0422 ¥ 482.2456
300+ $ 55.528 ¥ 477.901
500+ $ 55.0139 ¥ 473.5564
1000+ $ 53.4714 ¥ 451.8337
5000+ $ 53.4714 ¥ 451.8337
库存: 342
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 503.96
直接购买
加入购物车
