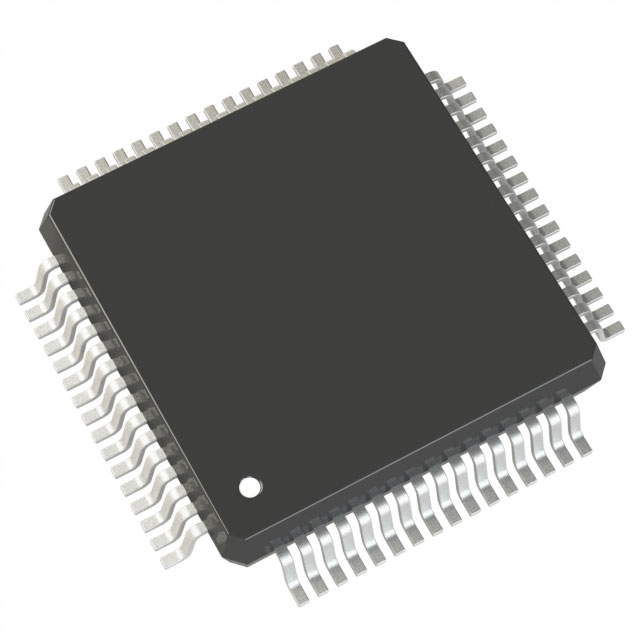

FS32K118LAT0VLHR

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 25KB FLASH 256KB DMA;看门狗;PWM 58 2.7V 5.5V 48MHz I2C,I2S,LIN,PWM,SPI,UART 32bit Arm Cortex M0+ LQFP-64 黏合安装
供应商型号: QNF-FS32K118LAT0VLHR
供应商: NXP直供
标准整包数: 1500
NXP SEMICONDUCTORS 微控制器(MCU) FS32K118LAT0VLHR

FS32K118LAT0VLHR概述


    产品简介


    S32K1xx系列电子元器件是一种高性能微控制器(MCU),设计用于各种嵌入式系统应用。此系列产品集成了多种高级功能,如Arm Cortex-M4F/M0+核心处理器、多功能通信接口以及丰富的模拟和数字接口,使其广泛应用于工业控制、汽车电子、消费电子产品等领域。

    技术参数


    - 操作特性
    - 工作电压范围:2.7 V 至 5.5 V
    - 工作温度范围:-40°C 至 105°C(HSRUN模式);-40°C 至 150°C(RUN模式)

    - 核心处理器
    - Arm Cortex-M4F/M0+ 核心,支持高达112 MHz频率(HSRUN模式)
    - 支持Thumb-2指令集
    - 集成数字信号处理器(DSP)
    - 可配置的嵌套向量中断控制器(NVIC)
    - 单精度浮点单元(FPU)
    - 时钟接口
    - 外部快速振荡器(SOSC)频率:4 MHz 至 40 MHz
    - 快速内部RC振荡器(FIRC)频率:48 MHz
    - 慢速内部RC振荡器(SIRC)频率:8 MHz
    - 低功耗振荡器(LPO)频率:128 kHz
    - 系统相位锁定环(SPLL)最高频率:112 MHz

    - 电源管理
    - 支持多种电源模式:HSRUN、RUN、STOP、VLPR 和 VLPS
    - 低功耗ARM Cortex-M4F/M0+内核,具有出色的能效
    - 功率管理控制器(PMC)
    - 存储器及存储接口
    - 程序闪存:最多可达2 MB,带有ECC校验
    - FlexNVM 数据闪存:最多可达64 KB,支持ECC校验和EEPROM仿真
    - 静态随机存取存储器(SRAM):最多可达256 KB,带有ECC校验
    - FlexRAM:最多可达4 KB,可用作SRAM或EEPROM仿真
    - 四倍速串行外设接口(QuadSPI):支持HyperBus™
    - 模拟混合信号
    - 最多两个12位模拟到数字转换器(ADC)
    - 内置一个16位低功耗定时器(LPTMR)
    - 可编程延迟块(PDB)
    - 通信接口
    - 最多三个低功耗通用异步收发传输器(LPUART/LIN)
    - 最多三个低功耗串行外设接口(LPSPI)
    - 最多两个低功耗内部集成电路(LPI2C)
    - 最多三个FlexCAN模块,支持可选的CAN-FD协议
    - FlexIO模块,可用于模拟其他通信协议
    - 10/100Mbps以太网,支持IEEE1588标准,最多两个同步音频接口(SAI)

    产品特点和优势


    S32K1xx系列MCU以其卓越的计算能力和高效的电源管理而著称。其集成的Arm Cortex-M4F/M0+核心使得处理速度达到112 MHz,并且配备了单精度浮点单元(FPU),提高了复杂运算的速度和准确性。此外,其广泛的通信接口(包括多个LPUART、LPSPI、LPI2C以及FlexCAN等)极大地增加了其在不同应用中的灵活性。其灵活的电源管理模式和内置的安全机制(如CSEc加密服务引擎)使其在需要高度安全性的场合下表现优异。

    应用案例和使用建议


    S32K1xx系列MCU广泛应用于各类工业控制系统、汽车电子系统以及消费电子产品中。例如,在智能仪表盘系统中,它可以作为主控芯片负责采集传感器数据并进行实时处理。为了优化性能,建议在使用过程中注意合理配置电源管理设置,确保在不同运行状态下都能发挥出最佳效率。

    兼容性和支持


    S32K1xx系列MCU提供了广泛的封装选项,包括32-pin QFN、48-pin LQFP、64-pin LQFP等多种型号,方便在不同应用环境中选择合适的封装形式。此外,厂商提供了丰富的软件开发工具和文档支持,包括NXP S32 Design Studio (GCC) + SDK、IAR、GHS、Arm® Lauterbach、iSystems等开发工具,简化了开发流程。

    常见问题与解决方案


    - 问题:在HSRUN模式下执行CSEc或EEPROM写入/擦除操作会导致错误标志触发。
    - 解决方案:将系统切换至RUN模式(80 MHz),在此模式下执行CSEc或EEPROM写入/擦除操作。

    - 问题:系统在HSRUN模式下出现内存访问异常。
    - 解决方案:检查并调整内存保护单元(MPU)设置,确保所有内存访问都在授权范围内进行。

    总结和推荐


    总体而言,S32K1xx系列MCU凭借其强大的计算能力、丰富的功能接口和优秀的电源管理能力,在嵌入式系统设计中表现出色。尤其适合于对处理速度和安全性有较高要求的应用场景。因此,强烈推荐给需要高性能、高可靠性的项目团队采用。
    本文档为用户提供了一份全面的技术手册,详细介绍了S32K1xx系列MCU的产品特性、技术参数、应用场景以及使用建议,希望对您的开发工作有所帮助。

FS32K118LAT0VLHR参数

参数
速度 -
振荡器类型 -
程序存储器类型 FLASH
内核数 -
接口类型 I2C,I2S,LIN,PWM,SPI,UART
RAM大小 25KB
数据转换器 -
最大时钟频率 48MHz
EEPROM大小 -
最大工作供电电压 5.5V
I/O数量 58
外设 DMA;看门狗;PWM
核心处理器 Arm Cortex M0+
最小工作供电电压 2.7V
电压-电源(Vcc/Vdd) -
数据总线宽度 32bit
程序存储器大小 256KB
通用封装 LQFP-64
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

FS32K118LAT0VLHR厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K118LAT0VLHR数据手册
