LPC54S016JET180E

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 180MHz 360KB ROM Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 145 1 CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,SPIFI,SmartCard,UART,USART,USB 32bit ARM® Cortex®-M4 TFBGA-180 贴片安装
供应商型号: QNC-LPC54S016JET180E
供应商: NXP直供
标准整包数: 189

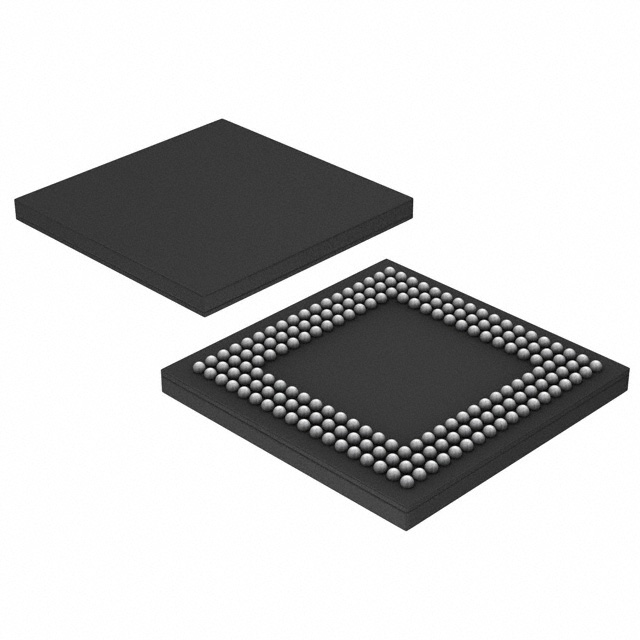

NXP SEMICONDUCTORS 微控制器(MCU) LPC54S016JET180E

LPC54S016JET180E概述


    产品简介


    LPC540xx/LPC54S0xx 是一系列基于ARM Cortex-M4内核的微控制器,专为嵌入式应用设计,具有丰富的外设集和极低的功耗。这些微控制器适用于各种领域,如工业自动化、物联网(IoT)、汽车电子、智能家居等,提供高性能和灵活的系统集成能力。

    技术参数


    - CPU: ARM Cortex-M4处理器,运行频率高达180 MHz,具有32位架构,包含一个3级流水线。
    - 内存: 360 KB SRAM,通用一次性可编程(OTP)存储器用于用户应用程序特定数据和AES密钥。
    - 外部接口: 高速和全速USB主机/设备控制器,以太网音频视频桥接(AVB),LCD控制器,智能卡接口,SD/MMC接口,CAN FD模块,外部内存控制器(EMC),双通道脉冲密度调制(PDM)麦克风接口及I2S接口。
    - 时钟: 内部自由运行振荡器(FRO),12 MHz到25 MHz晶体振荡器,看门狗振荡器,32.768 kHz低功耗RTC振荡器,系统PLL,两个额外的PLL分别用于USB时钟和音频子系统。
    - 电源管理: 支持多种低功耗模式(睡眠、深度睡眠、深度断电模式),内置超低功耗微秒定时器,支持唤醒功能。
    - 温度范围: 工作温度范围为-40°C至+105°C。
    - 封装选项: TFBGA180, TFBGA100, LQFP208, LQFP100。

    产品特点和优势


    LPC540xx/LPC54S0xx 系列具备多种优势:
    - 高性能计算: 支持单周期数字信号处理和SIMD指令,集成硬件浮点处理器。
    - 安全性高: 支持安全引导特性,包括RSASSA-PKCS1-v15签名验证,安全启动功能,AES-256加密引擎等。
    - 丰富的外设: 包含多个串行接口、数字和模拟外设,以及灵活的定时器和计数器。
    - 灵活的内存布局: 内置160 KB连续主SRAM和192 KB SRAM,其中8 KB SRAM用于USB流量。
    - 低功耗: 多种低功耗模式支持,适合电池供电设备。
    - 强大的调试功能: 包括Serial Wire Debug (SWD)、System Tick Timer等,增强调试能力。

    应用案例和使用建议


    LPC540xx/LPC54S0xx 系列微控制器非常适合以下应用:
    - 工业自动化: 作为PLC(可编程逻辑控制器)的核心控制单元。
    - 物联网(IoT): 用于智能设备的数据采集和处理。
    - 汽车电子: 实现车内信息娱乐系统和安全系统的控制。
    - 智能家居: 用于智能插座、温控系统等智能家电的控制。
    使用建议:
    - 由于其高度集成的特点,使用前建议详细阅读数据手册和参考设计文档。
    - 在使用ADC时,注意校准和噪声抑制,确保采集精度。
    - 对于安全相关的应用,合理利用安全启动和加密功能,保护系统免受攻击。

    兼容性和支持


    LPC540xx/LPC54S0xx 与多种其他电子元器件和设备兼容,包括其他品牌的USB和以太网设备。NXP公司提供详尽的技术支持和文档,包括软件库、开发工具和参考设计,以帮助开发者快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何更新固件? | 使用USB接口通过In-Application Programming (IAP) 或者 In-System Programming (ISP) 功能进行固件更新。 |
    | 如何配置低功耗模式? | 通过设置Power Management Unit (PMU) 参数来降低功耗,具体配置参见数据手册的电源管理章节。 |
    | 如何解决通信错误? | 检查串行接口的配置,确保波特率和协议设置正确。 |

    总结和推荐


    LPC540xx/LPC54S0xx 系列微控制器提供了卓越的性能和丰富的外设集,是实现复杂嵌入式系统应用的理想选择。其高度集成的安全特性使其在安全关键型应用中表现尤为出色。对于需要高性能、低功耗和丰富外设的应用,强烈推荐使用LPC540xx/LPC54S0xx系列微控制器。

LPC54S016JET180E参数

参数
接口类型 CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,SPIFI,SmartCard,UART,USART,USB
最大工作供电电压 -
程序存储器大小 -
RAM大小 360KB
最大时钟频率 -
数据总线宽度 32bit
I/O数量 145
数据转换器 -
速度 180MHz
最小工作供电电压 -
EEPROM大小 -
电压-电源(Vcc/Vdd) 1.71V~3.6V
内核数 1
振荡器类型 内部
核心处理器 ARM® Cortex®-M4
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
程序存储器类型 ROM
通用封装 TFBGA-180
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC54S016JET180E厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC54S016JET180E数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC54S016JET180E LPC54S016JET180E数据手册

LPC54S016JET180E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
189+ $ 5.7138 ¥ 48.5673
945+ $ 5.6186 ¥ 47.7578
1890+ $ 5.4757 ¥ 46.5437
库存: 18900
起订量: 189 增量: 189
交货地:
最小起订量为:189
合计: ¥ 9179.21
