LPC2138FBD64/01EL

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 3V~3.6V 60MHz 32KB FLASH 512KB Brown-out Detect/Reset,POR,PWM,WDT 内部 47 3V 3.6V 60MHz I2C,Microwire,SPI,SSI,SSP,UART,USART 16bit,32bit ARM7® QFP 贴片安装
供应商型号: QNF-LPC2138FBD64/01EL
供应商: NXP直供
标准整包数: 800

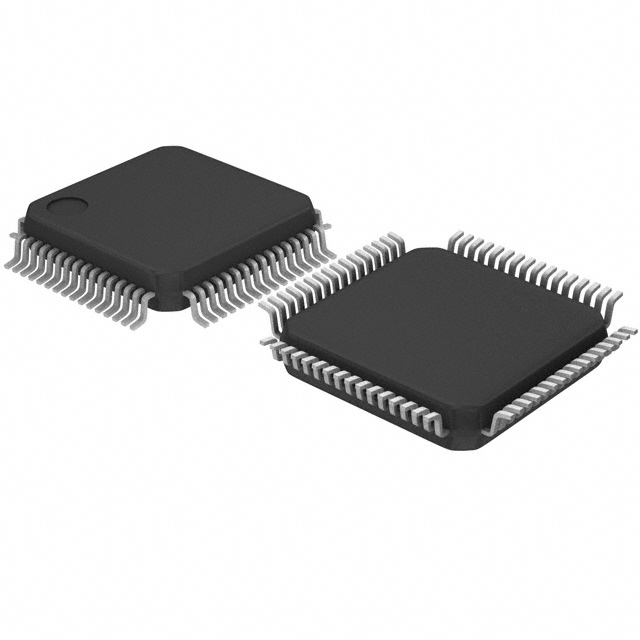

NXP SEMICONDUCTORS 微控制器(MCU) LPC2138FBD64/01EL

LPC2138FBD64/01EL概述

    LPC2131/32/34/36/38 微控制器:高性能嵌入式系统核心

    产品简介


    LPC2131/32/34/36/38系列微控制器是基于ARM7TDMI-S 16/32位CPU的单芯片解决方案,集成了嵌入式实时仿真和嵌入式跟踪支持。这些微控制器拥有不同容量的内置高速闪存(32 kB至512 kB),以及高达128 kB的片上静态RAM。这种微控制器特别适用于需要微型化和低功耗的应用,如访问控制、销售点系统、通信网关、协议转换器、软调制解调器、语音识别及低端图像处理等领域。它们在工业控制和医疗系统方面也有广泛应用。

    技术参数


    - 处理器架构:ARM7TDMI-S
    - 内存:8/16/32 kB 静态RAM;32/64/128/256/512 kB 嵌入式闪存
    - 时钟频率:最高可达60 MHz
    - GPIO接口:最多47个可配置为5 V容差的通用I/O引脚
    - 模拟输入:一个或两个10位ADC,支持高达16个模拟输入通道
    - 串行接口:两路UART、双快速I2C、SPI和SSP接口
    - 时钟源:内部振荡器(1 MHz到30 MHz)、外部晶体振荡器(1 MHz到50 MHz)
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 快速GPIO端口:相比于原始版本,本系列的端口引脚切换速度提高了3.5倍,同时可随时读取端口引脚的状态。
    - 专用结果寄存器:对于ADC而言,专用的结果寄存器能够减少中断开销。
    - 先进的UART功能:包含分数波特率发生器和硬件实现的手动流控制。
    - 增强的BOD控制:提供更进一步的功耗降低能力。

    应用案例和使用建议


    - 物联网设备:利用其丰富的串行接口和支持多通道ADC的特性,适合作为各种传感器的数据采集节点。
    - 工业控制系统:通过多个捕获/比较通道和PWM输出,可以实现复杂控制逻辑。
    - 医疗设备:具有高精度ADC和多种数字接口,适合集成到医疗器械中作为信号处理单元。

    兼容性和支持


    - 这些微控制器支持ISP/IAP(在线编程/在应用编程)功能,允许用户在现场进行代码更新。
    - 包含EmbeddedICE RT和Embedded Trace接口,方便进行实时调试和指令执行跟踪。

    常见问题与解决方案


    - Q: 无法启动ISP/IAP模式怎么办?
    - A: 确认是否正确连接了所需的引脚,并且检查复位电路是否正常工作。
    - Q: ADC测量值不稳定?
    - A: 可能是由于电源噪声导致,建议增加旁路电容以减小干扰。


    总结和推荐


    LPC2131/32/34/36/38系列微控制器凭借其强大的处理能力和广泛的接口选择,在众多嵌入式应用领域展现出卓越的表现。其独特的特性,如高速GPIO、专用结果寄存器以及强大的串行通信能力,使其成为一款极具竞争力的产品。综上所述,这款微控制器非常适合用于需要高性能和多功能集成的项目。强烈推荐给正在寻找高效解决方案的设计工程师们。

LPC2138FBD64/01EL参数

参数
接口类型 I2C,Microwire,SPI,SSI,SSP,UART,USART
内核数 -
速度 60MHz
RAM大小 32KB
最小工作供电电压 3V
程序存储器大小 512KB
I/O数量 47
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,POR,PWM,WDT
核心处理器 ARM7®
EEPROM大小 -
电压-电源(Vcc/Vdd) 3V~3.6V
数据总线宽度 16bit,32bit
最大时钟频率 60MHz
最大工作供电电压 3.6V
数据转换器 -
振荡器类型 内部
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

LPC2138FBD64/01EL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC2138FBD64/01EL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC2138FBD64/01EL LPC2138FBD64/01EL数据手册

LPC2138FBD64/01EL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 13.3536 ¥ 108.9656
4000+ $ 13.14 ¥ 107.2221
8000+ $ 12.8195 ¥ 104.607
库存: 800
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 87172.48
