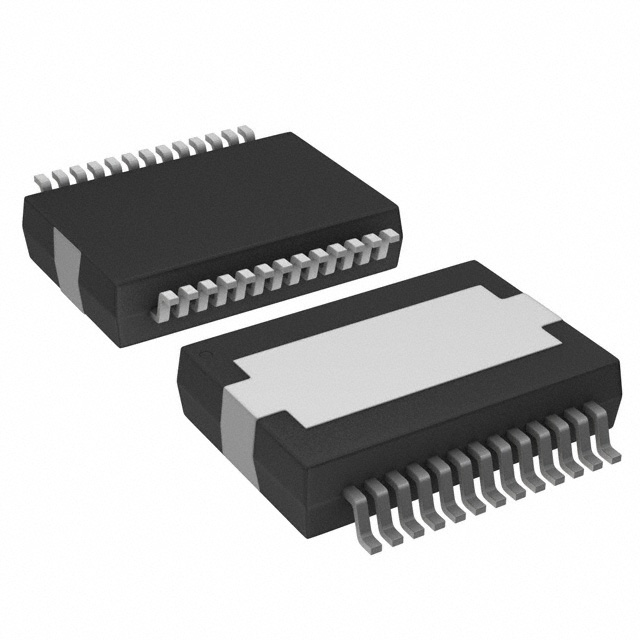

TDA8920CTH/N1,118

产品分类: 多媒体放大器
厂牌: NXP SEMICONDUCTORS
产品描述: 0.05%@ 8Ω @ 1W 1-Channel (Mono) or 2-Channel (Stereo) 220*1 @ 8Ω,125*2 @ 4Ω D 类 HSOP-24 贴片安装
供应商型号: MIK-TDA8920CTH/N1,118
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 多媒体放大器 TDA8920CTH/N1,118

TDA8920CTH/N1,118概述

    # 高效Class-D音频功率放大器:TDA8920C技术解析

    产品简介


    TDA8920C是一款高效率的Class-D音频功率放大器,专为高保真音频应用设计。其典型输出功率可达每通道110W(双声道时总功率为220W),适用于4Ω负载阻抗。产品提供两种封装形式:HSOP24和DBS23P,适合多种功放需求。TDA8920C支持宽电压范围(±12.5V至±32.5V),低静态电流消耗使其在待机状态下更具能效。
    主要功能
    - 双通道Class-D音频功率放大
    - 输出功率范围大,支持单端和桥接负载模式
    - 具备低噪声、平滑开关启动/关闭功能
    - 内置保护机制,包括过温保护、过流保护和窗口保护
    - 固定增益:单端模式下为30dB,桥接模式下为36dB
    应用领域
    TDA8920C广泛应用于消费电子产品,如DVD播放器、迷你音响系统、家庭影院系统和高功率扬声器系统。

    技术参数


    以下是TDA8920C的主要技术规格:
    | 参数 | 规格 |

    | 工作电压范围 | ±12.5V 至 ±32.5V |
    | 最大输出功率 | 每通道110W(双声道220W) |
    | PWM载波频率 | 250kHz~450kHz |
    | 静态电流 | 50mA~75mA |
    | 热折叠温度点 | 153°C |
    | 过流保护阈值 | 9.2A |
    | 增益设置 | 单端30dB;桥接36dB |

    产品特点和优势


    独特功能
    - 针脚兼容性:与TDA8950/20B的HSOP24和DBS23P封装完全兼容。
    - 灵活配置:支持单端立体声和桥接单声道配置。
    - 高效率:Class-D技术显著降低了功耗,特别适合便携式和高功率应用。
    市场竞争力
    TDA8920C以其高效能、低噪声和全面保护策略在市场上占据重要地位,尤其适合对音质要求极高的消费电子领域。

    应用案例和使用建议


    实际应用场景
    1. 家庭影院系统:在家庭影院系统中,TDA8920C能够驱动多个扬声器,确保音效流畅且无失真。
    2. 高端音响系统:作为高品质音响的核心放大模块,其强大的输出能力和稳定性能是关键。
    使用建议
    - 在Mute模式切换到Operational模式时,应确保过渡时间不少于350ms以避免“爆音”问题。
    - 根据实际需要选择合适的外部电阻(ROSC)来调节PWM载波频率,推荐设置为345kHz。

    兼容性和支持


    TDA8920C可与多种类D音频系统无缝对接,并支持通过振荡器引脚(OSC)调整频率或跟踪操作。此外,NXP提供了详尽的技术文档和支持服务,帮助客户快速部署和调试设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时出现“爆音” | 增加连接到MODE引脚的RC时间常数至至少350ms。 |
    | 输出信号失真严重 | 检查输入信号路径是否存在干扰或不匹配。 |
    | 设备过热 | 减少功耗或增加散热措施。 |

    总结和推荐


    TDA8920C凭借其高效率、低功耗及丰富的保护功能,成为Class-D音频功率放大器领域的佼佼者。无论是家庭影院还是便携式设备,该产品均能提供卓越的性能表现。强烈推荐给寻求高性能音频解决方案的工程师和技术人员。
    通过以上技术剖析,可以清楚地看到TDA8920C在现代音频系统中的价值。如果您正在寻找一款可靠的音频放大器芯片,TDA8920C无疑是一个理想的选择。

TDA8920CTH/N1,118参数

参数
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 0.05%@ 8Ω @ 1W
输出类型 1-Channel (Mono) or 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 220*1 @ 8Ω,125*2 @ 4Ω
16mm(Max)
11.1mm(Max)
3.5mm(Max)
通用封装 HSOP-24
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
