BGR269,112

产品分类: 多媒体放大器
厂牌: NXP SEMICONDUCTORS
产品描述: 射频放大器 RF Amp Module Single Gain Amp 200MHz 7Pin
供应商型号: CY-BGR269,112
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 多媒体放大器 BGR269,112

BGR269,112概述

    BGR269 High Performance Amplifier: A Comprehensive Guide

    1. 产品简介

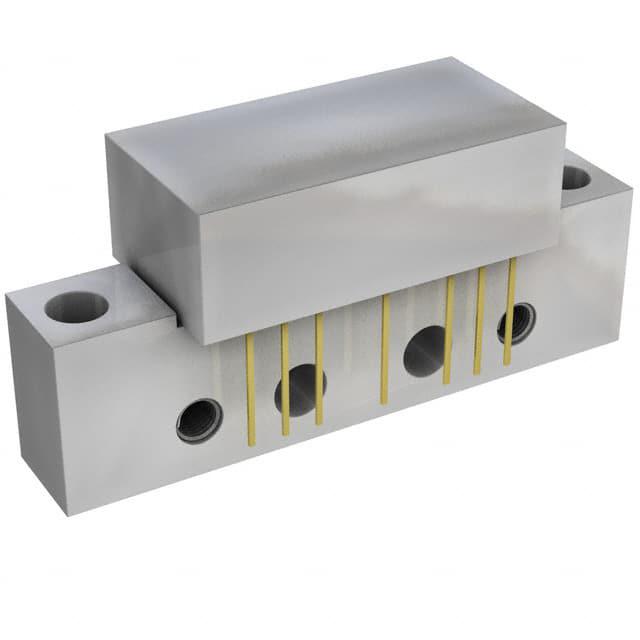

    BGR269 是一款高性能放大器,封装为 SOT115J 封装,适用于 24 V(直流)电压供电的场合。它特别设计用于双向电缆电视系统(CATV)中的逆向放大应用,工作频率范围为 5 MHz 至 200 MHz。

    2. 技术参数


    - 电源电压: 正常操作时为 24 V,但可承受高达 35 V 的瞬态电压。
    - 总电流: 在 24 V 电压下典型值为 160 mA,最小值为 145 mA,最大值为 175 mA。
    - 增益: 35 dB(频率为 5 MHz 时为 34.5 dB 至 35.5 dB;200 MHz 时为 35 dB 至 36 dB)。
    - 功率增益: 直线斜率为 -0.2 dB 至 0.6 dB(频率范围 5 MHz 至 200 MHz)。
    - 反向隔离度: -42 dB(频率范围 5 MHz 至 200 MHz)。
    - 输入回波损耗: 20 dB(频率范围 5 MHz 至 200 MHz)。
    - 输出回波损耗: 20 dB(频率范围 5 MHz 至 200 MHz)。
    - 噪声系数: 5.3 dB(70 MHz)至 5.5 dB(200 MHz)。
    - 交调失真: CSO 为 -74 dB(38 MHz),CTB 为 -74 dB(67.25 MHz),XMOD 为 -66 dB(37 MHz)。

    3. 产品特点和优势


    - 出色的线性度: 确保信号传输过程中不会产生明显的非线性失真。
    - 氮化硅钝化层: 提高了器件的可靠性和耐用性。
    - 坚固的构造: 提升了器件在极端条件下的性能稳定性。
    - 金镀层: 通过提高接触点的可靠性来确保长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例: 适用于双向 CATV 系统,在 5 MHz 至 200 MHz 的频率范围内提供逆向放大功能。
    - 使用建议:
    - 在安装过程中应采取静电防护措施以避免损坏。
    - 建议在设计电路板布局时预留足够的散热空间,以防止过热。

    5. 兼容性和支持


    - 兼容性: 该放大器可以轻松与其他标准 CATV 设备兼容。
    - 支持信息: 用户可联系 NXP Semiconductors 官方技术支持获取更多帮助和指导。

    6. 常见问题与解决方案


    - Q1: 放大器在高电流下是否会过热?
    - A1: 由于具备优秀的散热设计,该放大器可以在标称电流下稳定运行,但在长时间满载工作时建议外加散热装置。
    - Q2: 放大器能否承受高压瞬态?
    - A2: 可以承受高达 35 V 的瞬态电压,但建议采用额外保护电路以防止单次高压击穿导致永久性损坏。
    - Q3: 如何优化噪声系数?
    - A3: 确保良好的接地和减少 PCB 杂散电容是降低噪声的有效手段。

    7. 总结和推荐


    BGR269 高性能放大器凭借其出色的线性度、高增益和稳固的结构,在 CATV 系统中表现出色。无论是对于新项目的设计还是现有系统的升级,BGR269 都是一款值得信赖的选择。然而,用户在使用过程中需要注意静电防护和适当的散热措施,以充分发挥其性能并延长使用寿命。

BGR269,112参数

参数
输出类型 -
放大器类型 -
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 -
通用封装 SOT-115J
安装方式 底座安装,贴片安装
零件状态 停产
包装方式 散装,管装
