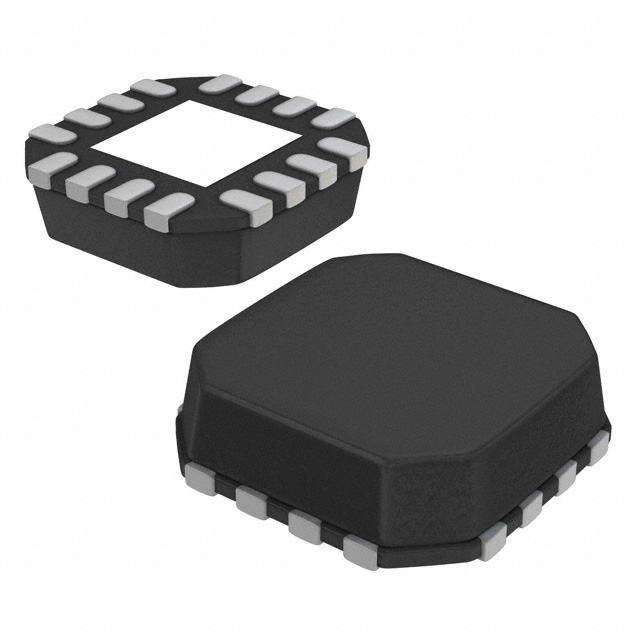

PCA9534BS3,118

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: 10mA 25mA I2C,SMBus 8 2.3V 5.5V 400KHz 是 QFN 贴片安装
供应商型号: 20M-PCA9534BS3,118
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS I/O扩展器 PCA9534BS3,118

PCA9534BS3,118概述


    产品简介


    PCA9534是一款16引脚的CMOS设备,专为I2C总线/SMBus应用提供8位通用并行输入/输出(GPIO)扩展而设计。作为NXP半导体I2C总线I/O扩展器家族的一员,它通过提高驱动能力、支持5V输入/输出容限、降低供电电流、个别I/O配置及更快的时钟频率等特点来增强现有产品的性能。PCA9534主要应用于ACPI电源开关、传感器、按钮、LED、风扇等领域。

    技术参数


    - 工作电压范围: 2.3V至5.5V
    - I/O容限: 5V
    - 中断输出: 活动低
    - 噪声滤波: 在SCL/SDA输入端口具有噪声滤波功能
    - 电源上电复位: 防止开机时出现瞬间脉冲
    - 工作温度范围: -40°C至+85°C
    - 驱动能力: 支持高达400kHz的时钟频率
    - 引脚数: 16个
    - 封装选项: SO16、TSSOP16、HVQFN16(两种尺寸:4x4x0.85mm 和 3x3x0.85mm)

    产品特点和优势


    PCA9534的主要优势包括:
    - 高性能: 高速时钟频率,降低供电电流。
    - 可靠性高: 符合多项ESD保护标准,确保在各种条件下稳定运行。
    - 灵活性: 支持5V I/O容限,适用范围广。
    - 易于配置: 通过简单配置即可实现不同功能,如中断输出和输入/输出控制。
    - 小体积: 采用小型化封装,节省空间。

    应用案例和使用建议


    PCA9534适用于需要扩展I/O的应用,例如温度传感器、计数器和报警系统等。图12展示了其典型应用电路,其中IO0、IO1、IO2被配置为输出,IO3、IO4、IO5被配置为输入,其余IO端口未使用。
    在电池供电的设计中,为了减少功耗,当LED关闭时,IOn引脚应保持在或高于VDD的水平(见图13)。另外,也可以通过降低设备供电电压来防止额外的功耗(见图14)。这些方法有助于降低整体功耗,特别是在电池供电设备中显得尤为重要。

    兼容性和支持


    PCA9534与PCF8574系列在引脚和I2C总线地址上兼容,但因功能增强,需对软件进行调整。关于具体的调整信息,可以参考应用笔记AN469。NXP提供了相关的技术支持和文档,确保用户能够顺利地集成到其项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时产生瞬间脉冲 | 使用内部电源上电复位功能,确保系统初始化时无瞬变干扰。|
    | 中断频繁触发 | 确认所有输入端口配置正确,并且在读取Input Port寄存器之前,避免修改输入状态。|

    总结和推荐


    总体而言,PCA9534凭借其高性能、高可靠性和易于配置的特点,成为一款优秀的I2C总线GPIO扩展器。对于那些需要扩展I/O端口的应用,特别是要求低功耗和高可靠性的场合,推荐使用PCA9534。此外,NXP提供的完善的技术支持和文档也大大降低了集成难度,使得开发更加高效。

PCA9534BS3,118参数

参数
最大工作供电电压 5.5V
灌电流 25mA
中断输出
典型供电电流 -
支持协议 I2C,SMBus
I/O数量 8
最大时钟频率 400KHz
拉电流 10mA
最小工作供电电压 2.3V
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCA9534BS3,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9534BS3,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS I/O扩展器 NXP SEMICONDUCTORS PCA9534BS3,118 PCA9534BS3,118数据手册

PCA9534BS3,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4365 ¥ 11.515
10+ $ 1.2708 ¥ 10.1864
30+ $ 1.1326 ¥ 9.0791
50+ $ 1.0498 ¥ 8.4148
100+ $ 0.9669 ¥ 7.7505
库存: 3360
起订量: 1 增量: 6000
