PTN3360ABS,518

产品分类: 视频接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: High Reliability Level Translator IC
供应商型号: CY-PTN3360ABS,518
供应商: Avnet
标准整包数: 1

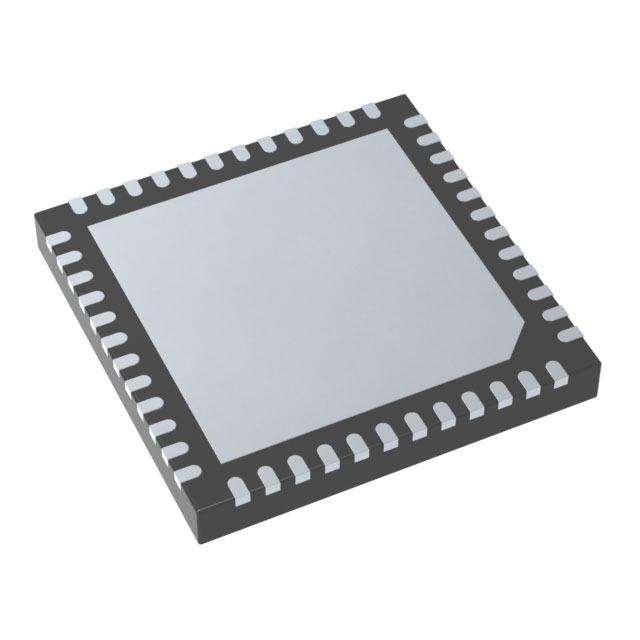

NXP SEMICONDUCTORS 视频接口芯片 PTN3360ABS,518

PTN3360ABS,518概述

    PTN3360A 高速 HDMI/DVI 电平转换器技术手册

    产品简介


    PTN3360A 是一款高性能的 HDMI 和 DVI 电平转换器,能够将四个低摆幅交流耦合差分输入信号转换为符合 DVI v1.0 和 HDMI v1.3a 标准的开漏电流源差分输出信号,每个通道的传输速率最高可达 2.5 Gbps(相当于 250 MHz 字符时钟)。该设备主要应用于需要多种显示标准的多模式显示源设备,如 DisplayPort、HDMI 和 DVI,从而实现高灵活性和低引脚数的需求。PTN3360A 可以支持多标准显示源,通过简单配置即可实现对多个显示标准的支持。

    技术参数


    - 传输速度: 最高达 2.5 Gbps 每个通道(250 MHz 字符时钟)
    - 电源电压: 3.3 V ± 10%
    - 输入/输出阻抗: 内置 50 Ω 终端电阻
    - ESD 耐压能力: 8 kV HBM,500 V CDM
    - 功率消耗: 典型值为 120 mW
    - 工作温度范围: -40°C 到 +85°C
    - 封装形式: HVQFN48,7 × 7 × 0.85 mm

    产品特点和优势


    1. 高速 TMDS 电平转换: 支持高达 2.5 Gbps 的传输速率,适用于高分辨率视频信号。
    2. DC 耦合 TMDS 差分输出: 符合 HDMI v1.3a 和 DVI v1.0 电气规范,确保信号稳定传输。
    3. 集成自偏置差分输入: 便于实现 AC 耦合,提高信号质量。
    4. 热插拔安全设计: 在设备未供电的情况下也能保证信号安全传输。
    5. 低功耗模式: 通过控制 OEN 引脚进入低功耗状态,有效降低能耗。
    6. 热插拔检测功能: 通过 HPD 信号实现对显示器连接状态的实时检测。

    应用案例和使用建议


    - 典型应用系统图: 如图 1 所示,PTN3360A 可以用于多模式显示源设备,例如 DisplayPort、HDMI 和 DVI 接口的转换。
    - 使用建议:
    - 电源管理: 确保 VDD 和 GND 连接正确,使用适当的滤波电容。
    - 引脚配置: 按照手册建议配置 OEN、DDCEN 等控制信号,确保正确启用和禁用功能。
    - 信号隔离: 使用外部上拉电阻来实现 DDC 信号的正确传输。

    兼容性和支持


    - 兼容性: PTN3360A 与多模式显示源设备兼容,支持多种显示标准,包括 DisplayPort、HDMI 和 DVI。
    - 支持: NXP 提供详尽的技术支持文档和在线资源,帮助用户解决技术问题。此外,该产品提供标准的保修服务。

    常见问题与解决方案


    1. 问题: 设备在启用后没有输出信号。
    - 解决方法: 检查 OEN 引脚是否正确配置为 LOW 以启用通道。
    2. 问题: 无法正确检测到热插拔事件。
    - 解决方法: 确认 HPDSINK 和 HPDSOURCEN 之间的连接正确无误。
    3. 问题: 信号传输不稳定。
    - 解决方法: 检查电源电压和信号线上的电容是否满足要求。

    总结和推荐


    PTN3360A 是一款集高性能和高可靠性于一体的 HDMI 和 DVI 电平转换器。其在多模式显示源设备中的应用广泛,特别是在需要支持多种显示标准的应用场合。虽然价格略高于其他同类产品,但其出色的性能和丰富的功能使其在市场上具有很高的竞争力。因此,我强烈推荐使用 PTN3360A 来实现高可靠性的显示信号转换。

PTN3360ABS,518参数

参数
分辨率 -
7.1mm(Max)
7.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

PTN3360ABS,518厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PTN3360ABS,518数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 视频接口芯片 NXP SEMICONDUCTORS PTN3360ABS,518 PTN3360ABS,518数据手册

PTN3360ABS,518封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.942 ¥ 8.1063
300+ $ 0.9334 ¥ 8.0332
500+ $ 0.9248 ¥ 7.9602
1000+ $ 0.8988 ¥ 7.5951
5000+ $ 0.8988 ¥ 7.5951
库存: 204039
起订量: 124 增量: 1
交货地:
最小起订量为:100
合计: ¥ 810.63
