PTN3460BS/F2,518

产品分类: LVDS芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 1.7V 3.6V QFN 贴片安装,黏合安装 7mm*7mm*830μm
供应商型号: 568-9454-2-ND
供应商: Digi-Key
标准整包数: 2000

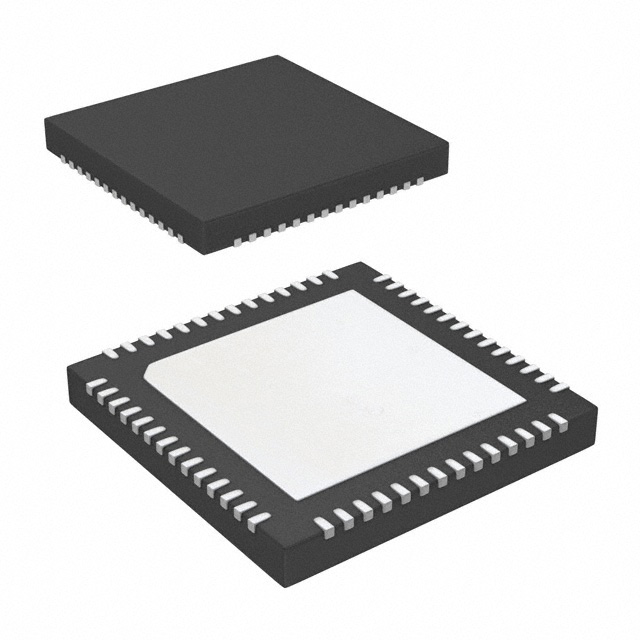

NXP SEMICONDUCTORS LVDS芯片 PTN3460BS/F2,518

PTN3460BS/F2,518概述

    PTN3460I eDP to LVDS Bridge: A Comprehensive Guide

    1. 产品简介


    PTN3460I 是一款嵌入式 DisplayPort 至 LVDS 桥接芯片,可实现嵌入式 DisplayPort(eDP)源与 LVDS 显示屏面板之间的连接。该芯片处理传入的 DisplayPort (DP) 流,并执行 DP 至 LVDS 协议转换,以 LVDS 格式传输经过处理的数据流。PTN3460I 具有两个高速端口:一个接收端面向 DP 源(例如 CPU/GPU/芯片组),另一个发送端面向 LVDS 接收器(例如 LVDS 显示屏面板控制器)。PTN3460I 支持 1.62 Gbit/s 和 2.7 Gbit/s 的链路速率,并且能够进行单通道或双通道 DP 运行。该芯片通过 DP 辅助 (AUX) 通道事务与 DP 源交互,用于 DP 链路训练和设置。

    2. 技术参数


    - 支持链路速率:1.62 Gbit/s 或 2.7 Gbit/s
    - 支持操作模式:单通道或双通道 DP 运行
    - LVDS 支持:单总线或双总线 LVDS 信号,颜色深度为 18 位/像素或 24 位/像素,像素时钟频率高达 112 MHz
    - DP 辅助接口:支持 I2C-over-AUX 命令和 EDID-DDC 通信
    - 温度范围:-40°C 至 +85°C
    - 电源要求:3.3 V 或 3.3 V/1.8 V 双电源
    - 封装形式:HVQFN56 7 mm × 7 mm,0.4 mm 焊盘间距

    3. 产品特点和优势


    - 灵活性配置:多级配置引脚、DP AUX 接口和 I2C 总线接口
    - 电源管理:低功耗状态和深度节能状态
    - 集成 EDID 仿真:最多可模拟七个不同的 EDID 数据结构,支持没有 EDID ROM 的面板
    - 兼容性:符合 DP v1.2a 和 v1.1a 标准,支持 1 Mbit/s AUX 通道,支持嵌入式 DisplayPort 认证选项

    4. 应用案例和使用建议


    - 工业设计:适用于工业计算机设计,如打印机显示屏、汽车仪表板显示等
    - 便携式设备:笔记本平台、Netbook/Nettop 设备
    - 实际使用场景:将 PTN3460I 用于笔记本电脑和平板电脑显示器的连接,确保高清显示质量
    使用建议:
    - 确保 DP 接口正确接地和耦合
    - 为避免干扰,对时钟频率进行预补偿
    - 使用外部终止电阻来保护 DDC 接口

    5. 兼容性和支持


    - 兼容性:PTN3460I 与现有的工业标准显示器和嵌入式系统高度兼容
    - 支持服务:提供详细的用户指南和技术文档,支持现场安装和调试

    6. 常见问题与解决方案


    - 问题1:设备无法启动
    - 解决方案:检查供电电压和电源连接,确保所有电源引脚正确连接到 3.3 V 或 3.3 V/1.8 V 双电源
    - 问题2:显示图像异常
    - 解决方案:调整像素时钟频率和 LVDS 信号摆动,进行预补偿

    7. 总结和推荐


    PTN3460I 是一款高性能的 eDP 至 LVDS 桥接芯片,具有广泛的工业和嵌入式应用前景。其高灵活性配置、电源管理和 EDID 仿真功能使其成为连接 DisplayPort 源和 LVDS 显示屏的理想选择。我们强烈推荐这款产品用于需要高清显示和稳定性能的应用场合。

PTN3460BS/F2,518参数

参数
最大工作频率 -
驱动器数 -
输出信号类型 -
差分输入低阈值电压 -
接收器数量 -
最小工作供电电压 1.7V
最小工作频率 -
典型供电电流 -
数据速率 -
输入信号类型 -
差分输入高阈值电压 -
最大传输延迟时间 -
最大工作供电电压 3.6V
长*宽*高 7mm*7mm*830μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTN3460BS/F2,518厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PTN3460BS/F2,518数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS LVDS芯片 NXP SEMICONDUCTORS PTN3460BS/F2,518 PTN3460BS/F2,518数据手册

PTN3460BS/F2,518封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 2.5497 ¥ 21.1309
4000+ $ 2.5007 ¥ 20.7248
库存: 4000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 42261.8
直接购买
加入购物车
