首页  >  产品百科  >  PTN36221AHXZ

PTN36221AHXZ

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Super Speed Single Channel Redriver USB 3.0 1.8V T/R 12-Pin X2QFN
供应商型号: CY-PTN36221AHXZ
供应商: Avnet
标准整包数: 1

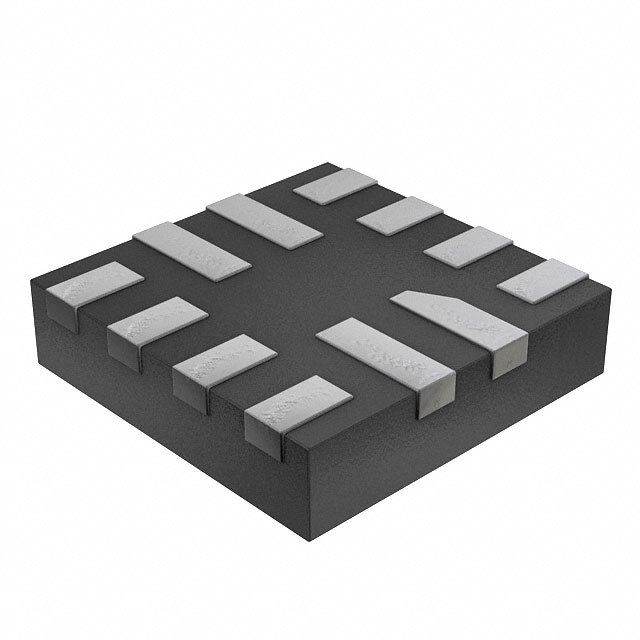

NXP SEMICONDUCTORS 其他接口芯片 PTN36221AHXZ

PTN36221AHXZ概述

    # PTN36221A单通道SuperSpeed USB 3.0重驱动器技术手册

    产品简介


    基本介绍
    PTN36221A 是一款小尺寸、低功耗且高性能的SuperSpeed USB 3.0重驱动器芯片,旨在通过对接收信号进行均衡增强,再通过发送信号的去加重优化系统链路性能。它能够显著提高信号质量并适用于各种带有不同PCB迹线或电缆通道条件的系统。该器件支持5 Gbit/s的数据传输速率,可满足SuperSpeed USB 3.0标准要求。
    主要功能
    - 高性能信号恢复:提供接收均衡和发送去加重功能,确保信号完整性。
    - 多种配置选项:支持接收均衡、发送去加重和输出摆幅调节等功能。
    - 低功耗设计:在U2/U3状态下的功耗仅为5 mW,符合节能需求。
    - 热插拔支持:自动接收检测,便于在无需主机软件干预的情况下实现热插拔操作。
    应用领域
    PTN36221A广泛应用于消费电子设备,如智能手机和平板电脑、主动式USB电缆、笔记本电脑及桌面台式机等。此外,它也适合用于服务器和存储平台以及USB 3.0外围设备(如打印机、存储设备和USB 3.0集线器)。

    技术参数


    | 参数 | 规格范围 |

    | 工作电压 | 1.8 V ± 5% |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最大输入电压 | VDD + 0.5 V |
    | 最大启动时间 | 6 ms |
    | 最大传播延迟差 | 0.5 ns |
    | 输出摆幅(默认值) | 1000 mV |
    | 输入阻抗(直流共模) | 18-30 Ω |
    | 输出阻抗(直流共模) | 72-120 Ω |
    | 最大工作电流(活动状态) | 57 mA |

    产品特点和优势


    独特功能与优势
    - 高灵活性配置:通过EQ、DE和OS三个控制引脚,可针对不同的信号条件调整参数。
    - 卓越的电源管理:具有先进的低功耗模式,在U2/U3状态下功耗仅为5 mW,而在无连接状态下仅需1 μW。
    - 集成自动接收检测:支持热插拔操作,减少对外部控制逻辑的需求。
    - 优越的信号处理能力:能够对信号进行均衡与去加重,以适应多种复杂的链路条件。
    市场竞争力
    PTN36221A凭借其灵活的配置能力和出色的性能表现,在消费电子产品和工业设备中拥有较高的市场接受度。它不仅能够优化USB 3.0系统的整体性能,还能有效降低功耗,提升用户体验。
    应用案例与使用建议
    典型应用
    1. 智能手机和平板电脑:通过内置重驱动器改善USB接口的信号质量。
    2. 主动式USB电缆:增强长距离传输时的信号完整性。
    3. 桌面及一体机设备:为外部存储设备提供稳定的数据传输路径。
    使用建议
    - 在设计中应确保信号路径上的所有组件均符合SuperSpeed USB 3.0标准。
    - 将输出信号摆幅设置为默认值1000 mV,以平衡功耗与性能。
    - 使用适当的滤波电容来抑制高频噪声,并确保引脚间的AC耦合良好。

    兼容性和支持


    兼容性
    PTN36221A完全兼容SuperSpeed USB 3.0标准,并支持低频周期性信号(LFPS),能够与现有的USB 3.0生态系统无缝集成。
    支持服务
    制造商提供了详尽的技术文档和支持资源,包括详细的设计指南、开发套件和售后服务团队。对于客户提出的任何问题,都可以通过技术支持渠道快速获得解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动后设备未正常工作 | 检查供电电压是否在1.71 V至1.89 V之间。 |
    | 接收信号不稳定 | 调整接收均衡参数(EQ引脚)。 |
    | 功耗过高 | 确认是否进入了U2/U3状态。 |

    总结和推荐


    产品评价
    PTN36221A是一款高度集成且易于使用的SuperSpeed USB 3.0重驱动器,具有强大的信号恢复能力和优秀的低功耗特性。其广泛的应用场景使其成为消费类电子和工业设备的理想选择。
    推荐结论
    我们强烈推荐PTN36221A用于需要高性能USB接口的产品开发项目中。无论是为了提升信号质量还是降低功耗,这款芯片都能提供可靠的支持。同时,厂家完善的售后支持体系也为最终用户的成功部署提供了保障。

PTN36221AHXZ参数

参数
通用封装 X2QFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTN36221AHXZ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PTN36221AHXZ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS PTN36221AHXZ PTN36221AHXZ数据手册

PTN36221AHXZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.636 ¥ 5.473
300+ $ 0.6302 ¥ 5.4237
500+ $ 0.6244 ¥ 5.3744
1000+ $ 0.6069 ¥ 5.1279
5000+ $ 0.6069 ¥ 5.1279
库存: 3542
起订量: 183 增量: 1
交货地:
最小起订量为:100
合计: ¥ 547.3
