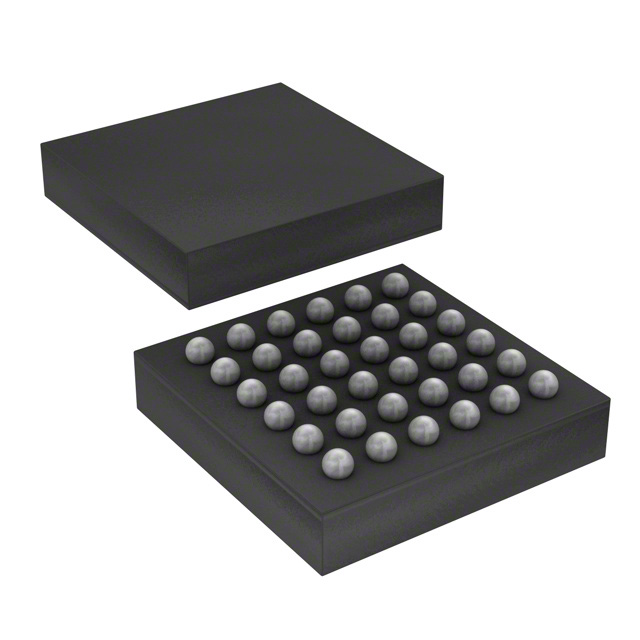

PCAL6524EVJ

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: I2C 24 1.65V 5.5V 1MHz 是 VFBGA-36 贴片安装
供应商型号: 20M-PCAL6524EVJ
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS I/O扩展器 PCAL6524EVJ

PCAL6524EVJ概述


    产品简介


    PCAL6524:24位通用I/O扩展器
    PCAL6524是一款由NXP公司生产的24位通用I/O扩展器,适用于多种微控制器家族。它通过快速模式加(Fm+)I²C总线接口提供远程I/O扩展功能。这款超低电压接口允许直接连接至最低0.8V操作的微控制器。在电池供电的移动应用中,PCAL6524特别适合于传感器、按钮、键盘等的接口。此外,它还简化了运行在不同电压级别的处理器之间的通信。

    技术参数


    - 接口类型:Fm+ I²C/SMBus
    - 操作电源电压范围:0.8V至3.6V(I²C总线侧),1.8V至5.5V(端口P侧)
    - 最大数据传输速率:1 MHz
    - 低待机电流消耗:2.0 μA(典型值,在3.3V时)
    - I²C-tolerant输入:最高5.5V,I²C针脚最高耐压3.6V
    - 内部上电复位:确保所有寄存器初始化到默认状态
    - 噪声过滤:SCL和SDA输入处具有施密特触发器动作,以提高噪声免疫
    - 输出能力:最大可直接驱动LED的电流为25mA
    - 封装选项:HUQFN32, VFBGA36

    产品特点和优势


    - 双向电压转换:支持0.8V到3.6V的SCL/SDA和1.8V到5.5V的端口P之间的GPIO扩展。
    - 灵活的配置:可编程输出驱动强度、可选的推挽或开漏输出阶段,以及位选择性输入锁定。
    - 强大的软件功能:包含I²C软件复位和设备ID功能,支持断电复位。
    - 高可靠性:高抗噪性,符合JESD标准的静电保护。
    - 集成的中断处理:可通过I²C发送中断信号,以便及时通知微控制器外部事件的发生。

    应用案例和使用建议


    应用场景:PCAL6524广泛应用于需要扩展I/O端口的各种场合,如便携式设备、工业控制、智能家电等。由于其超低的电压兼容性和丰富的功能,它非常适合用于那些需要灵活配置和高效能耗管理的应用场景。
    使用建议:为了充分发挥PCAL6524的效能,建议合理规划其电源管理和接地网络。同时,充分利用其内置的双向电压转换和多种I/O配置选项,可以大大减少系统设计的复杂度。在实现时,应当考虑如何利用其内部的滤波器来提升信号质量。

    兼容性和支持


    PCAL6524具有高度兼容性,可与支持I²C和SMBus协议的微控制器轻松对接。厂商提供了详尽的技术文档和支持,包括固件更新、故障排查指南等,以确保最佳的应用体验。

    常见问题与解决方案


    - 问题:设备无法正常启动。
    解决方案:检查I²C总线和端口P的电源连接是否正确,确认接地是否良好。

    - 问题:读写操作失败。
    解决方案:检查I²C地址设置和复位引脚的状态,确保没有硬件冲突。

    总结和推荐


    综上所述,PCAL6524以其出色的性能、易用性和广泛的应用场景,成为众多需要I/O扩展和电压转换功能的应用的理想选择。其灵活的配置能力和稳定的性能表现使其在市场上具备显著的竞争优势。因此,强烈推荐PCAL6524作为各种嵌入式应用的首选I/O扩展器。

PCAL6524EVJ参数

参数
最大工作供电电压 5.5V
灌电流 -
拉电流 -
最小工作供电电压 1.65V
I/O数量 24
中断输出
典型供电电流 -
最大时钟频率 1MHz
支持协议 I2C
通用封装 VFBGA-36
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCAL6524EVJ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCAL6524EVJ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS I/O扩展器 NXP SEMICONDUCTORS PCAL6524EVJ PCAL6524EVJ数据手册

PCAL6524EVJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.7775
10+ ¥ 11.5731
30+ ¥ 9.9198
50+ ¥ 9.3687
100+ ¥ 8.8176
500+ ¥ 8.2665
1000+ ¥ 7.7154
库存: 4944
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 13.77
